8
4 Connecter les fils à l'UWP.
Reportez-vous aux notes que vous
avez prises sur le tableau lors du
retrait. Appuyez sur les languettes
pour insérer les fils dans les
trous intérieurs de leurs bornes
correspondantes sur lUWP (un fil
par borne) jusqu’à ce qu’ils soient
fermement en place.
Tirez doucement sur les fils pour
vérifier qu'ils sont bien fixés.
Conseil: Si vous devez à nouveau
libérer les fils, appuyez sur les
languettes des bornes sur les côtés de
l'UWP.

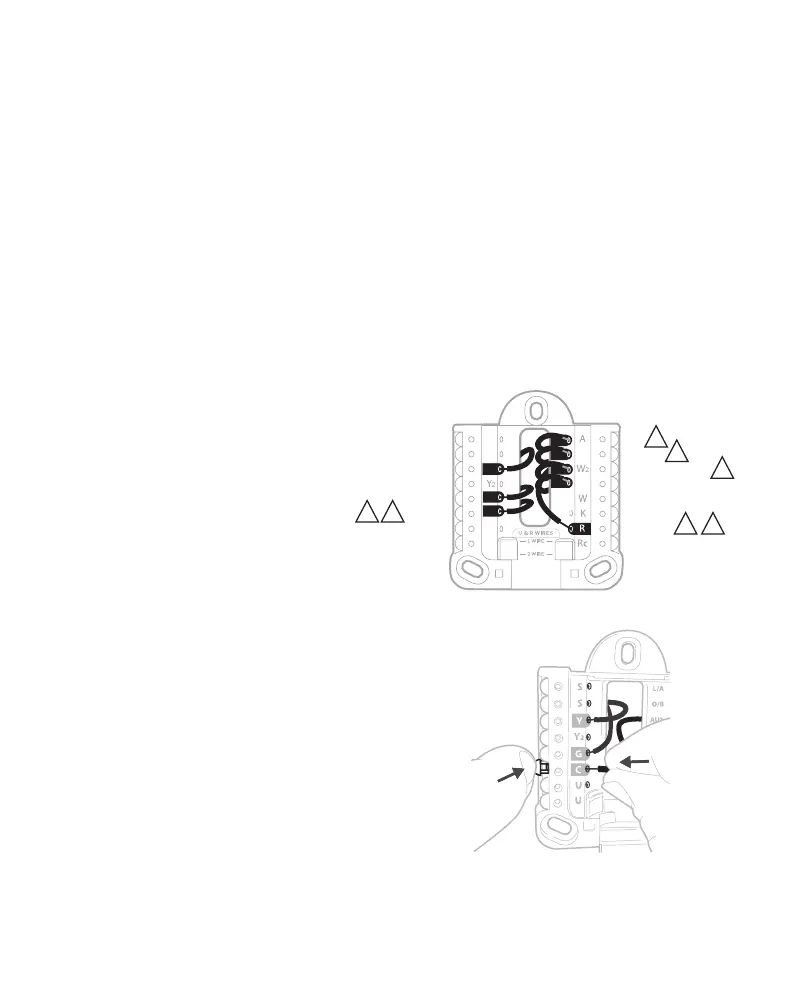

Ce câblage n'est qu'un exemple ;
le vôtre peut varier.
Thermopompe
Câblage alternatif (pour les thermopompes seulement)
REMARQUES SUR LE CÂBLAGE:
1. Garder la languette coulissante R en position haute (1 fil).
2. Si votre ancien thermostat avait des fils V et VR , arrêtez maintenant et
contactez un entrepreneur qualifié pour obtenir de l'aide.
3. Si votre ancien thermostat avait des fils O et B séparés, attachez le fil B
à la borne C. . Si un autre fil est relié à la borne C , arrêtez maintenant et
contactez un entrepreneur qualifié pour obtenir de l'aide.
4. Si votre ancien thermostat avait des fils Y1, W1 et W2 , arrêtez maintenant et
contactez un entrepreneur qualifié pour obtenir de l'aide.
5. C n'alimente pas l'affichage ou les opérations du thermostat ; des piles sont
toujours nécessaires.
6. Ce modèle ne prend pas en charge l'alerte de panne de thermopompe
(borne L/A). Si cela est souhai, veuillez contacter un entrepreneur pour
obtenir un modèle de remplacement.
AUX
G
C
Y
L/A
O/B
E
3 5
3
4
or X or B
or F
or Y1 or M
or H or B
or V or VR
or W or W1 or W2
or X or X2
or F
21
M39555
6
IMPORTANT : Ne pas utiliser
W pour les applications de
thermopompes. Le chauffage
d'appoint doit être raccordé à
AUX ou E.
