7
Câblage alternatif (pour les systèmes conventionnels)
Si les étiquettes ne correspondent pas aux bornes, connectez les fils comme
indiqué ci-dessous (voir les notes ci-dessous).
REMARQUES SUR LE CÂBLAGE:
1. Si vous devez connecter les fils R et Rc , placez l’onglet du curseur R en
position basse (2 fils).
2. Si votre ancien thermostat avait des fils R et RH , placez la languette
coulissante R en position basse (2 fils). Connectez ensuite le fil R à la borne
Rc et le fil RH à la borne R.
3. Si votre ancien thermostat n’avait qu’un seul fil C ou C1, connectez-le à la
borne C. Si votre ancien thermostat avait 2 fils C ou C1, enveloppez chacun
séparément avec du ruban isolant et ne les connectez pas.
4. C n’alimente pas l’affichage ou les opérations du thermostat ; des piles
sont toujours nécessaires.

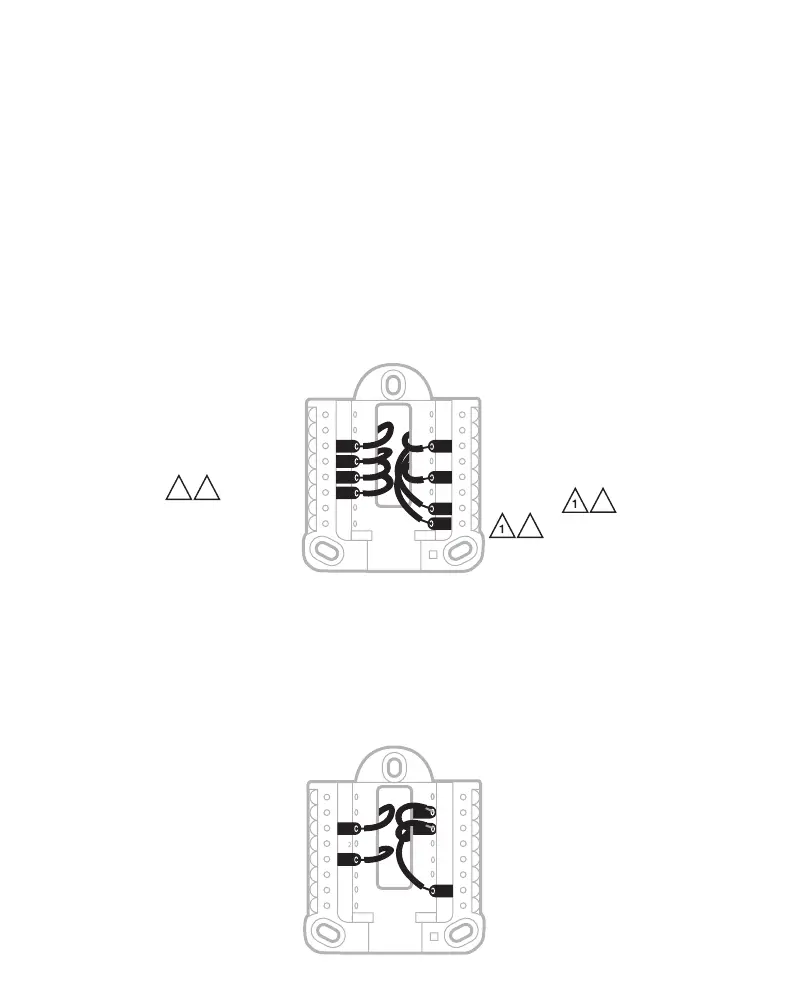

Câblage
Systèmes conventionnels
AUX
MF36687C
Y
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
Y
4
2
2
ou Y1 ou M
ou F
ou C1 ou X ou B
ou W1 ou H
ou RH ou 4 ou V
3
S
S
U
U
2
Systèmes à thermopompe
REMARQUES SUR LE CÂBLAGE:
1. Faire correspondre chaque fil étiqueté avec la lettre sur le nouveau
thermostat.
2. Insérez les fils dans les bornes appropriées. REMARQUE : Si vous avez des
difficultés à insérer les fils, vous devrez peut-être appuyer sur le bouton-
poussoir du terminal à côté du terminal correspondant. Si les étiquettes ne
correspondent pas aux lettres du thermostat, consultez le schéma ci-dessus.
AUX
M36266B
Y
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
