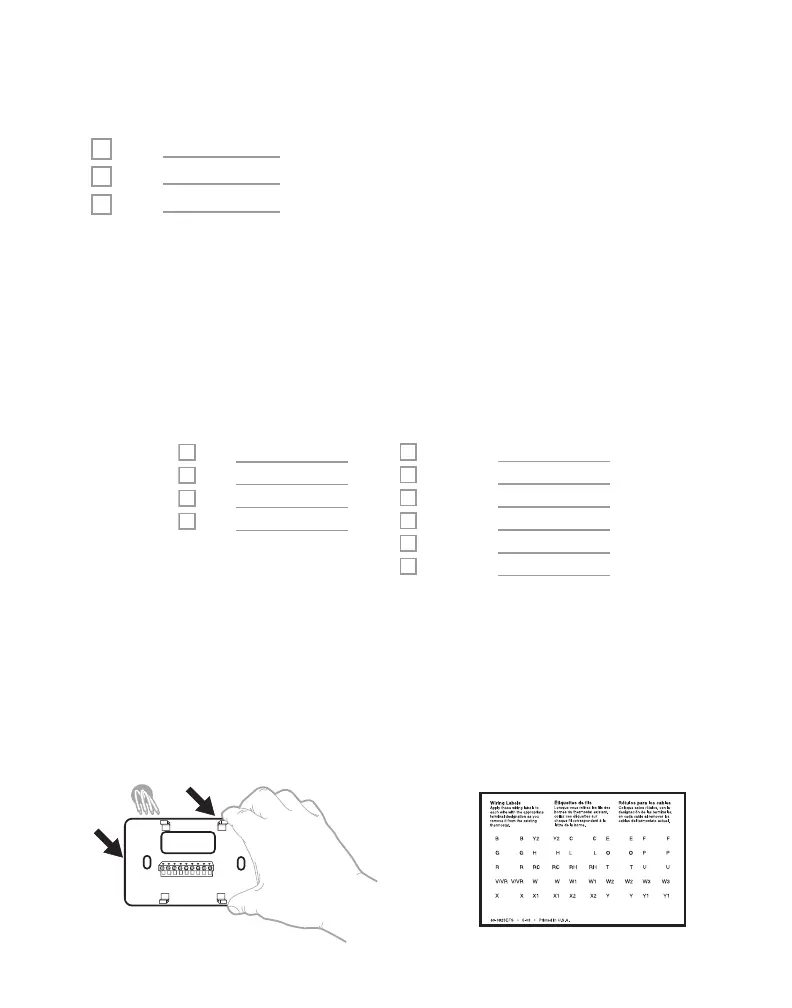

8 Anote el color de los cables. Marque los cables que están conectados a las
terminales. Junto a la marca de verificación, escriba el color del cable. No
incluya puentes en el recuento.
Marque todo lo que corresponda (No todo será aplicable):
Importante: El X1N es sólo para sistemas de una etapa. Si se utilizan cables sin
soporte, el termostato no hará funcionar el equipo según lo previsto.
9 Desconecte los cables y retire la placa de pared antigua. Utilice un
destornillador para liberar los cables de las terminales. A continuación, utilice
una etiqueta para identificar cada cable a medida que se desconecta. La letra
de la etiqueta del cable debe coincidir con la letra de la terminal.
Consejo: Para evitar que los cables vuelvan a caer en la pared, enrolle los
cables alrededor de un lápiz.
M28100B
www.resideo.com
7 Anote si tiene cables en las siguientes terminales. No incluya puentes en el
recuento. Este termostato no necesita puentes.
Terminal Color del cable
R
R
h
Rc
Terminal Color del cable
Y
Y2
G
C
Terminal Color del cable
A o L/A
O/B
W2 o AUX
E
W
K
MS39566
No se admite
No se admite
No se admite
No se admite
No se admite
