3

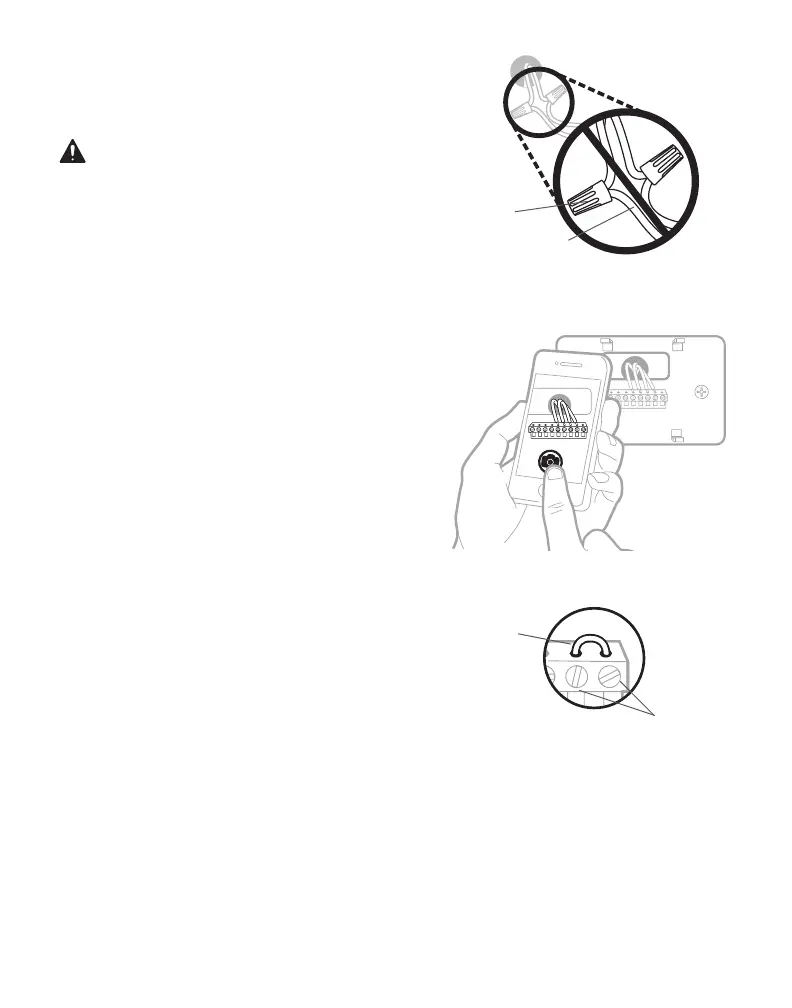

4 Asegúrese de que no haya cables
de 120/240 V.
¿Tiene cables negros gruesos con
tuercas para cables?
¿Su termostato es de 120
V o superior? Si respondió
afirmativamente a cualquiera de
estas preguntas, tiene un sistema
de voltaje de línea y el termostato no
funcionará.
M36753
Tuerca de cable
Cable negro
grueso
5 Tome una fotografía de cómo se
ve su cableado en este momento.
Asegúrese de incluir las letras junto
a las terminales donde se insertan
los cables. Esta será una referencia
útil cuando realice el cableado de su
termostato.
Consejo: Si el color de sus cables
se p41-ha desvanecido o si 2 terminales
tienen el mismo color de cable,
utilice las etiquetas de cable
proporcionadas en el paquete para
etiquetar cada cable.
6 Anote los puentes Un puente
conecta una terminal a otra. Puede
tener el aspecto de una pequeña
grapa o incluso de un cable de color.
Y
R RC
Ejemplo de
puente
Terminales
