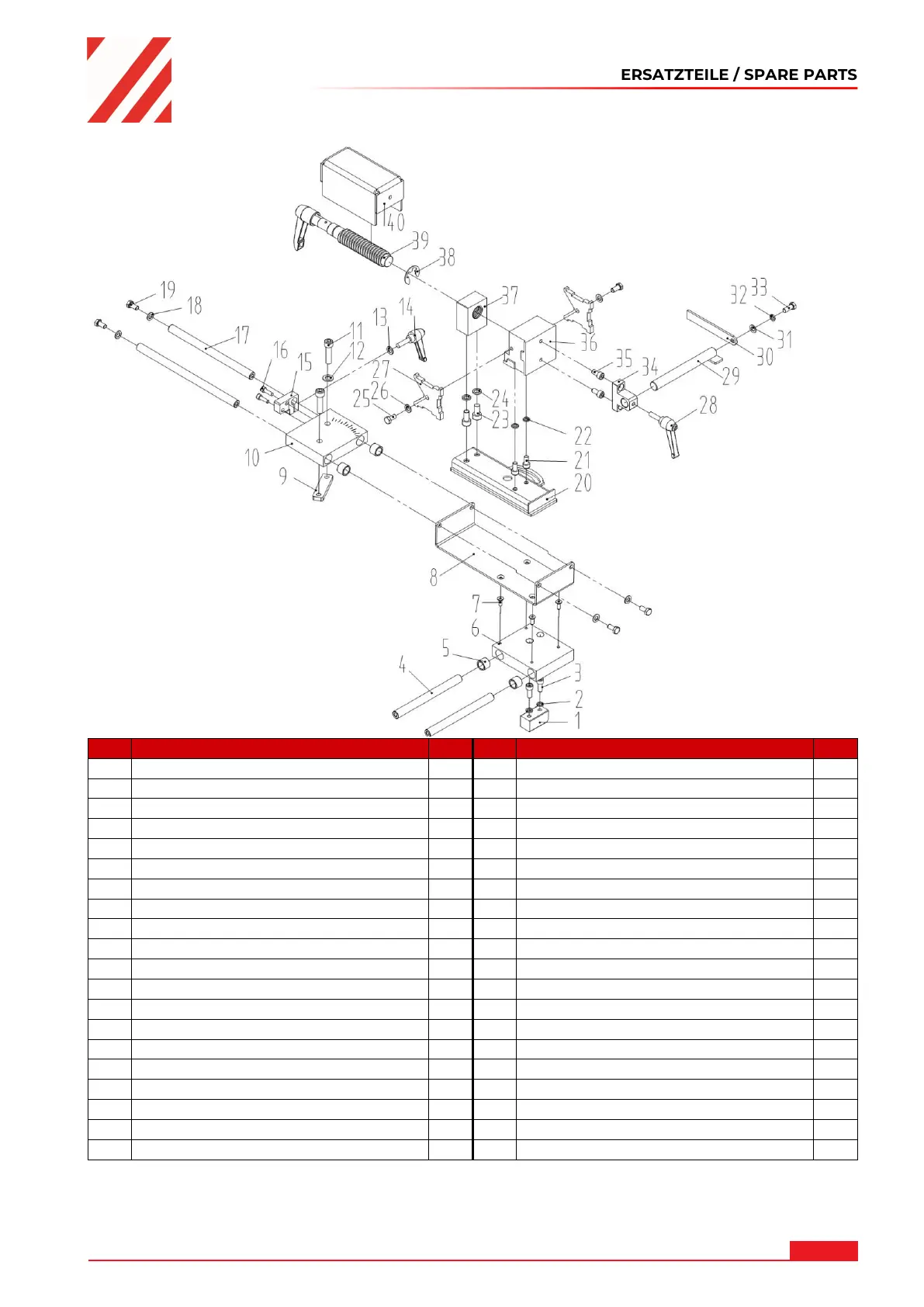

ERSATZTEILE / SPARE PARTS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at
30
MSM75_3IN1_230V | MSM75_3IN1_400V
Diagram B
No.
Description
Qty.
No.
Description
Qty.
1
Small Sliding Block
1
21
Screw M8×16
2
2
Spring Washer Ø8
2
22
Spring Washer Ø8
2
3
Screw M8×20
2
23
Screw M10×20
2
4
Short Guide Shaft
2
24
Spring Washer Ø10
2
5
Powder Bush
8
25
Hex. bolt M8×16
2
6
Bottom Sliding Block
1
26
Washer Ø8
2
7
Screw M6×16
4
27
Clamping Plate
2
8
Guide Seat
1
28
Locking Handle M8×20
1
9
Locking Plate
1
29
Sliding Rod
1
10
Upper Sliding Block
1
30
Stop Plate
1
11
Screw M10×40
2
31
Washer Ø8
1
12
Washer Ø10
1
32
Spring Washer Ø8
1
13
Washer Ø8
1
33
Hex. Bolt M8Ø20
1
14
Locking Handle M8×20
1
34
Seat
1
15
Locking Block
1
35
Screw M8×16
2
16
Screw 6×20
2
36
Fixed Jaw
1
17
Long Guide Shaft
2
37
Nut Block
1
18
Hex. bolt M8×16
4
38
C-Retaining Ring Ø19
1
19
Washer Ø8
4
39
Handle
1
20
Swivel base
1
40
Jaw Box
1
