TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
ED750FDQ

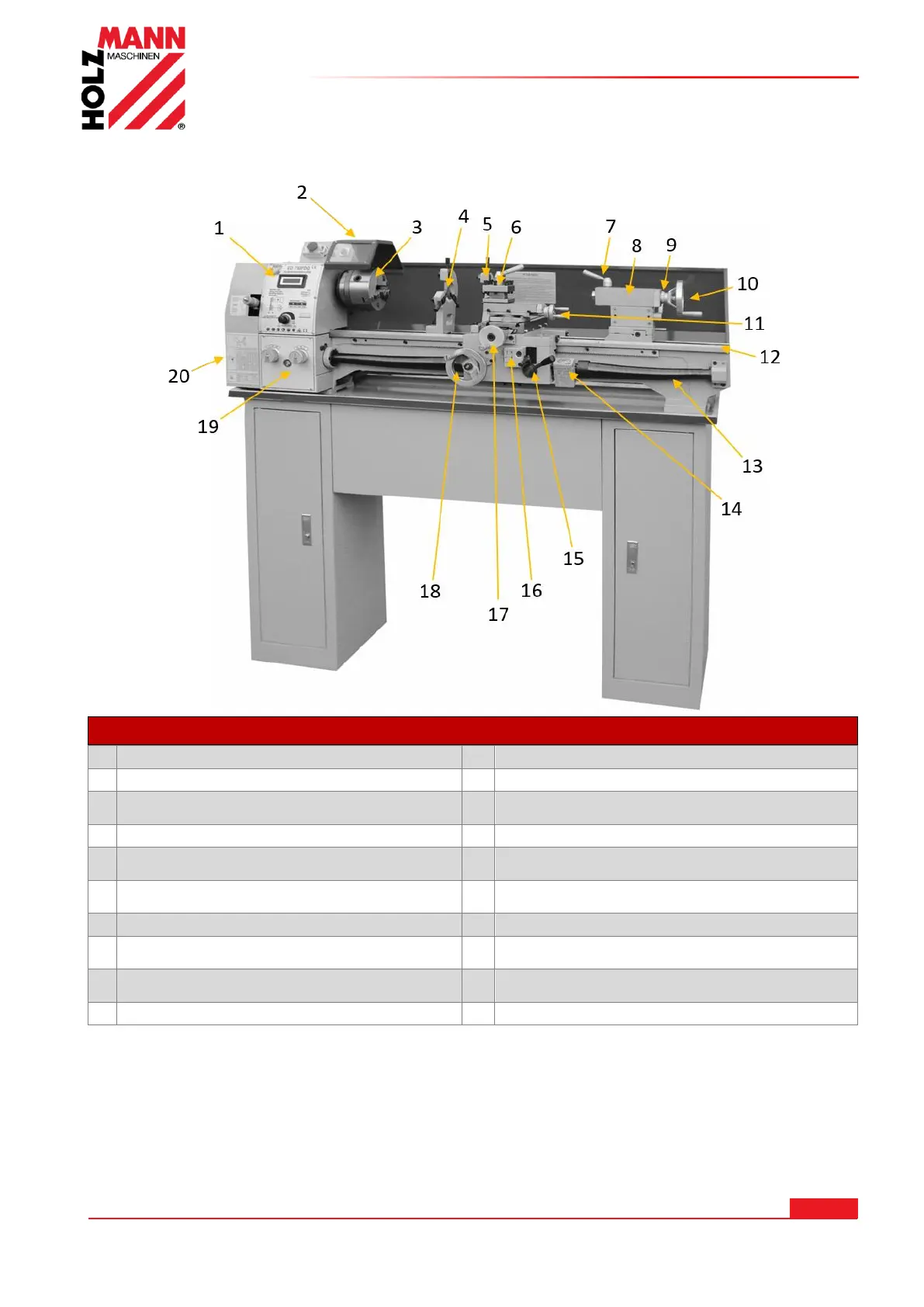

3.2 Komponenten / Components
ED750FDQ
1
Spindelstock / headstock
11
Handrad Oberschlitten / handwheel top slide
2
Drehfutterschutz / chuck guard
12
Maschinenbett / lathe bed
3
Spindel mit 3-Backenfutter /
spindle with 3-jaw chuck
13
Leitspindel mit Spindelabdeckung /
lead screw with cover
4
Feststehende Lünette / steady rest
14
Gewindeuhr / thread dial indicator
5
Mitlaufende Lünette / follow rest
15
Einrückhebel Gewindeschneiden (Schlossmutter) /
shift lever tapping (lock nut)
6
Werkzeughalter mit Schutz /
tool post with guard
16
Einrückhebel Plan - Längsvorschub /
engaging lever cross feed - longitudinal feed
7
Klemmhebel Pinole / clamping lever sleeve
17
Handrad Querschlitten / handwheel cross slide
8
Reitstock / tailstock
18
Handrad Längsschlitten /
handwheel longitudinal slide
9
Klemmhebel Reitstock /
clamping lever tailstock
19
Wahlhebel Vorschub / selector levers feed
10
Handrad Reitstock / handwheel tailstock
20
Wechselgetriebe / gear box
