TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
ED750FDQ
3 TECHNIK / TECHNIC

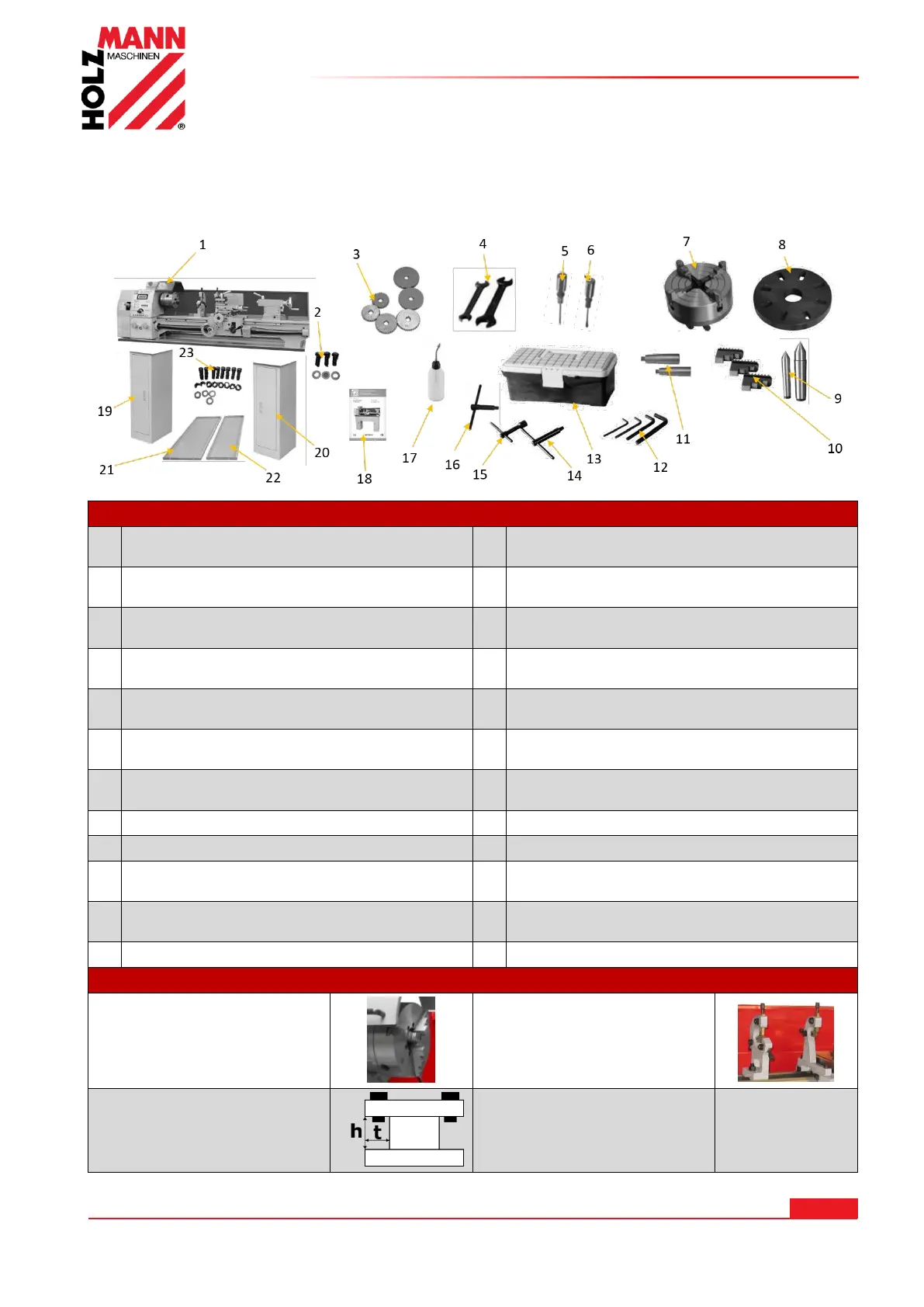

3.1 Lieferumfang / Delivery content
ED750FDQ
1
Metalldrehmaschine / metal turning lathe
13
Werkzeugbox (Symbolfoto) /
tool box (symbol picture)
2
Montageschrauben / mounting screws
14
3-Backenfutter-Spannschlüssel /
key for 3-jaw chuck
3
Wechselzahnrad Satz (Z: 54, 56, 2x 63, 70, 72) /
change gears (T: 54, 56, 2x 63, 70, 72)
15
Werkzeughalterschlüssel / tool post key
4
Gabelschlüssel-Set / set of open end wrenches
16
4-Backenfutter-Spannschlüssel /
key for 4-jaw chuck
5
Flachkopfschraubendreher /
flat head screwdriver
17
Ölkanne (Symbolfoto)/ oil gun (symbol pic)
6
Kreuzschlitz-Schraubendreher /
cross point screwdriver
18
Betriebsanleitung / user manual
7
4-Backenfutter Ø 125 mm mit Flansch/
4-jaw chuck, Ø 125 mm with flange
19
Untergestell links / machine stand left
8
Planscheibe Ø 220 mm / face plate, Ø 220 mm
20
Untergestell rechts / machine stand right
9
Körnerspitzen, 2 Stk. / centering, 2 pcs.
21
Verbindungsblech vorne / connecting plate front
10
Spannbacken-Set für 3-Backenfutter /
set of reverse jaws for 3-jaw chuck
22
Verbindungsblech hinten / connecting plate back
11
Handradgriffe / lever for handwheels
23
Montageschrauben Untergestell /
mounting screws machine stand
12
Inbusschlüssel-Satz / hex key set
24
vormontiert | pre-assembled
3-Backenfutter Ø 125 mm/
3-jaw lathe chuck, Ø 125 mm
Feststehende Lünette / steady
rest
Mitlaufende Lünette / follow rest
Werkzeughalter & Schutz/
tool post & protection
Wechselräder / change gerars
Z (T): 30, 96
