REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 26
ED420FXL_230V

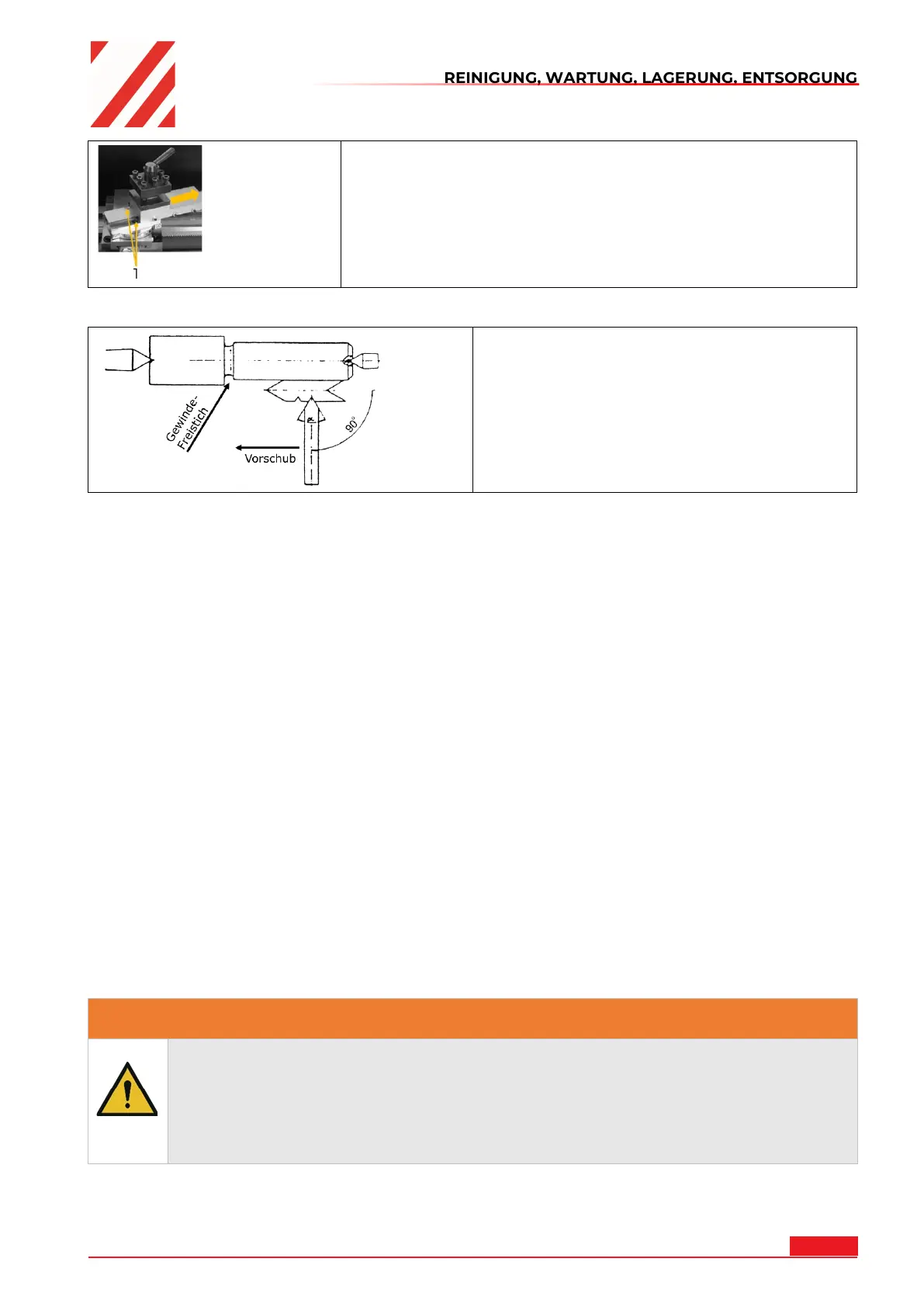

1. Lösen Sie die beiden Klemmschrauben (1) vorne und hinten
am Oberschlitten.
2. Drehen Sie den Oberschlitten in die gewünschte Position.
3. Klemmen Sie den Oberschlitten wieder fest.
8.9.7 Gewindedrehen
Das Gewindedrehen oder
Gewindeschneiden erfordert vom Bediener
gute Drehkenntnisse und ausreichend
Erfahrung.
Siehe folgend ein erklärendes Beispiel.
Beispiel Außengewinde:
• Der Werkstückdurchmesser muss auf den Durchmesser des gewünschten Gewindes
abgedreht sein.
• Das Werkstück benötigt am Gewindebeginn eine Fase und am Gewindeauslauf einen
Freistich.
• Die Drehzahl muss möglichst gering sein.
• Der Gewindedrehmeißel muss der Gewindeform genau entsprechen, absolut rechtwinkelig
und genau auf Drehmitte eingespannt sein.
• Der Einrückhebel Gewindeschneiden muss während des gesamten
Gewindeschneidvorgangs geschlossen bleiben. Ausgenommen sind die Gewindesteigungen
die mit der Gewindeschneiduhr durchgeführt werden können.
• Das Gewinde wird in mehreren Schneidvorgängen angefertigt, so dass der Drehmeißel am
Ende eines Schneidvorganges vollständig (mit dem Querschlitten) aus dem Gewinde
herausgedreht werden muss.
• Der Rückweg wird mit geschlossener Schlossmutter und nicht im Eingriff befindlichem
Gewindedrehmeißel durch Betätigen des "Schalthebels Drehrichtung" ausgeführt.
• Schalten Sie die Maschine aus, und stellen Sie den Gewindedrehmeißel in kleinen Spantiefen
mit dem Querschlitten erneut zu.
• Stellen Sie den Oberschlitten vor jedem Durchlauf um ca. 0,2 bis 0,3 mm jeweils
abwechselnd nach links und rechts, um ein Freischneiden des Gewindes zu erreichen. Der
Gewindedrehmeißel schneidet dadurch bei jedem Durchlauf nur auf einer Gewindeflanke.
Führen Sie erst kurz vor dem Erreichen der vollen Gewindetiefe kein Freischneiden mehr
durch.
9 REINIGUNG, WARTUNG, LAGERUNG, ENTSORGUNG
WARNUNG
Das Hantieren an der Maschine bei aufrechter Spannungsversorgung kann zu
schweren Verletzungen oder zum Tod führen.
Maschine vor Reinigungs-, Wartungs- oder Instandhaltungsarbeiten immer
von der Spannungsversorgung trennen und gegen unbeabsichtigtes
Wiedereinschalten sichern.
