BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 25
ED420FXL_230V

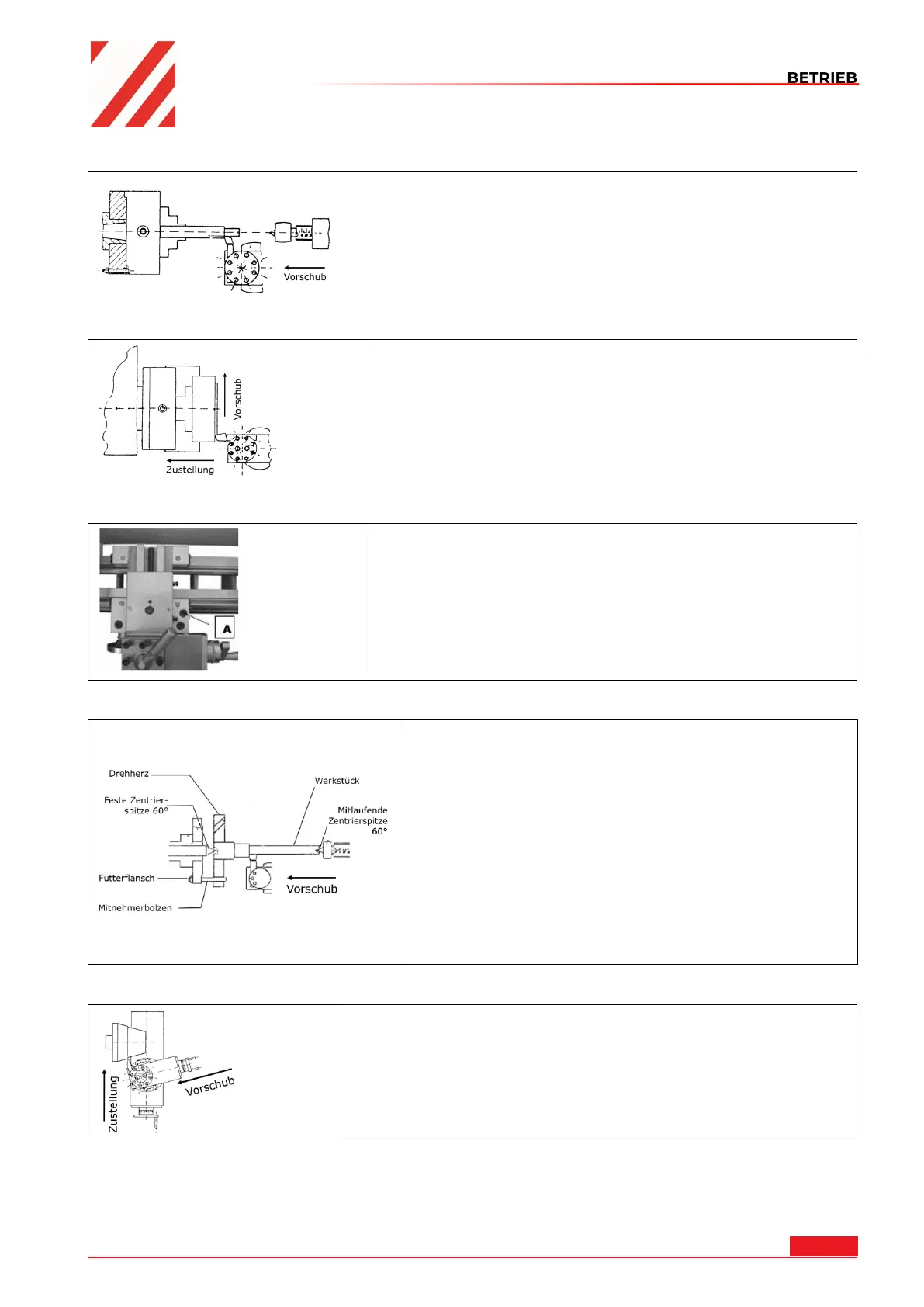

8.9.2 Langdrehen
Beim Langdrehen wird der Drehmeißel parallel zur
Drehachse bewegt. Der Vorschub erfolgt entweder manuell
durch Drehen des Handrades am Längsschlitten oder am
Oberschlitten bzw. durch Einschalten des selbsttätigen
Vorschubs. Die Zustellung für die Spantiefe erfolgt über den
Querschlitten.
8.9.3 Plandrehen und Einstiche
Beim Plandrehen wird der Drehmeißel rechtwinkelig zur
Drehachse bewegt. Der Vorschub erfolgt manuell mit dem
Handrad des Querschlittens. Die Zustellung der Spantiefe
erfolgt durch den Oberschlitten oder Längsschlitten.
8.9.4 Fixieren des Längsschlittens
Die beim Plandrehen oder bei Einstech- bzw.
Abstecharbeiten auftretende Schnittkraft kann zum
Verschieben des Längsschlittens führen. Befestigen Sie
deshalb den Längsschlitten mit der Feststellschraube (A).
8.9.5 Drehen zwischen Spitzen
Werkstücke, von denen eine hohe Rundlaufgenauigkeit
gefordert wird, werden zwischen den Spitzen
bearbeitet. Zur Aufnahme wird in beide plangedrehten
Stirnseiten des Werkstücks eine Zentrierbohrung
gebohrt. Das Drehherz wird auf das Werkstück
aufgespannt. Der Mitnehmerbolzen, der in das
Futterflansch eingeschraubt ist, überträgt das
Drehmoment auf das Drehherz. Die feste Zentrierspitze
sitzt in der Zentrierbohrung des Werkstücks auf der
Spindelkopfseite. Die mitlaufende Zentrierspitze sitzt in
der Zentrierbohrung des Werkstücks auf der
Reitstockseite.
8.9.6 Drehen kurzer Kegel mit dem Oberschlitten
Das Drehen kurzer Kegel erfolgt von Hand mit dem
Oberschlitten. Der Oberschlitten wird dem gewünschten
Winkel entsprechend geschwenkt. Die Zustellung erfolgt mit
dem Querschlitten:
