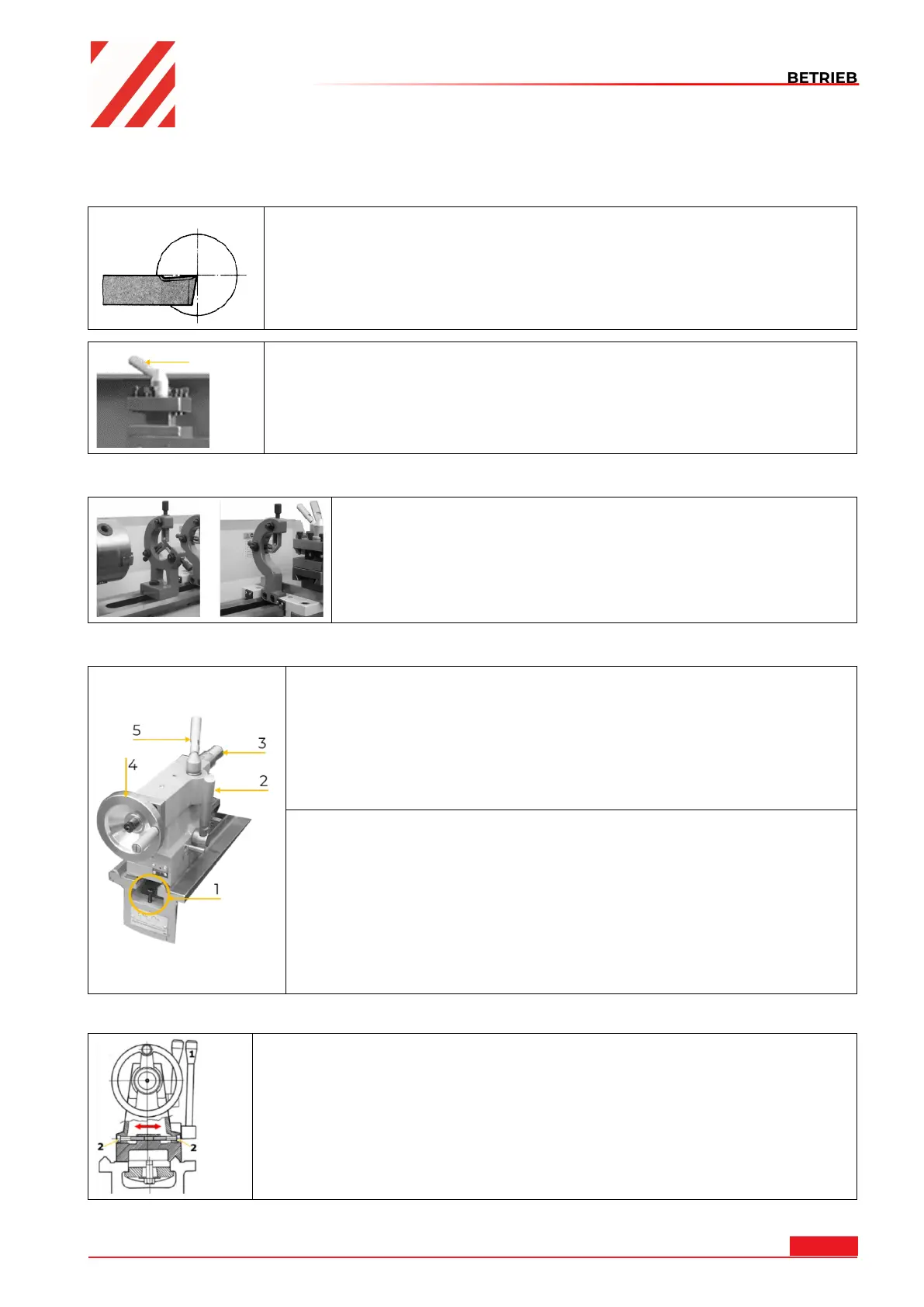

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 23
ED420FXL_230V
Richten Sie den Drehmeißel in der Höhe aus. Verwenden Sie den Reitstock mit
Zentrierspitze, um die erforderliche Höhe zu ermitteln. Falls erforderlich legen Sie
Stahlunterlagen unter den Drehmeißel, um die notwendige Höhe zu erhalten.
Die Drehmeißel-Schneide muss beim Plandrehen genau auf
Spitzenhöhe eingestellt sein, damit eine zapfenfreie Stirnfläche
entsteht. Durch Plandrehen werden ebene Flächen erzeugt, die
rechtwinklig zur Werkstück-Drehachse liegen. Dabei
unterscheidet man zwischen Quer-Plandrehen, Quer-
Abstechdrehen und Längs-Plandrehen.
Wenn der Werkzeughalter gedreht werden muss, öffnen Sie den
Klemmhebel durch Drehen gegen den Uhrzeigersinn. Drehen Sie
den Werkzeughalter in die gewünschte Position und stellen Sie
ihn anschließend durch Drehen des Klemmhebels im
Uhrzeigersinn wieder fest.
8.7 Montage von Lünetten (optional)
Verwenden Sie die mitlaufende bzw. die feststehende Lünette
zum Abstützen langer Drehteile, wenn die Schnittkraft des
Drehmeißels ein Durchbiegen des Drehteiles erwarten lässt.
8.8 Reitstock
Der Reitstock dient als Gegenlager beim Drehen zwischen den Spitzen
sowie zur Aufnahme von Bohr-, Senk- und Reibwerkzeugen. Er wird
auf den Wangen des Maschinenbettes geführt und kann an jeder
beliebigen Stelle durch einen Klemmhebel (2) festgeklemmt werden.
Der Reitstock ist mit einer Endlagen-Stoppschraube (1) im
Maschinenbett (Gussbett) gesichert, um ein unbeabsichtigtes
herausschieben des Reitstockes zu verhindern (siehe Bild links).
Die Reitstockpinole (3) ist durch eine Gewindespindel und ein Handrad
(4) verschiebbar und kann mit einem Klemmhebel (5) festgeklemmt
werden. Ein Innenkegel in der Pinole nimmt die Zentrierspitze, ein
Bohrfutter oder Werkzeuge mit kegeligem Schaft auf.
• Spannen Sie in die Reitstockpinole Ihr erforderliches Werkzeug ein.
→ Verwenden Sie zum Ein- und/oder Nachstellen die Skala auf der
Pinole.
• Klemmen Sie die Pinole mit dem Klemmhebel fest.
→ Mit dem Handrad fahren Sie die Pinole ein und aus.
8.8.1 Querversetzen des Reitstockes
Das Querversetzen des Reitstockes wird beim Drehen langer, kegeliger
Körper benötigt.
Lösen Sie dazu den Reitstock-Klemmhebel (1) und die Einstellschrauben (2)
links und rechts am Reitstock.
Der gewünschte Querversatz kann mit Hilfe der, auf der Rückseite des
Reitstockes angebrachten Skala, eingestellt werden.
Klemmhebel und Einstellschrauben abschließend wieder festziehen.
