BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 22
ED420FXL_230V

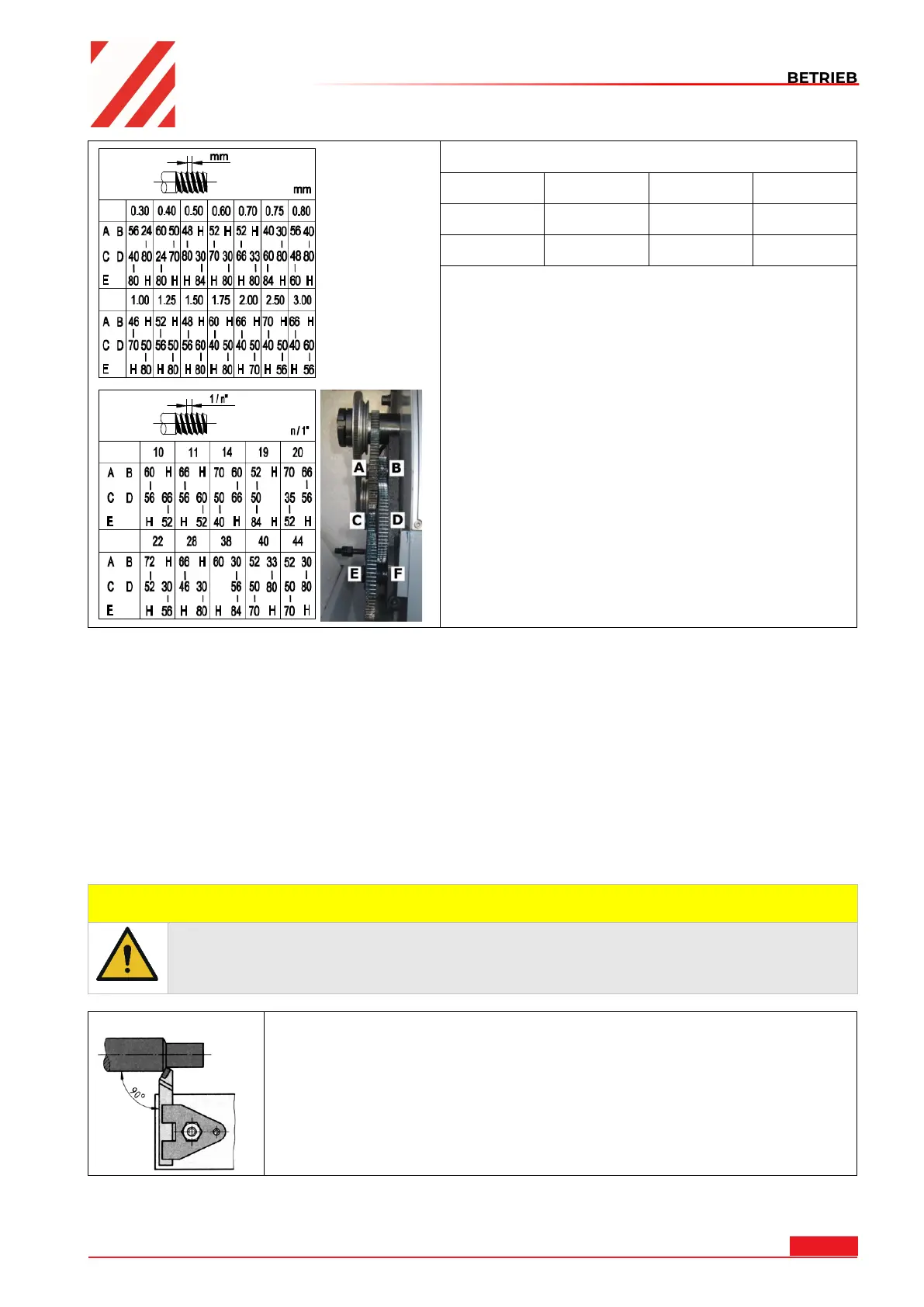

Beispiel: Gewindesteigung 1,5 mm
A B 48 H
C D 56 60
E F H 80
• Das Abgangszahnrad mit 56 Zähnen oben greift
in Zahnrad A
• Zahnrad A greift in Zahnrad C
• Zahnrad D greift in Zahnrad F
"H" steht für Leerraum (Hülse). Anstelle einer Hülse
kann auch ein kleineres Zahnrad verwendet
werden, das mit keinem anderen Zahnrad im
Eingriff ist.
Gewindeschneiden:
Die Maschine kann zum Schneiden von metrischen Gewinden und Zollgewinden verwendet
werden. Die Steigung können Sie mit den Wechselzahnrädern festlegen. Einrückhebel
Gewindeschneiden (Schlossmutter) muss während des Gewindeschneidvorganges immer
geschlossen sein.
8.6 Werkzeughalter
Die Hauptfunktion des Werkzeughalters besteht in der Befestigung des Werkzeugs. Falls nötig,
kann der Werkzeughalter auch mehr als ein Werkzeug aufnehmen (maximal 4).
Achten Sie beim Einsetzen des Werkzeugs darauf, dass der Schneidkopf des Werkzeugs in
Richtung der Rotationsachse des Werkstücks zeigt.
Werkzeug einspannen:
VORSICHT
Vor jeglichem Werkzeugwechsel von Hand die Spindeln stillsetzen, den Stillstand aller
Werkzeuge abwarten und Maschine vor dem Werkzeugwechsel gegen
unbeabsichtigte Wiederinbetriebnahme sichern!
Spannen Sie den Drehmeißel in den Werkzeughalter.
Der Drehmeißel muss möglichst kurz und fest eingespannt sein,
um die während der Spanbildung auftretende Schnittkraft gut
und zuverlässig aufnehmen zu können.
Achten Sie auch darauf, den Drehmeißel rechtwinkelig zur
Drehachse einzuspannen (siehe Bild links). Bei schrägem
Einspannen kann der Drehmeißel in das Werkstück
hineingezogen werden.
