MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 30
ED1000KDIG | ED1500KDIG

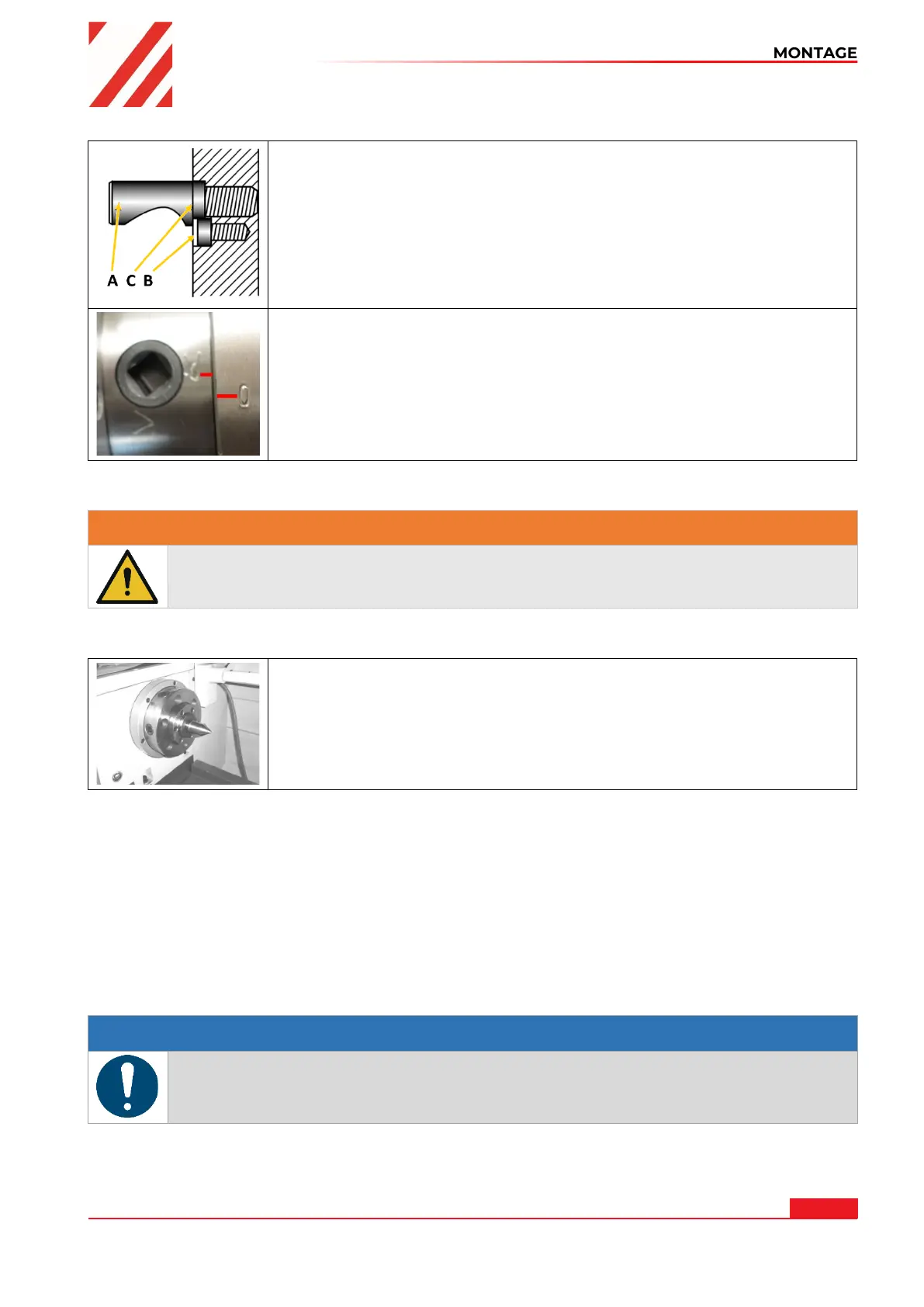

Der Haltenocken-Bolzen ist in der Regel richtig eingestellt, wenn die in
den Bolzen eingeritzte Markierung (C) mit der Rückseite des Drehfutters
bündig ist.
Wenn die Nockenverriegelungs-Linie außerhalb der V-Markierungen
liegt, stellen Sie die Höhe des betreffenden Haltenocken-Bolzens nach.
Dazu müssen Sie die Halteschraube (B) zunächst lösen, den
Haltenocken-Bolzen durch Ein- bzw. Ausdrehen um jeweils eine volle
Umdrehung nachstellen und die Halteschraube anschließend wieder fest
anziehen.
Wenn das Drehfutter (Spannmittel) korrekt befestigt ist, sollte auf
Spindel und Spannmittel eine Referenzmarkierung angebracht werden,
damit das Spannmittel immer in der gleichen Stellung gelöst und wieder
befestigt werden kann, um einen optimalen Rundlauf zu gewährleisten.
Wechseln Sie keine Drehfutter oder Planscheiben zwischen
Drehmaschinen ohne Prüfung auf korrekte Nockenverriegelung.
7.2.3 Montage von Werkstückträgern
WARNUNG
Die max. Spindeldrehzahl der Maschine muss kleiner sein, als die max. zulässige
Drehzahl des verwendeten Werkstückträgers.
Zentrierspitze
1. Reinigen Sie den Innenkegel der Drehspindelaufnahme.
2. Reinigen Sie den Morsekonus und den Kegel der Zentrierspitze.
3. Drücken Sie die Zentrierspitze mit Morsekonus in den Innenkegel der
Drehspindelaufnahme.
Planscheibe
1. Prüfen Sie die Sitzflächen an der Drehspindelaufnahme und am zu montierenden
Werkstückträger auf Sauberkeit und nicht beschädigte Aufnahmeflächen.
2. Prüfen Sie, ob sich alle Spannbolzen in der Drehspindelaufnahme in geöffneter Stellung
befinden.
3. Heben Sie die Planscheibe auf die Drehspindelaufnahme.
4. Befestigen Sie die Spannbolzen wie im Abschnitt „Sitz des Drehfutters überprüfen“
beschrieben
4-Backenfutter
HINWEIS
Der Absatz zur Zentrierung des 4-Backenfutters am Aufnahmeflansch wurde aus
Gründen der Rundlaufgenauigkeit nicht endbearbeitet. Der Aufnahmeflansch muss
dem 4-Backenfutter angepasst werden.
1. Prüfen Sie die Sitzflächen an der Drehspindelaufnahme und am zu montierenden Flansch
für das 4-Backenfutter auf Sauberkeit und nicht beschädigte Aufnahmeflächen.
2. Prüfen Sie, ob sich alle Spannbolzen in der Drehspindelaufnahme in geöffneter Stellung
befinden.
