MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 29
ED1000KDIG | ED1500KDIG
7.2 Maschineneinstellungen
7.2.1 Drehmaschine ausrichten/nivellieren
Nach Montage und Inbetriebnahme empfiehlt sich vor dem ersten Arbeitseinsatz eine
Überprüfung der Maschinenausrichtung und -nivellierung. Um die Arbeitsgenauigkeit zu
gewährleisten, sollten Ausrichtung und Nivellierung in der Folge in regelmäßigen Abständen
wiederholt werden.
Verwenden Sie zum Nivellieren der Maschine eine Präzisions-
Wasserwaage (gemäß DIN 877) mit einer Genauigkeit von 0,02 mm auf
1000 mm. Damit lässt sich die Horizontalität der Maschinenachse sowohl
in Längs- als auch in Querrichtung hinreichend genau überprüfen.
Bei verankerter Montage: Ziehen Sie die Muttern der Ankerschrauben
erst drei bis vier Tage nach dem Aushärten des Zementes vorsichtig und
gleichmäßig an.
Wiederholen Sie die Überprüfung der Horizontalität einige Tage nach der
Erstinbetriebnahme und in der Folge halbjährlich.
7.2.2 Sitz des Drehfutters überprüfen
HINWEIS
Verwenden Sie keine Grauguss-Futter. Verwenden Sie nur Drehfutter
aus duktilem Gusseisen. Bevor Sie das Drehfutter demontieren,
platzieren Sie zum Schutz der präzisionsgeschliffenen Oberflächen
unter der Spindel ein stabiles Brett oder eine Drehfutter-Wiege.
HINWEIS
Wenn Sie ein Drehfutter oder eine Planscheibe montieren, stellen Sie zuerst sicher,
dass die Haltenocken-Bolzen ordnungsgemäß fixiert sind. Andernfalls kann es sein,
dass das Drehfutter/die Planscheibe später nie mehr entfernt werden kann, weil sich
die die Haltenocken-Bolzen verdreht haben.

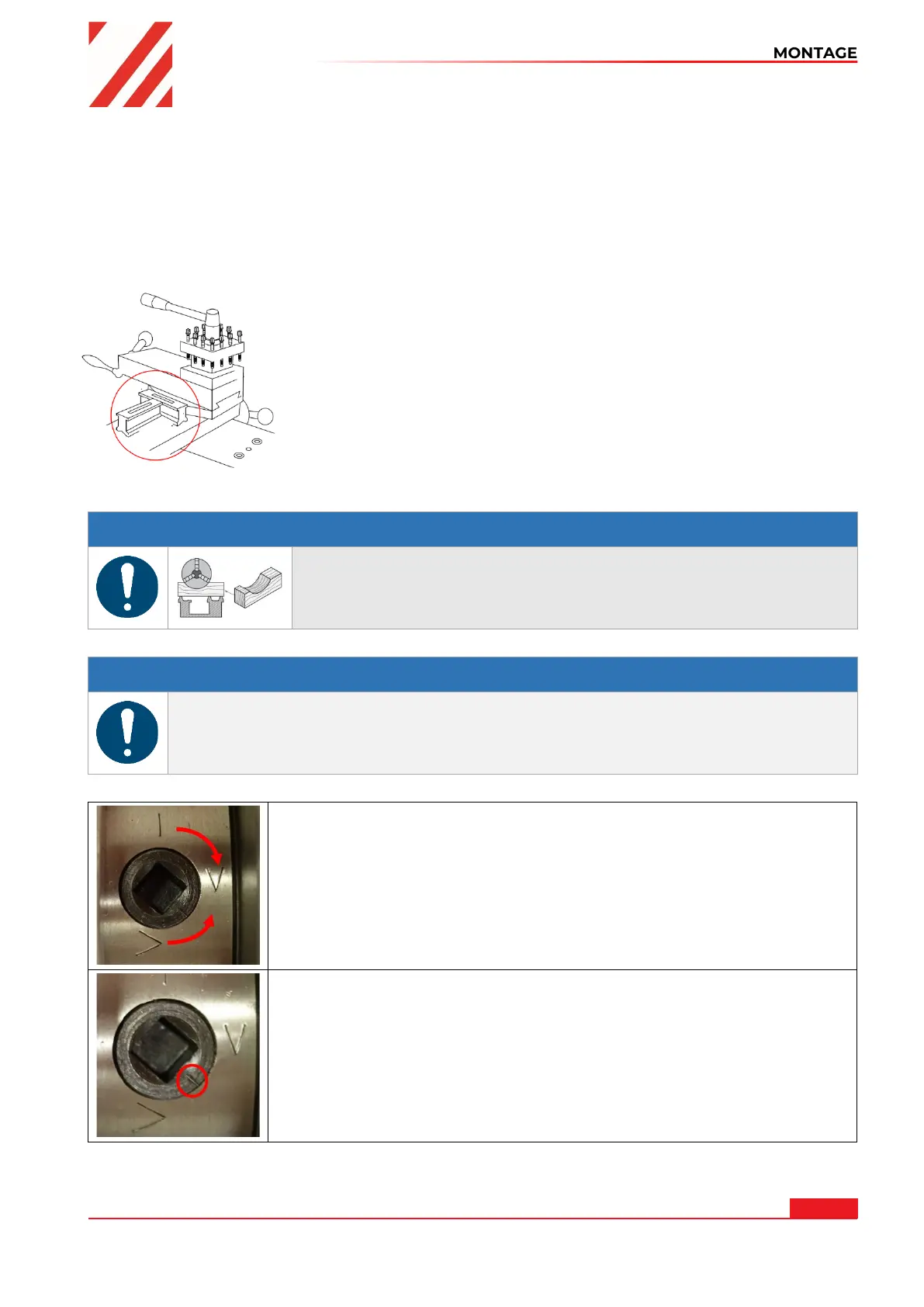

Drehfutter vorsichtig demontieren. Dazu die Haltenocken mit dem im
Lieferumfang enthaltenen Spannschlüssel durch Drehen im
Uhrzeigersinn (ca. ein Drittel Umdrehung) lösen und Drehfutter
vorsichtig abnehmen. Überprüfen Sie die Haltenocken-Bolzen. Achten
Sie darauf, dass sie während des Transports nicht beschädigt oder
gebrochen sind. Reinigen Sie alle Teile gründlich. Reinigen Sie auch die
Spindel und die Haltenocken selbst. Spindel, Haltenocken, Bolzen und
Futterkörper mit einem geeigneten Maschinenöl leicht einölen.
Dann Drehfutter bis zur Spindelnase anheben und auf die Spindel
drücken. Haltenocken-Bolzen durch Drehen der Haltenocken entgegen
dem Uhrzeigersinn anziehen. Nach dem Anziehen sollte die
Nockenverriegelungs-Linie an jedem Nocken zwischen den beiden V-
Markierungen befinden – siehe Abbildung links. Wenn sich eine Nocke
nicht innerhalb dieser Markierung befindet, entfernen Sie Drehfutter
oder Planscheibe und passen Sie die Höhe des Haltenocken-Bolzens an –
siehe nächste Abbildung.
