MONTAGEM
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 133
ED1000KDIG | ED1500KDIG
2. Verifique se todos os parafusos de aperto no alojamento do fuso giratório estão na posição
aberta.
3. Levante o flange para cima do alojamento do fuso giratório
4. Fixe os parafusos de aperto como descrito na secção «Verificar a fixação do mandril do
torno».
5. Ajuste o ombro de centragem no flange de montagem em escorrimento axial e radial ao
mandril de 4 mandíbulas, desligando-o.

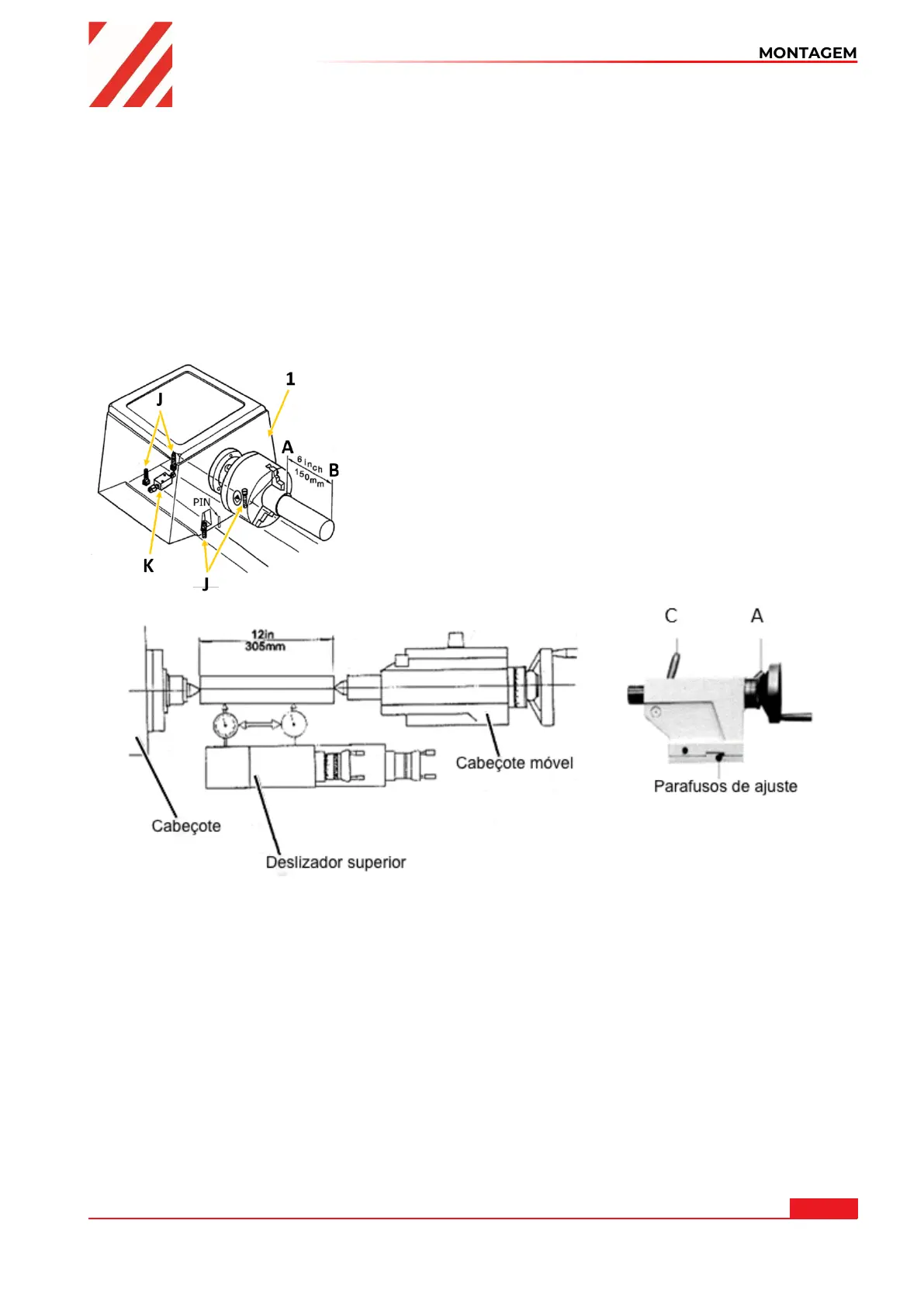

37.2.4 Ajustar o cabeçote
O cabeçote (1) foi alinhado na fábrica. Se, contrariamente às expectativas, for necessário um
ajustamento, proceda da seguinte maneira:
Fixe uma extremidade de um tubo de aço de 150 mm de
comprimento e 50 mm de diâmetro no mandril do torno do
cabeçote. A outra extremidade está livre. Remova, agora, uma
camada fina com um cinzel afiado. Os valores medidos com o
calibrador no ponto A e B devem corresponder. Se não for o
caso, deve desapertar os quatro parafusos de fixação do
cabeçote (J) para corrigir a diferença (dois estão por baixo do
cabeçote) e reajustar usando o parafuso de ajuste (K). Reaperte
depois os parafusos de fixação e repita a rotação, medição e o
ajuste até que os valores medidos estejam de acordo e a
máquina funcione corretamente.
37.2.5 Ajustar o cabeçote móvel
A … Alavanca de fixação do cabeçote móvel; C … Alavanca de fixação da coluna;
Para ajustar o cabeçote móvel, fixe um tubo de aço retificado com um comprimento de 305 mm
entre as pontas do cabeçote e do cabeçote móvel (veja ilustração acima). Fixe agora um apalpador
digital no porta-ferramentas.
Guie agora o deslizador superior ao longo da peça de trabalho com avanço manual (volante
manual). Se o mostrador mostrar valores diferentes, é necessário soltar a alavanca de fixação do
cabeçote móvel (A) e reajustá-la usando os dois parafusos de ajuste. Repita o processo até que
ambas as pontas estejam exatamente alinhadas.
