MONTAGEM
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 132
ED1000KDIG | ED1500KDIG

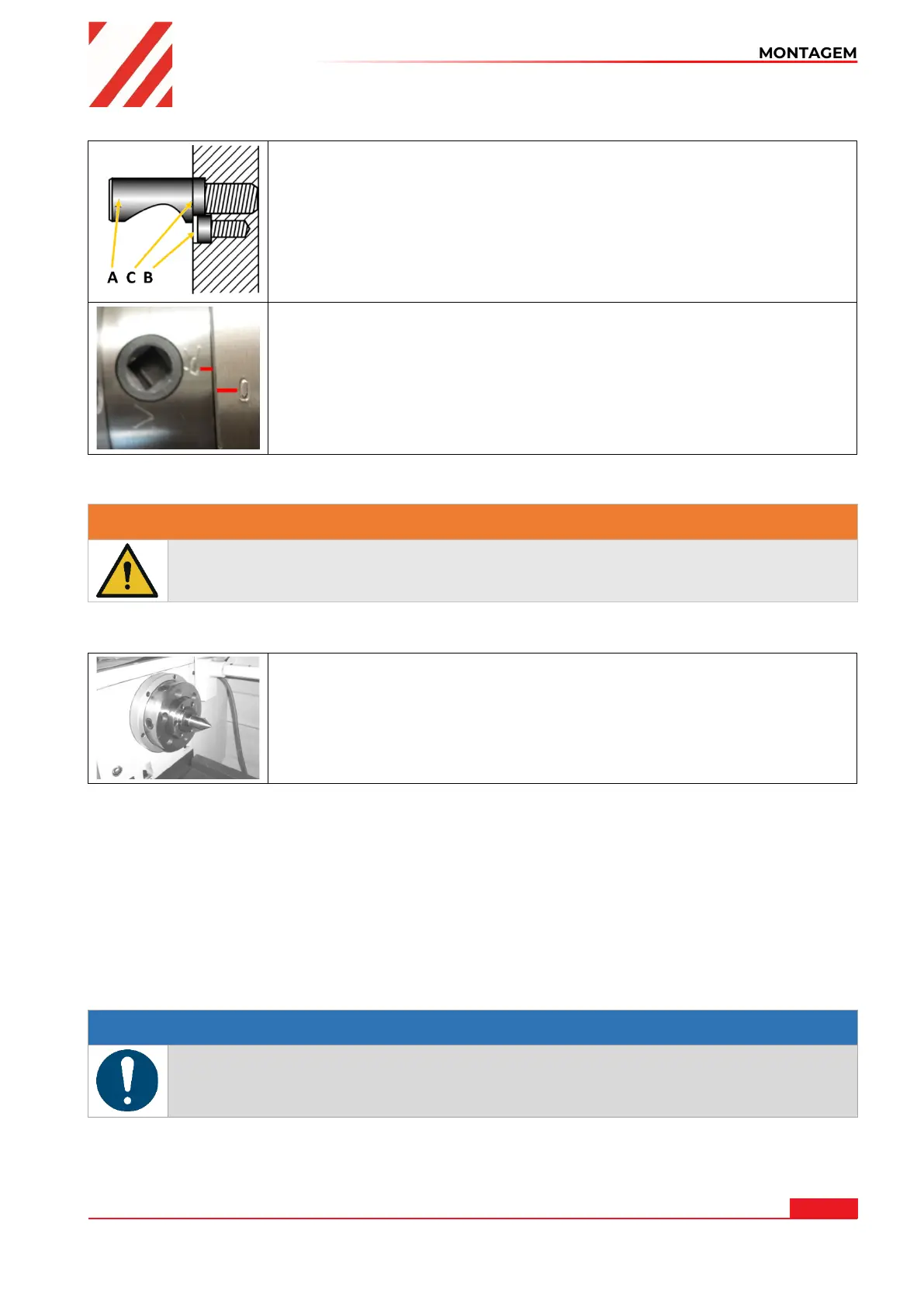

A cavilha do cames de retenção está corretamente ajustado quando a
marca (C) gravada na cavilha está nivelada com a parte de trás do
mandril do torno.
Se a linha de bloqueio de cames estiver fora das marcas em V, ajuste a
altura da cavilha dos cames de retenção em questão. Para fazer isso,
deve soltar primeiro o parafuso de retenção (B), a cavilha dos cames de
retenção, apertando-o ou desapertando-o em respetivamente uma volta,
e, em seguida, apertar de novo bem o parafuso de retenção.
Se o mandril do torno (dispositivo de fixação) estiver corretamente fixado,
uma marca de referência deve ser colocada no fuso e no dispositivo de
fixação, de modo a que o dispositivo de fixação possa ser sempre solto e
recolocado na mesma posição para garantir uma concentricidade ótima.
Não mude os mandris do torno ou as mesas horizontais entre os tornos
sem verificar o bloqueio correto do came.
37.2.3 Montagem de porta peças
ATENÇÃO
A velocidade máxima do fuso da máquina deve ser inferior à velocidade máxima
admissível do porta peças utilizado.
Ponta de centragem
1. Limpe o cone interior do alojamento do fuso giratório.
2. Limpe o cone Morse e o cone da ponta de centragem.
3. Pressione a ponta de centragem com o cone Morse para dentro do
cone interior do alojamento do fuso giratório.
Mesa horizontal
5. Verifique as superfícies de fixação no alojamento do fuso giratório e no porta peças a ser
montado para verificar a limpeza e a não danificação das superfícies de receção.
6. Verifique se todos os parafusos de aperto no alojamento do fuso giratório estão na posição
aberta.
7. Levante a mesa horizontal para cima do alojamento do fuso giratório.
8. Fixe os parafusos de aperto como descrito na secção «Verificar a fixação do mandril do
torno»
Mandril de 4 mandíbulas
AVISO
O ombro da centragem do mandril de 4 mandíbulas no flange de montagem não foi
terminado por razões de concentricidade. O flange de montagem deve ser adaptado
ao mandril de 4 mandíbulas.
1. Verifique as superfícies de fixação no alojamento do fuso giratório e no flange para o
mandril de 4 mandíbulas a ser montado para verificar a limpeza e a não danificação das
superfícies de receção.
