LINEAR 5 MK II 1.0

40

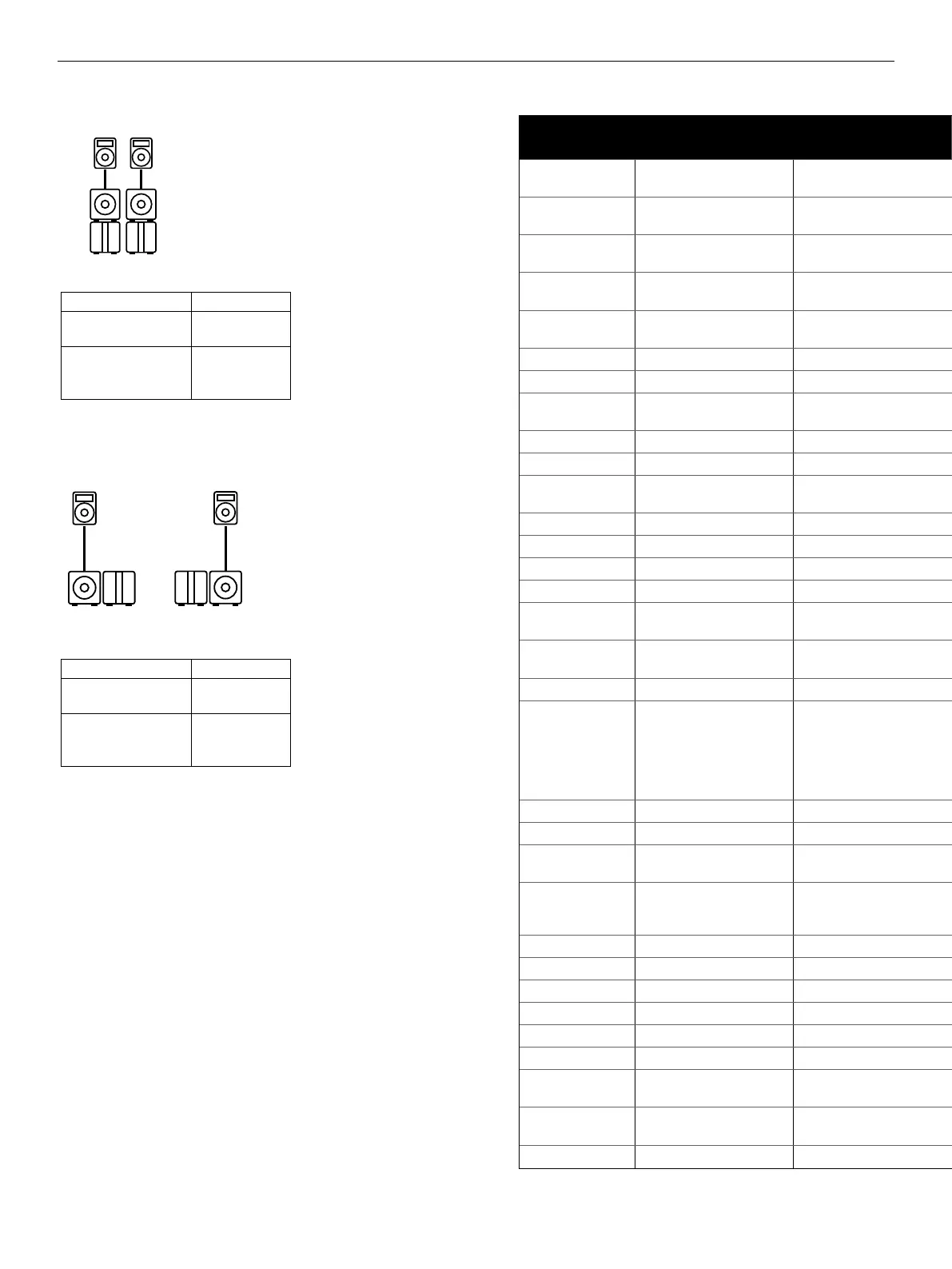

5.4 Configuración de un sistema cardioide vertical 1:1

Sistema cardioide con un mástil de altavoz. Los

subwoofers inferiores están orientados hacia

atrás.

Preajustes:

Partes superiores Low Cut

LINEAR 5 MK II

subwoofer

Front

LINEAR 5 MK II

subwoofer

Cardioid 1:1

vertical

5.5 Configuración de un sistema cardioide horizontal 1:1

Sistema cardioide con bajos uno al

lado del otro. Un subwoofer está orien-

tado hacia atrás.

Presets:

Partes superiores Low Cut

LINEAR 5 MK II

subwoofer

Front

LINEAR 5 MK II

subwoofer

Cardioid 1:1

horizontal

Encontrará varios ejemplos detallados de configuración y cableado

para su sistema LINEAR 5 MK II a partir de la página 42.

6 Accesorio opcional de HK Audio

HK Audio ofrece fundas protectoras contra la intemperie para todos los

modelos LINEAR 5 MK II. También sirven para proteger los altavoces

durante el transporte y a prueba de salpicaduras durante el funcionamiento.

Visite las páginas de producto de LINEAR 5 MK II en www.hkaudio.com para

obtener más información.

7 Datos técnicos

Modelo LINEAR 5 MK II

XA 110

LINEAR 5 MK II

XA 112

LINEAR 5 MK II

FA 112

LINEAR 5 MK II

XA 115

LINEAR 5 MK II

FA 115

LINEAR 5 MK II

115 Sub A

LINEAR 5 MK II

118 Sub A

Máx. SPL@10% THD 127dB medio espacio

(70Hz – 12kHz promediado)

128dB medio espacio

(70Hz – 12kHz promediado)

128dB medio espacio

(70Hz – 12kHz promediado)

130dB medio espacio

(70Hz – 12kHz promediado)

130dB medio espacio

(70Hz – 12kHz promediado)

127dB medio espacio

(42Hz – 100Hz promediado)

130dB medio espacio

(42Hz – 100Hz promediado)

Máx. SPL Peak@10%

THD

135dB medio espacio 136dB medio espacio 135dB medio espacio 138dB medio espacio 138dB medio espacio 130dB medio espacio 131dB medio espacio

Respuesta de frecuen-

cia +/-3dB

74Hz – 12kHz 73Hz – 12kHz 70Hz – 12kHz 64Hz – 12kHz 57Hz – 12kHz 44Hz – X-over 42Hz – X-over

Respuesta de frecuen-

cia -10dB

68Hz – 19kHz 67Hz – 19kHz 55Hz – 19kHz 59Hz – 19kHz 54Hz – 19kHz 40Hz – X-over 38Hz – X-over

Potencia de la etapa

final (RMS/Peak)

600 / 1200W 600 / 1200W 600 / 1200W 600 / 1200W 600 / 1200W 600 / 1200W 1000 / 2000W

Tipo de etapa final Class D – Biamped Class D – Biamped Class D – Biamped Class D – Biamped Class D – Biamped Class D Class D

Altavoz de graves - - - - - 1x 15" con bobina oscilatoria de 3" 1x 18" con bobina oscilatoria de 4"

Altavoz de graves/

medios

1x10" con bobina oscilatoria

de 2"

1x 12" con bobina oscilatoria

de 2,5"

1x 12" con bobina oscilatoria

de 2,5"

1x 15" con bobina oscilatoria

de 3"

1x 15" con bobina oscilatoria

de 3"

- -

Altavoz de agudos 1" con bobina oscilatoria de 1,4" 1" con bobina oscilatoria de 1,7" 1" con bobina oscilatoria de 1,7" 1" con bobina oscilatoria de 1,7" 1" con bobina oscilatoria de 1,7" - -

Característica de difusor 80° x 60° CD bocina, giratorio 80° x 60° CD bocina, giratorio 60° x 40° CD bocina, giratorio 70° x 50° CD bocina, giratorio 60° x 40° CD bocina, giratorio - -

Frecuencia de separa-

ción activa

2,1kHz FIR X-Over con 72dB/

oct.

1,9kHz FIR X-Over con 72dB/

oct.

1,6kHz FIR X-Over con 72dB/

oct.

1,6kHz FIR X-Over con 72dB/

oct.

1,6kHz FIR X-Over con 72dB/

oct.

- -

Nivel de entrada máx. 20dBu 20dBu 20dBu 20dBu 20dBu 20dBu 20dBu

Conexiones analógicas 1x XLR combo balanceado 1x XLR combo balanceado 1x XLR combo balanceado 1x XLR combo balanceado 1x XLR combo balanceado 2x XLR combo balanceado 2x XLR combo balanceado

Analog Thru 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 2x XLR balanceado 2x XLR balanceado

DSP Out 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado 1x XLR balanceado

Conexión de red

informática

etherCON RJ45, 1x In etherCON RJ45, 1x In etherCON RJ45, 1x In etherCON RJ45, 1x In etherCON RJ45, 1x In etherCON RJ45, 1x In, 1x Thru etherCON RJ45, 1x In, 1x Thru

Presets de filtros Flat, Monitor, Low Cut, Remote Flat, Monitor, Low Cut, Remote Flat, Boost, Low Cut, Remote Flat, Monitor, Low Cut, Remote Flat, Boost, Low Cut, Remote Front, Cardioid 1:1 vertical,

Cardioid 1:1 horizontal, Remote

Front, Cardioid 1:1 vertical,

Cardioid 1:1 horizontal, Remote

Software remoto DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS) DSP CONTROL (Windows, Mac OS)

Funciones DSP EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

alto, filtro de paso bajo, pola-

ridad, nivel, retardo, limitador,

mute

EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

alto, filtro de paso bajo, pola-

ridad, nivel, retardo, limitador,

mute

EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

alto, filtro de paso bajo, pola-

ridad, nivel, retardo, limitador,

mute

EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

alto, filtro de paso bajo, pola-

ridad, nivel, retardo, limitador,

mute

EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

alto, filtro de paso bajo, pola-

ridad, nivel, retardo, limitador,

mute

EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

bajo, polaridad, nivel, retardo,

limitador, mute

EQ de 10 bandas, totalmente

paramétrico, con característica

de filtro variable, filtro de paso

bajo, polaridad, nivel, retardo,

limitador, mute

Frecuencia de muestreo 48kHz 48kHz 48kHz 48kHz 48kHz 48kHz 48kHz

Latencia del sistema Inferior a 2ms Inferior a 2ms Inferior a 2ms Inferior a 2ms Inferior a 2ms Inferior a 2ms Inferior a 2ms

Conexión de red 1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

1x Conector IEC con sistema de

seguridad V-Lock, 100-240 V

Consumo de potencia 1A / 100–240V consumo

de corriente nominal según

EN62368-1

1A / 100–240V consumo

de corriente nominal según

EN62368-1

1A / 100–240V consumo

de corriente nominal según

EN62368-1

1A / 100–240V consumo

de corriente nominal según

EN62368-1

1A / 100–240V consumo

de corriente nominal según

EN62368-1

1A / 100–240V consumo

de corriente nominal según

EN62368-1

1,9A / 100–240V consumo

de corriente nominal según

EN62368-1

Ángulo de instalación 31° 31° - 31° - -

Montaje en mástil DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° DuoTilt 3°/7° 1x M20 1x M20

Puntos de suspensión 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) 3x M8 (AP-8) - -

Asas de transporte 1x SingleGrip 2x SingleGrip 2x MultiGrip 2x MultiGrip, 1x SingleGrip 2x MultiGrip 2x MultiGrip 2x MultiGrip

Carcasa Híbrida (abedul-Multiplex/MDF) Híbrida (abedul-Multiplex/MDF) Híbrida (abedul-Multiplex/MDF) Híbrida (abedul-Multiplex/MDF) Híbrida (abedul-Multiplex/MDF) Híbrida (abedul-Multiplex/MDF) abedul-Multiplex

Superficie Laca acrílica, negra Laca acrílica, negra Laca acrílica, negra Laca acrílica, negra Laca acrílica, negra Laca acrílica, negra Laca acrílica, negra

Rejilla frontal Rejilla metálica de 2mm con

espuma negra acústica

Rejilla metálica de 2mm con

espuma negra acústica

Rejilla metálica de 2mm con

espuma negra acústica

Rejilla metálica de 2mm con

espuma negra acústica

Rejilla metálica de 2mm con

espuma negra acústica

Rejilla metálica de 2mm con

espuma negra acústica

Rejilla metálica de 2mm con

espuma negra acústica

Dimensiones (AxAxP) 36 x 52.5 x 30 cm

14-1/16 x 20-43/64 x 11-13/16"

36 x 59 x 30,5 cm

14-1/16 x 23-15/64 x 12-1/32"

37 x 67 x 36,5 cm

14-9/16 x 26-3/8 x 14-3/8"

45 x 68.5 x 42 cm

17-23/32 x 26-31/32 x 16-17/32"

44,8 x 70,7 x 44,75 cm

17-2/3 x 27-4/5 x 17-2/3"

48 x 53,5 x 67,5 cm

18-57/64 x 21-1/16 x 26-37/64"

55 x 56 x 68,5cm

21-21/32 x 22-3/64 x 26-31/32"

Peso 14,9kg / 32,85lbs 17,6kg / 38,80lbs 21,9kg / 48,28lbs 27,6kg / 60,85lbs 30,2 kg / 66,47 lbs 32,9kg / 72,53lbs

41,6kg / 91,71lbs
