subwoofer de radiación directa. Se puede utilizar apilado o uno al lado del

otro en modo cardioide, manteniendo una distancia de al menos un metro

de las paredes.

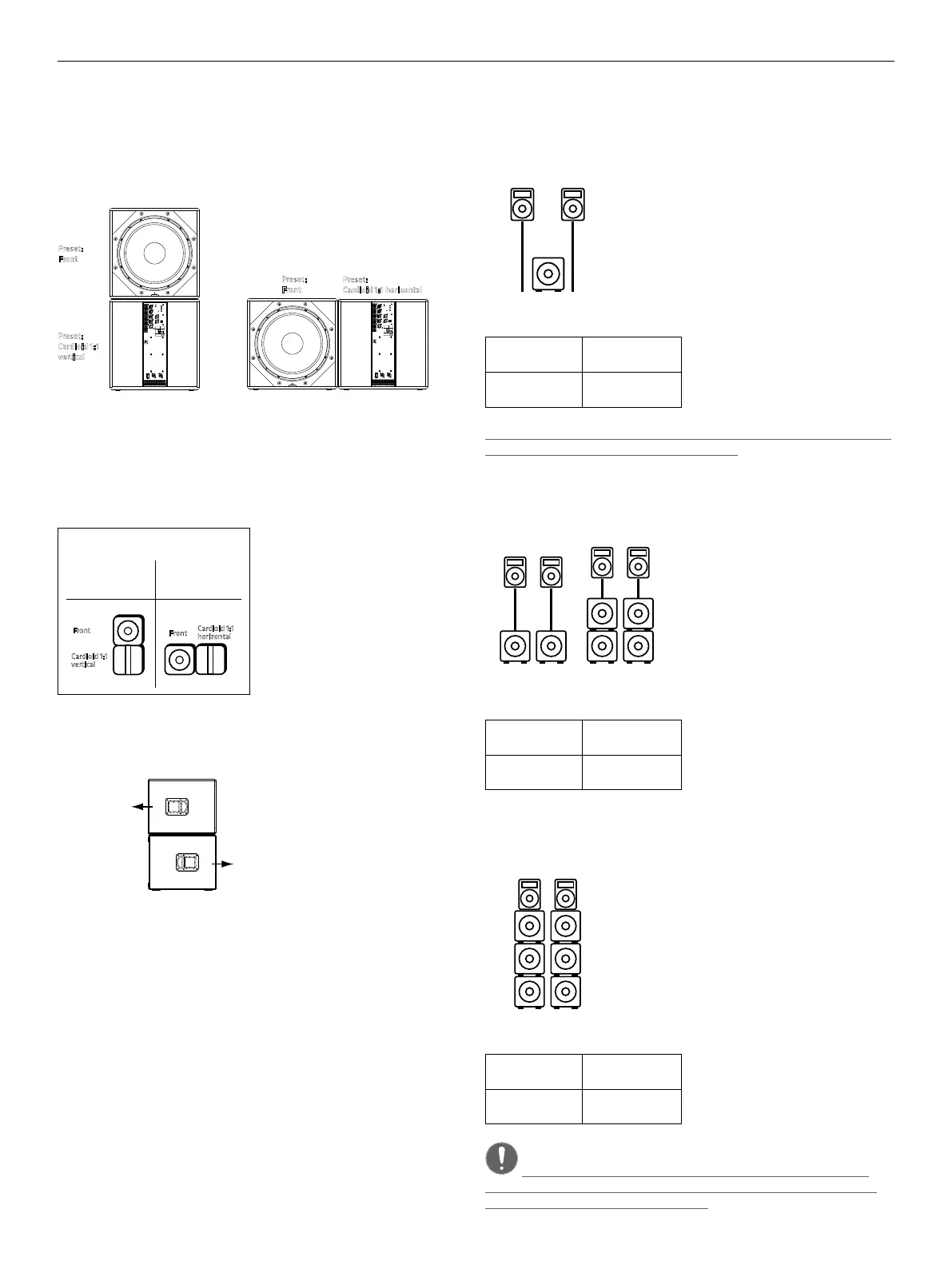

Puede elegir entre dos conﬁguraciones cardioides: Cardioid 1:1 vertical y

Cardioid 1:1 horizontal. Los diagramas siguientes muestran la vista frontal

desde la perspectiva del público.

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

Preset:

Front

Preset:

Cardioid 1:1 horizontal

LINEAR 5

118 Sub A

MADE IN GERMANY

Preset:

Front

Preset:

Cardioid 1:1

vertical

LINEAR 5 MK II

118 Sub A

MADE IN GERMANY

Settings

Front

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

Leave 1 meter of space

in each direction!

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

LINEAR 5

118 Sub A

MADE IN GERMANY

LINEAR 5 MK II

118 Sub A

MADE IN GERMANY

Settings

Front

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

Leave 1 meter of space

in each direction!

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

Seleccione el preset adecuado para la conﬁguración dada en el panel poste-

rior del subwoofer LINEAR 5 MK II. Consulte la sección 2,

●

Preset para

más información.

Preset Settings

Front

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

Cardioid 1:1

vertical

Cardioid 1:1

horizontal

Ambas conﬁguraciones atenúan el nivel de presión sonora hacia atrás hasta

34 dB y aumentan el SPL hacia delante unos 2 dB.

Front:

+2 dB

Rear:

–34 dB

¿Cuándo tiene sentido una conﬁguración cardioide?

Mientras que las frecuencias medias y altas pueden irradiarse en patrones

direccionales, las bajas frecuencias son esféricas. Esto a menudo provoca un

exceso desagradable de graves en el escenario y detrás de él. Además, los

organizadores exigen cada vez más precisión en la distribución del sonido,

por ejemplo en las carpas de los centros urbanos. La forma más eﬁcaz de

conseguirlo en la gama de graves es con la tecnología Cardioide (cancelan-

do las frecuencias radiadas hacia atrás). Por lo tanto, ambos subwoofers

LINEAR 5 MK II cumplen todos los requisitos para implementar rápida y

fácilmente conﬁguraciones Cardioides eﬁcaces, tanto mecánicamente como

con los juegos de ﬁltros disponibles.

5 Ejemplos del sistema

5.1 Instalación como sistema 2.1 Stereo

Gracias a los preampliﬁcadores estéreo integrados

del subwoofer LINEAR 5 MK II, puede conﬁgurar

fácilmente un sistema 2.1, enrutando los canales

izquierdo y derecho a un subwoofer LINEAR 5 MK

II y reenviando después sus señales a las unidades

de medios/agudos a través de sus puertos Thru.

Los patrones de gran alcance del LINEAR 5 MK II

110 XA son perfectos para esta aplicación.

Presets:

Partes supe-

riores

Low Cut

LINEAR 5 MK II

subwoofer

Front

Para garantizar una imagen lo más equilibrada posible, centre el subwoo-

fer entre las dos unidades de medios/agudos.

5.2 Instalación con la barra distanciadora

Si desea colocar las unidades de

medios/agudos en mástiles de altavoz

en lugar de soportes, simplemente

enrosque un mástil con rosca M20 en el

soporte para mástil M20 del subwoofer

LINEAR 5 MK II.

Preajustes:

Partes supe-

riores

Low Cut

LINEAR 5 MK II

subwoofer

Front

5.3 Instalación apilada

Colocando tres subwoofers LINEAR 5 MK II uno

encima del otro se crea una pila de 1.65 m. Puede

colocar las unidades de medios/agudos directa-

mente sobre las cajas de graves.

Preajustes:

Partes supe-

riores

Low Cut

LINEAR 5 MK II

subwoofer

Front

Nota: La instalación como pila sólo debe ser llevada a cabo por

personal cualiﬁcado y con las normas adecuadas, como la sujeción con

correas de amarre en superﬁcies planas.
