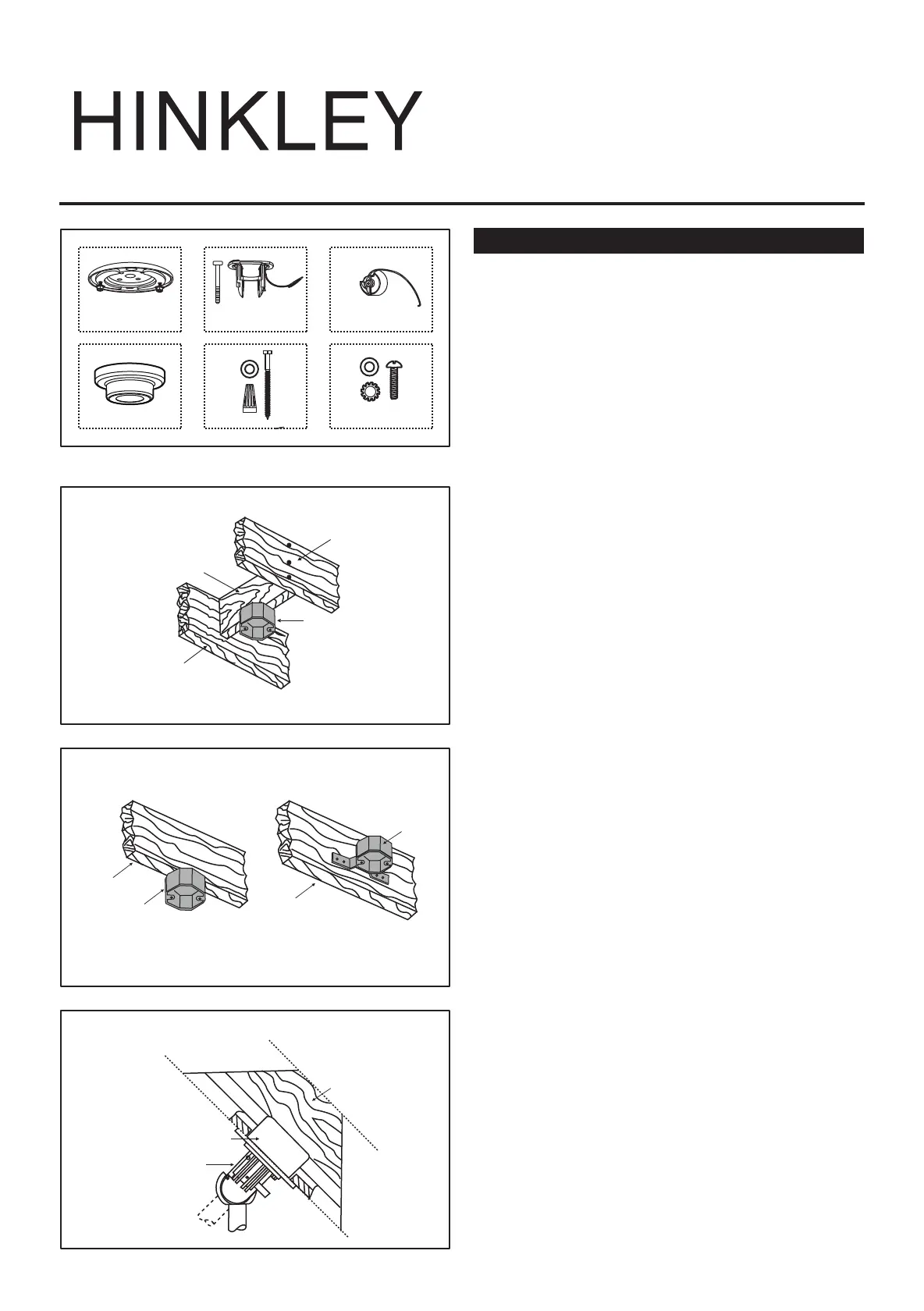

PARTES
INSTRUCCIONES DE INSTALACIÓN DEL
KIT ADAPTADOR PARA TECHOS
INCLINADOS
Modelo: 992002FXX
D
E
A
B
F
C
A. Placa de montaje
B. Soporte para colgar con pasador de
seguridad de 3/16” X 65 mm
C. Bola colgante
D. dosel
E. Tornillos para madera #12 x 3" (2 piezas),
Tuercas para cables (3 piezas), Arandelas (2
piezas),
F. Tornillos de montaje #8-32W X 1" piezas,
arandela (2 piezas), arandela estrella (2 piezas)
Fig. 1
Fig. 2
Fig. 3
TECHO ANGULADO
ÁNGULO MÁXIMO DE
60°
OPCIONES DE MONTAJE
Asegúrese de que la caja eléctrica que p6-ha
seleccionado para montar su ventilador de techo
esté listada por UL y clasificada para uso con
ventiladores de techo.
NOTA: Asegúrese de que la energía eléctrica esté
apagada antes de comenzar. Desconéctelo en la
caja del circuito principal.
Asegure la caja eléctrica directamente a la
estructura del edificio. Utilice sujetadores y
materiales de construcción adecuados. La caja
eléctrica y su soporte deben poder soportar
completamente el peso en movimiento del
ventilador (al menos 35 libras). No utilice cajas de
salida de plástico.
Las figuras 1 y 2 son ejemplos de diferentes
formas de montar la caja eléctrica.
viga de techo
Outlet box
W/Bracket
viga de techo
Tirante cruzado
viga de techo
viga de techo
Caja de salida
La abertura del
colgador debe
estar hacia
arriba.
Caja de salida
viga de techo
Caja de
salida
