Nummer des Teils
Beschreibung des Teils
88
Dübel
74
Unterlegscheibe
73
Sicherungsmutter
7
Hinterradrahmen
6
Rechtes Rad
5
Linkes Rad

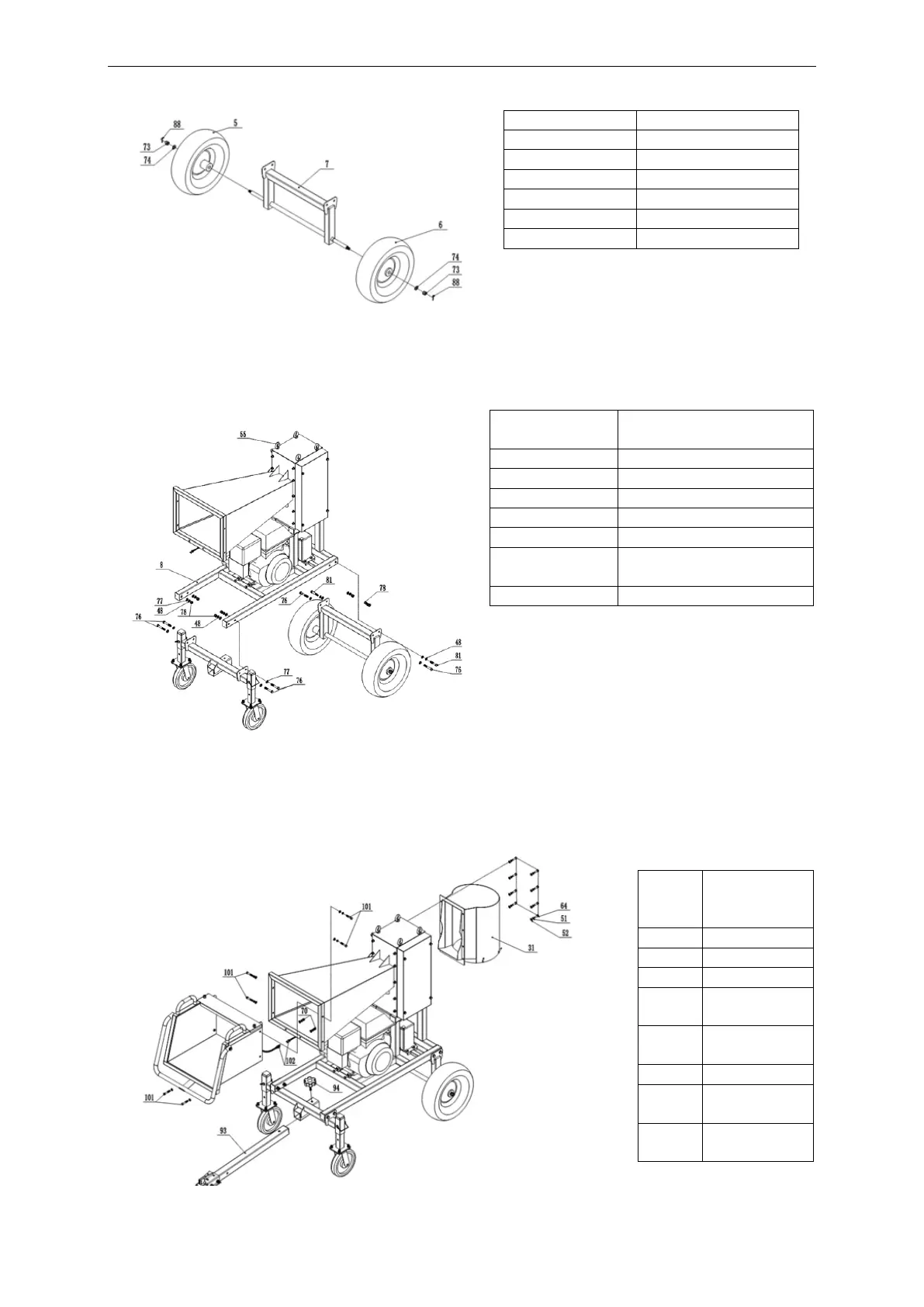

Montieren Sie die linken und rechten Reifen 5 und 6 mit den Beschlägen auf den Hinterradrahmen 7 und
warten Sie auf den nächsten Montageschritt.
D. Vorderräder/Hinterradrahmen/Hauptrahmenmontage
Nummer des
Teils
Beschreibung des Teils
81
Bolzen
78
Sicherungsmutter
77
Unterlegscheibe
76
Bolzen
51
Federunterlage
55
Ringschraube - zum
Anheben
48
Federunterlage
Wählen Sie mindestens zwei Ringschrauben 55 als Haupthebepunkte und heben Sie den Hauptrahmen 8
langsam mit einer Hebevorrichtung mit einer Tragkraft von über 1000 kg auf eine Höhe von 50-70 cm über
dem Boden, wobei Sie auf Sicherheit achten müssen. Wie in der obigen Abbildung dargestellt, können die
Vorderräder und der Hinterradrahmen mit Beschlägen am Hauptrahmen 8 befestigt werden.
E. Auslauftrichter/Oberteil des Einfülltrichters/Hauptrahmenmontage
Numm
er des
Teils
Beschreibung
des Teils
102
Leine
101
Bolzen
94
Drehknopf
93
Abschleppstan
ge
70
Sicherungsmu
tter
64
Bolzen
52
Unterlegschei
be
51
Federunterlag
e
