DE
Nummer
des Teils
Beschreibung des Teils
92
Obere Abdeckung für den
oberen Teil des Einfülltrichters
91
Oberer Teil des Einfülltrichters
70
Sicherungsmutter
69
Bolzen
68
Buchse
67
Unterlegscheibe
66
Bolzen
51
Federunterlage
50
Bolzen
11
Feder
10
Sicherheitsbügel

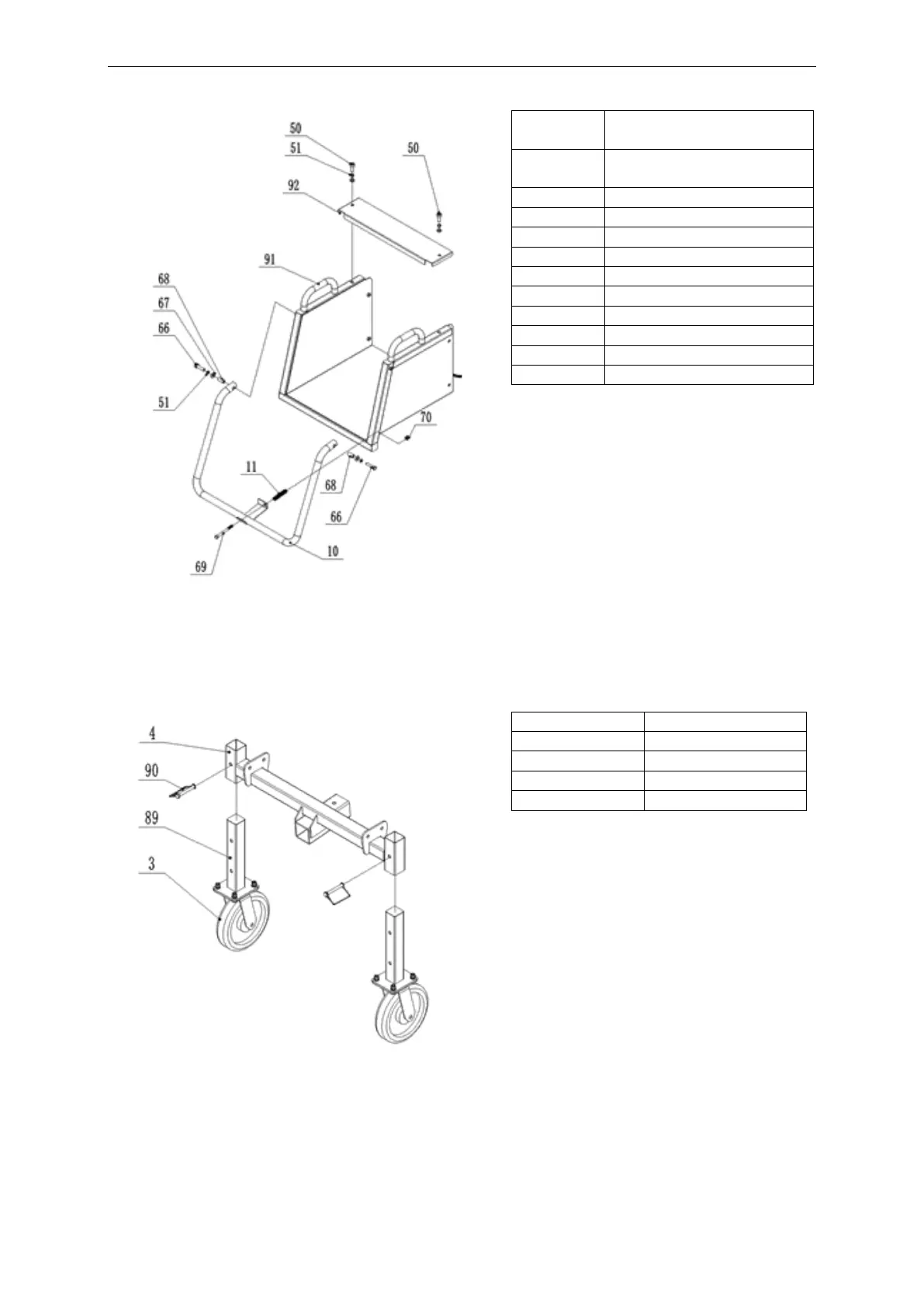

Installieren Sie zunächst den Sicherheitsbügel 10, wie in der Abbildung gezeigt, mit Hilfe der Beschläge und
der Feder, um ihn am oberen Teil des Einfülltrichters 91 zu befestigen, und installieren Sie dann die obere
Abdeckung für den oberen Teil des Einfülltrichters 92 mit Hilfe der Schraube 50 am oberen Teil des
Einfülltrichters 91, und warten Sie auf den nächsten Installationsschritt.
B. Montage der Vorderräder
Nummer des Teils
Beschreibung des Teils
90
D-Pin
89
Vorderradfuß
4
Vorderräder Rahmen
3
Omnidirektionales Rad
Montieren Sie den Vorderradfuß 89 wie in der Abbildung gezeigt mit dem D-Stift 90 am Vorderradrahmen 4
und warten Sie den nächsten Montageschritt ab.
C. Montage des Hinterradrahmens
