08.12.2021 08.12.2021
4 5
DE DE
13 Scheibe M16 5x
14 Mutter M8 9x
15 Schraube M8x58 1x
16 Kunststoverbindungsstück 1x
A Wagenboden 1x
B Vorderachse 1x
C Hinterachse 1x
D Mutter M14 2x
E Scheibe M14 2x
F Grihalterung 1x
G Axiallager 1x
H Gri 1x
I Rad 4x
J Seitenleiste 2x
K Hintere Leiste 1x
L Vordere Leiste 1x
M Splint 8x
N Mutter M10 2x
O Mutter M16 1x
P Schraube M10x55 2x
Q Schraube M16x65 1x
R Splint 4x
S M10 Scheibe 2x
T M16 Scheibe 5x
U M20 Scheibe 1x
V Mutter M20 1x
HT-TWIN 550
HT-TWIN 550
VORBEREITUNG ZUR VERWENDUNG/ ARBEIT MIT DEM
GERÄT

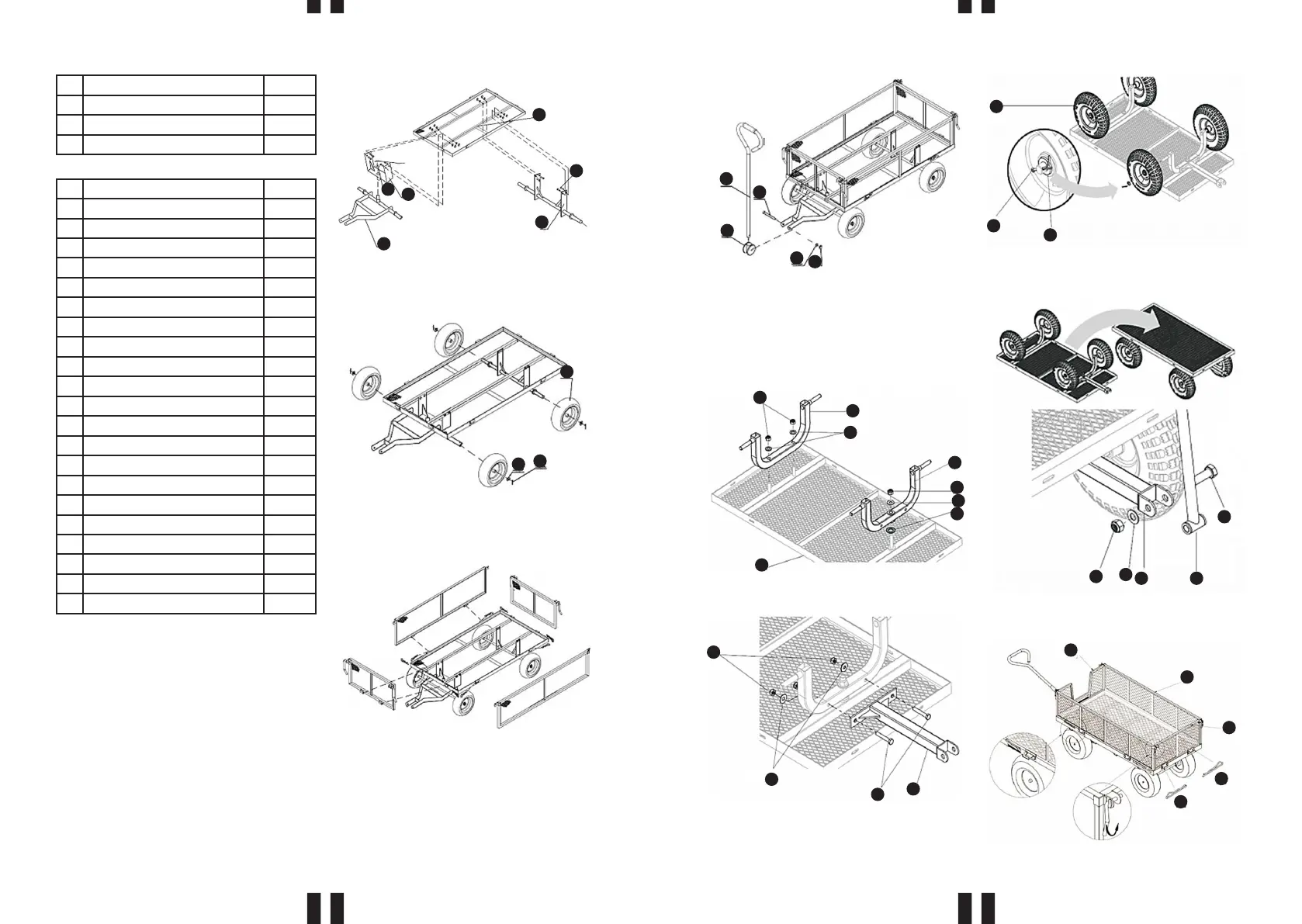

AUFBAU DES GERÄTES
HT-TWIN 300
1. Setzen Sie die Mittelachse auf den Fronthaken(4),
stecken Sie den Kupplungsstift in die Önung
der vorderen Halterung(7), legen Sie die
Unterlegscheibe(13) darauf und sichern Sie sie mit
dem Stift(11). Schrauben Sie die vordere Halterung(7)
und die hintere Halterung(8) mit der Schraube(10),
der Unterlegscheibe(12) und der Mutter(14) an den
Wagenboden(1). Fest anziehen.
2. Setzen Sie die Räder(6) auf die Enden der
vorderen und hinteren Halterungen. Setzen Sie die
Unterlegscheibe(13) auf. Stecken Sie einen Stift(11)
durch die Önungen am Ende jeder Achse und
biegen Sie dann die Enden um.
1. Drehen Sie den Wagenboden(A) um und befestigen
Sie die Hinterachse(C) mit Unterlegscheiben(E) und
Muttern(D). Setzen Sie das Axiallager(G) zwischen
der Vorderachse(B) und dem Boden, legen Sie
dann die Unterlegscheibe(U) auf und ziehen Sie
die Mutter(V) fest. Ziehen Sie die Mutter(V) nicht zu
fest an, achten Sie darauf, dass sich die Vorderachse
drehen kann.
2. Befestigen Sie die Grihalterung(F) mit Schrauben(P),
Unterlegscheiben(S) und Muttern(N) an der
Vorderachse.
5. Befestigen Sie die vorderen und hinteren Leisten
(L und K) mit den Stiften (M) an den Seiten des
Wagens, dann die Seitenleisten (J). Die Scharniere
müssen außen sein.
3. Sichern Sie die Räder(I) mit Muttern(T) und
Splinten(R) an den Achsenden.
4. Drehen Sie den zusammengebauten Wagen um,
befestigen Sie den Gri(H) mit der Schraube(Q),
der Unterlegscheibe(T) und der Mutter(O) an der
Grihalterung(F).
3. Richten Sie die Önungen in der Seitenverkleidung(2)
mit den seitlichen Önungen im Boden des Wagens
aus und stecken Sie dann die B-Stifte(9) durch die
Önungen . Führen Sie den Vorgang auf jeder Seite
des Wagens durch. Jede Verkleidung wird mit zwei
Stiften befestigt.
4. Führen Sie das Ende des Gris(5) in das
Kunststoverbindungsstück(16), setzen Sie dann
das Ganze in die Rahmengabel und richten Sie die
Önungen beider Komponenten aus. Stecken Sie
die Schraube(15) durch die Önungen, setzen Sie
die Unterlegscheibe(12) und die Mutter(14) auf und
ziehen Sie sie fest.
17
10
13
7
8
4
13
11
6
15
16
12
14
5
D
C
E
B
V
U
G
A
N
S
F
P
T
R
I
Q
HF
T
O
L
J
K
M
M
