7
de

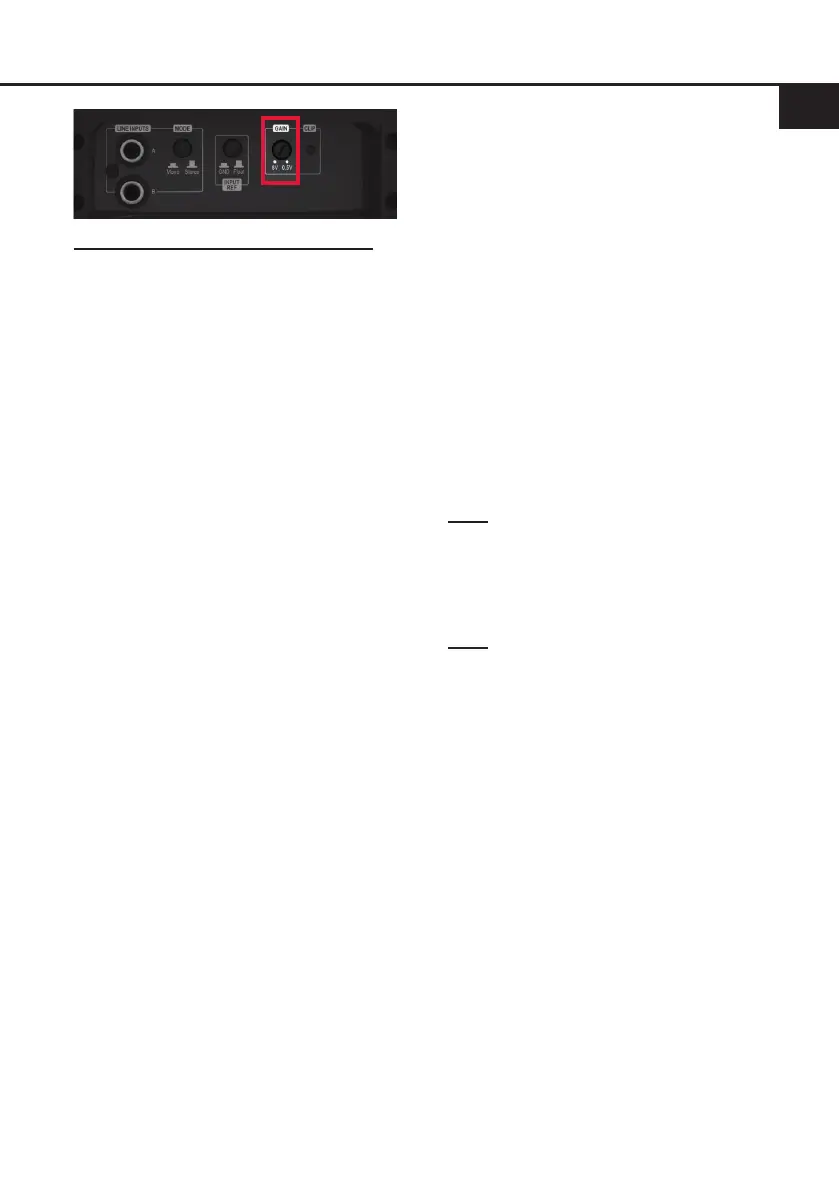

Der Gain-Regelbereich beträgt 0,5 - 8 Volt
Dieser Regler ist kein Lautstärkeregler, son-
dern dient nur der Anpassung.
Werkseitig ist die Eingangsempndlichkeit auf
8 Volt (Linksanschlag) voreingestellt.
Sollte die Signalquelle eine niedrigere Aus-
gangsspannung liefern, kann die Eingangs-
empndlichkeit über den Gain-Regler stufen-
los angehoben werden.
Die Clipping LED (Seite 4, Punkt 5) dient da-
bei als Kontrollinstrument.
Achtung: Schließen Sie während dieser Pro-
zedur keine Lautsprecher an die Ausgänge
des Verstärkers an.
Zur Anpassung der Eingangsempndlichkeit
führen Sie bitte die folgenden Schritte durch:
1. Schalten Sie den Verstärker ein.
2. Drehen Sie die Lautstärke Ihres Radios auf
90 % der Gesamtlautstärke und spielen
Sie ein geeignetes Testsignal, z.B. unser
speziell dafür entwickltes „IGS - Input Gain
Setup“ Signal oder einen 1 kHz Sinus-
Signal ab. Das „IGS - Input Gain Setup“
Signal kann auf www.audiotec-scher.de
herunter geladen werden.
3. Sollte die Clipping LED bereits leuchten,
verringern Sie mit Hilfe des Gain-Reglers
die Eingangsempndlichkeit, bis die Clip-
ping LED erlischt.
4. Erhöhen Sie die Eingangsempndlichkeit
durch Rechtsdrehung bis die Clipping LED
aueuchtet. Drehen Sie nun den Gain-
Regler gegen den Uhrzeigersinn bis die
Clipping LED wieder erlischt.
5. Anschluss der Lautsprecherausgänge
Die Lautsprecherausgänge können direkt mit
den Lautsprecherleitungen verbunden wer-
den. Verbinden Sie niemals die Lautsprecher-
leitungen mit der Kfz-Masse (Fahrzeugkaros-
serie). Dies kann Ihren Verstärker und Ihre
Lautsprecher zerstören.
Die Impedanz pro Kanal darf 1 Ohm nicht
unterschreiten, da sonst die Schutzschaltung
des Verstärkers aktiviert wird. Beispiele für
den Lautsprecher anschluss nden Sie auf
Seite 9 f.
6. Optional: Konguration der Masseanbin-
dung
In bestimmten Fällen kann es notwendig sein,
die Signalmasse der Signaleingänge anzu-
passen. Dies geschieht über den Masseschal-
ter (Seite 4, Punkt 3)
Float: In dieser Schalterstellung wird die
Signalmasse durch einen Dierenzverstärker
von der Bordnetzmasse getrennt.
Dies ist in den meisten Fahrzeugen die opti-
male Einstellung, um Störgeräusche, wie z. B.
von der Lichtmaschine, zu vermeiden.
GND: Die Signalmasse des Eingangs wird di-
rekt mit der Bordnetzmasse verbunden. Diese
Einstellung sollte gewählt werden, wenn bei
der Schalterstellung „Float“ Störgeräusche
auftreten.
