17

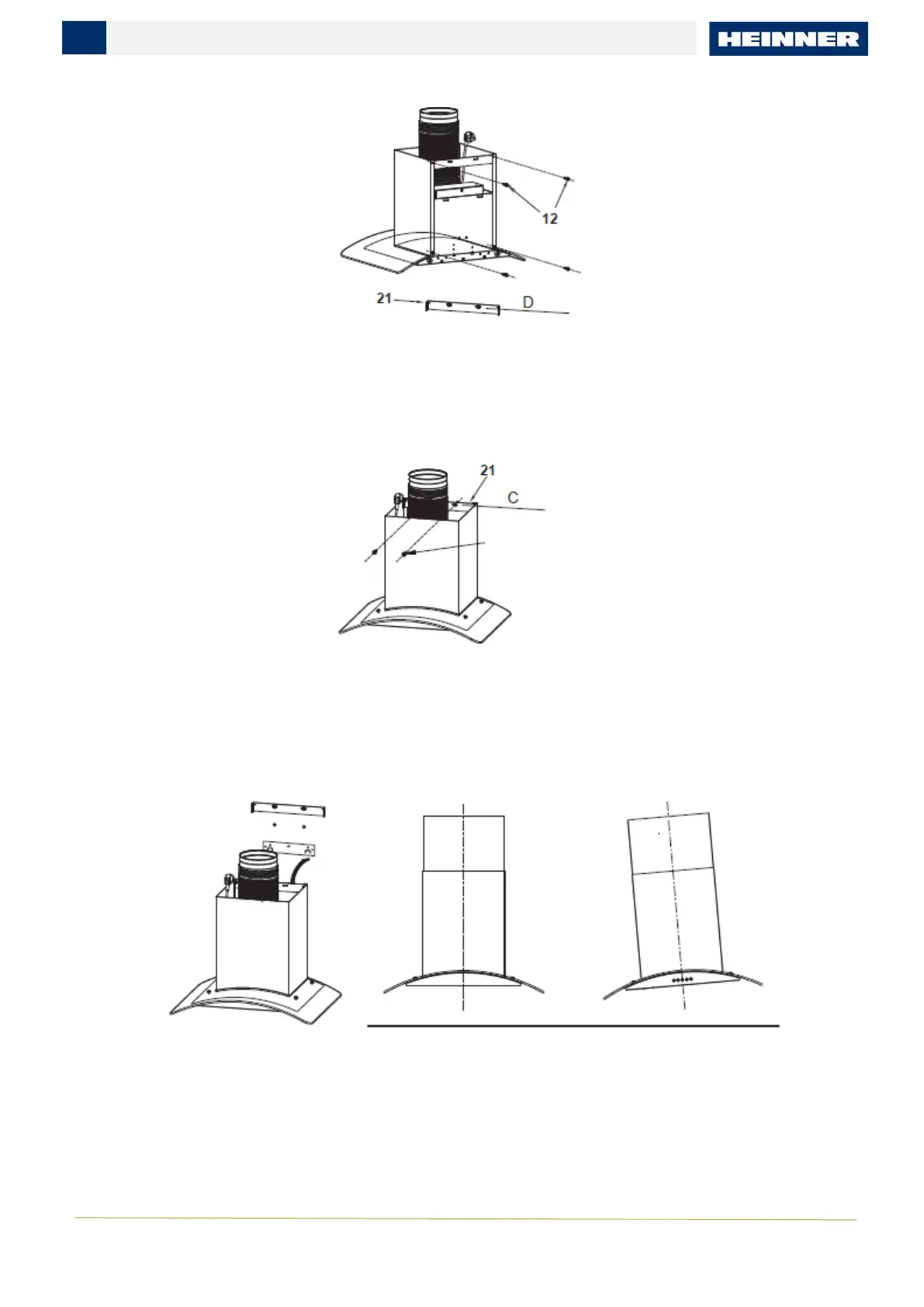

Fixați secțiunea decorativă inferioară a coșului de fum
Fixați tubul de evacuare pe corpul hotei.
Conectați coșul de fum și corpul hotei cu 2 șuruburi 12.
Conectați suportul de fixare a coșului de fum 21 și coșul de fum cu 2 șuruburi 12.
Prindeți corpul hotei
Prindeți corpul hotei de suportul de fixare a hotei 20.
Îndreptați corpul hotei.
Fixați un suport 21 cu 2 șuruburi 10 (ST5x50) pe linia orizontală C pentru a preveni alunecarea accidentală a
corpului hotei de pe suportul de fixare.
Corect
Incorect
2 x șuruburi
(ST5*50)
