5. INSTALARE
GĂURIREA PERETELUI ȘI FIXAREA SUPORTULUI

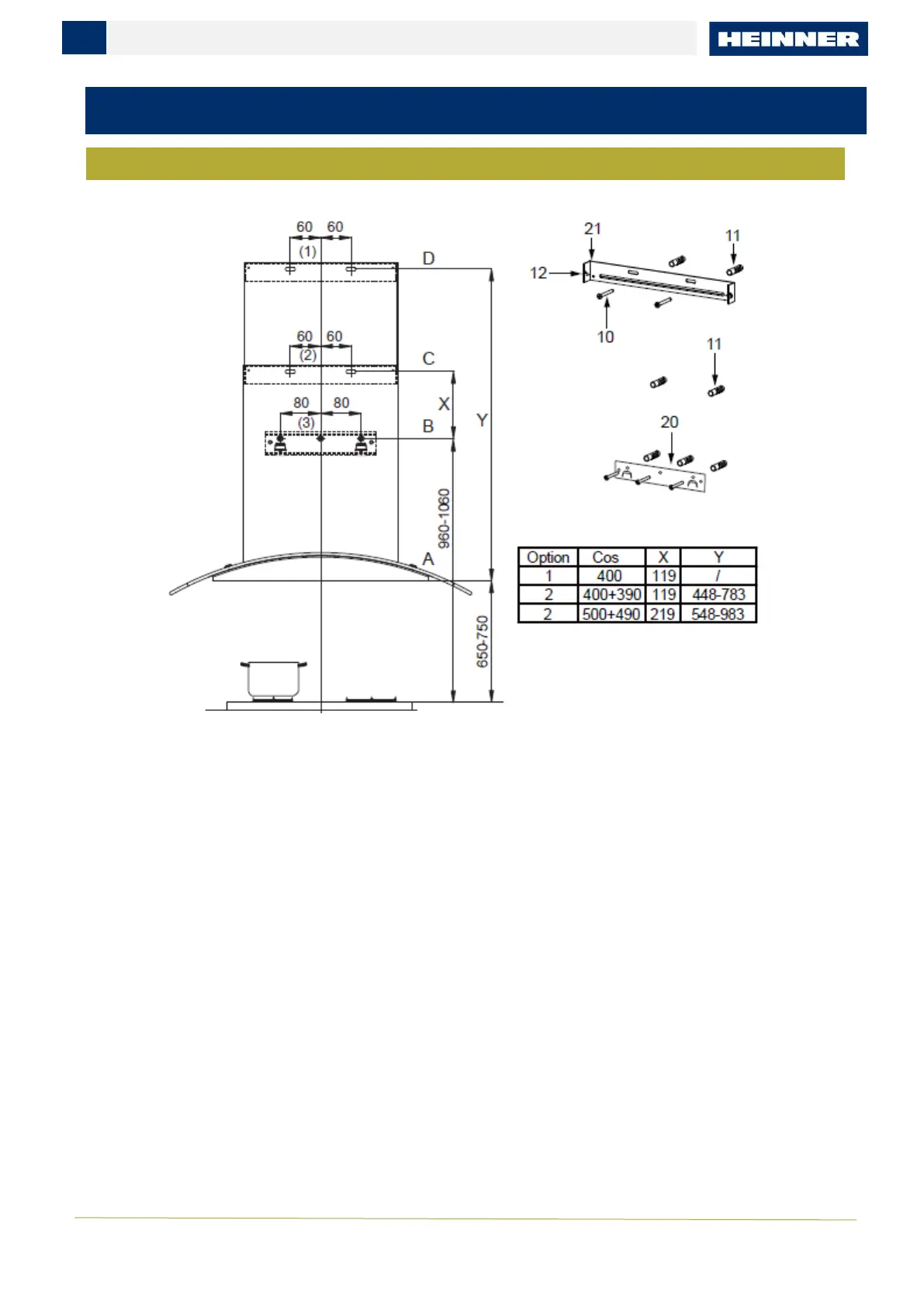

Ca prim pas, efectuați următoarele desene:
O linie verticală până la tavan sau până la limita superioară, în centrul zonei în care urmează să fie montată
hota.
Pentru o funcționare optimă, hota trebuie amplasată la o distanță de 650-750 mm (linia orizontală A )
deasupra plitei mașinii de gătit.
O linie orizontală B la minimum 960-1060
O linie orizontală C la X mm deasupra liniei B.
O linie orizontală D la Y mm deasupra hotei. (opțional: Instalați coșul de fum superior)
Marcați punctele:
Marcați un punct (1) pe linia orizontală D, la 60 mm de linia verticală de referință.
Repetați această operație pe cealaltă parte, asigurându-vă că cele trei marcaje sunt la același nivel.
Marcați un punct (2) pe linia orizontală C, la 60 mm de linia verticală de referință.
Repetați această operație pe cealaltă parte, asigurându-vă că cele trei marcaje sunt la același nivel.
Marcați un punct (3) pe linia orizontală B, la 80 mm de linia verticală de referință.
Repetați această operație pe cealaltă parte, asigurându-vă că cele trei marcaje sunt la același nivel.
Fixați suporturile:
Efectuați găuri în punctele marcate, utilizând un burghiu cu diametrul de 10 mm.
Introduceți diblurile 11 în orificii.
Fixați suportul 20 cu 3 șuruburi 10 (ST5x50) furnizate împreună cu hota, pe linia orizontală B.
Fixați suportul coșului de fum 21 cu 2 șuruburi 10 (ST5x50) furnizate împreună cu hota, pe linia orizontală D.
