www.heinner.com
37

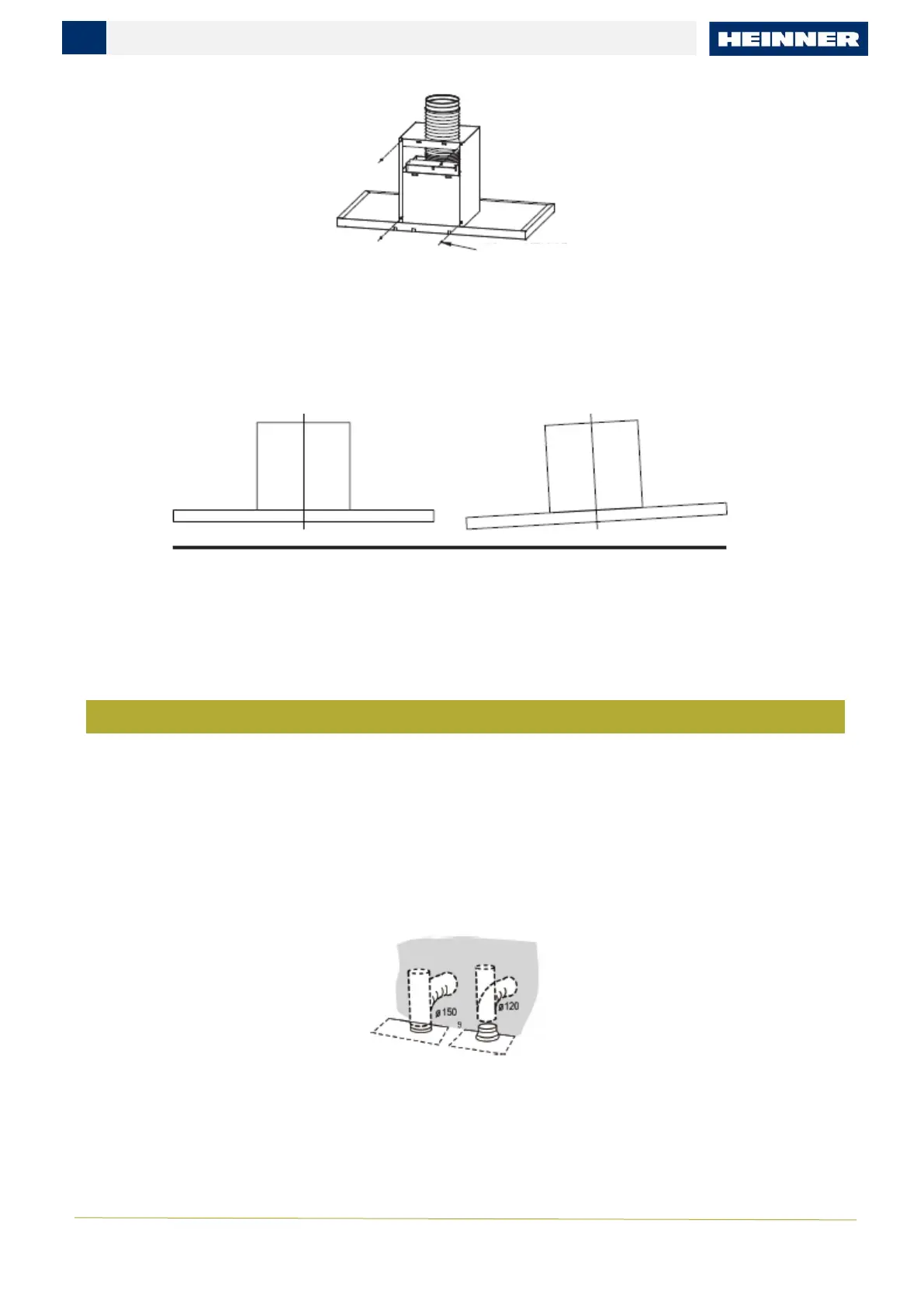

A páraelszívó készülékházának rögzítése
Rögzítse a páraelszívó készülékházát a 20-as tartóhoz.
Igazítsa be a páraelszívó készülékházát úgy, hogy megfelelő helyzetben legyen.
Távolítsa el a szűrőt a páraelszívó készülékháza belsejéből. Helyezze be a 10-es csavarokat az 11-es tiplikbe
az előzőleg kijelölt (3) pontokon.
CSATLAKOZÁSOK
LEVEGŐELVEZETŐ RENDSZER CSŐVEL RENDELKEZŐ KIVITELHEZ
Csővel rendelkező kivitel telepítése esetén csatlakoztassa a páraelszívót a kéményhez egy rugalmas vagy
merev cső segítségével, amelynek átmérője 150 vagy 120 mm, az installációt végző szakember ajánlásai
szerint.
Ha 120 mm átmérőjű levegőelvezető csatlakozást kíván telepíteni, szereljen fel egy 3-as típusú szűkítő
karimát a páraelszívó készülékházán található kivezető nyílásra.
Rögzítse a 4 csövet a helyére elegendő számú rögzítő elemmel (ezek nem tartozékok).
Távolítsa el a készülékből az esetleges aktív szénszűrőket.
A kémény felső dekoratív szakasza (csak a felső dekoratív szakaszra vonatkozik)
Helyezze a kémény felső dekoratív szakaszát (2.2) a kémény alsó dekoratív szakaszába (2.1). Tolja fel a felső
dekoratív szakaszt a B vízszintes vonalig.
Csatlakoztassa a felső dekoratív szakaszt (2.2) a kémény rögzítő tartójához (21) 2 darab 12-es csavarral.
4 x Csavar (ST4.2*9.5)
Helyes
Nem helyes
