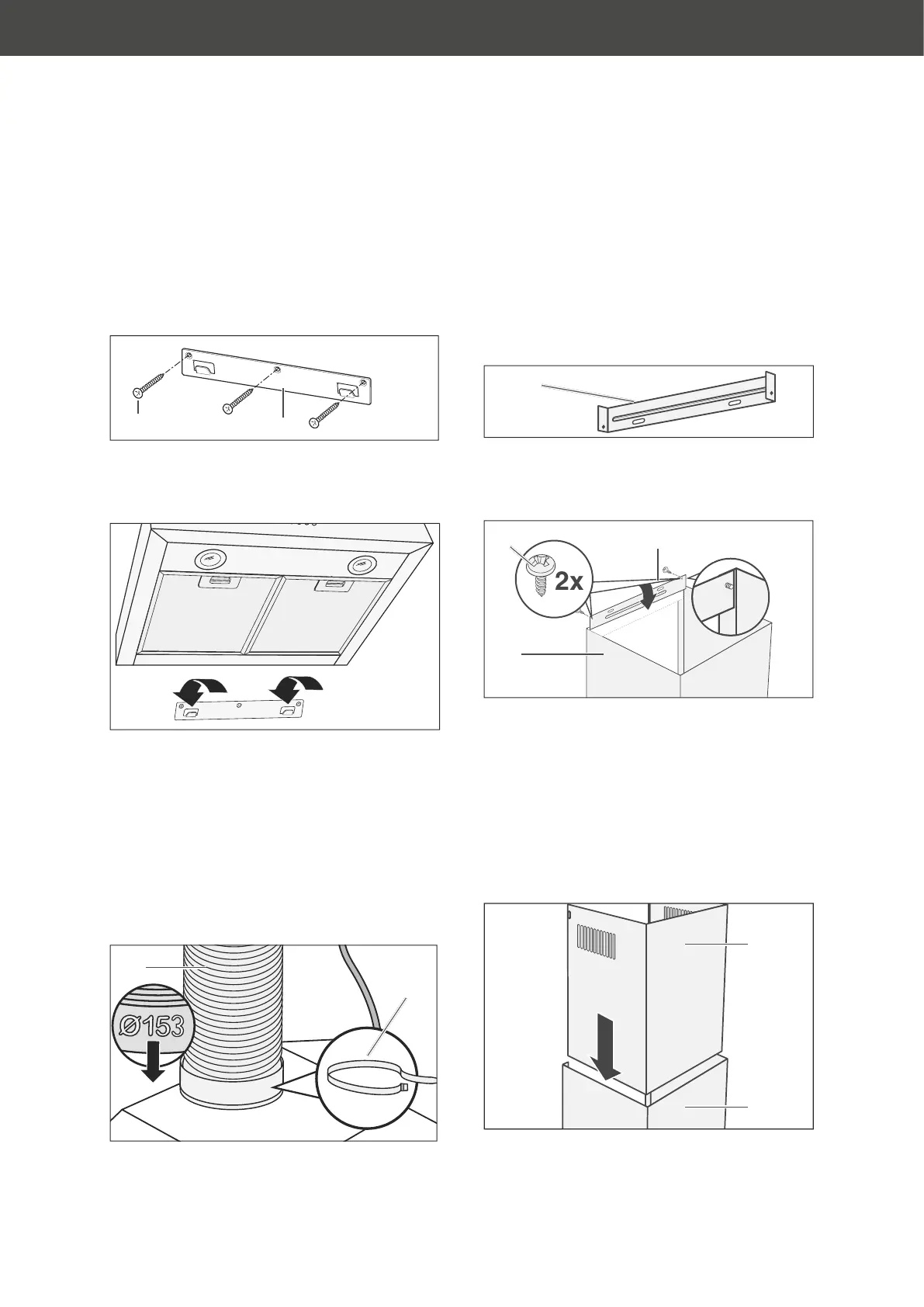

MontageSeite DE-16

1. Setzen Sie die beiden Hälften der Rück-

schlagklappe (5) in die Öffnung oben auf

die Dunstabzugshaube (1).

Achten Sie darauf, dass die Stifte auf den

Klappen außen liegen.

(8)(12)

2. Schrauben Sie die Wandhalterung (8) für

die Dunstabzugshaube mit drei Rundkopf-

schrauben (12) in die Dübel.

3. Hängen Sie die Dunstabzugshaube an die

Wandhalterung (8).

Abluftschlauch anbringen

Der Abluftschlauch (4) muss montiert werden,

wenn Sie die Dunstabzugshaube im Abluftbe-

trieb nutzen wollen.

(10)

(4)

1. Stecken Sie das Ende des Abluftschlau-

ches (4) mit dem größeren Durchmesser

(153 mm) auf den geräteseitigen An-

schlussflansch.

2. Sichern Sie das untere Ende des Ablauf-

schlauchs mit dem Kabelbinder (10).

Kaminblende montieren

(6)

1. Schrauben Sie die Wandhalterung für die

obere Kaminblende (6) mit 2 Rundkopf-

schrauben (11) in die vorbereiteten Dübel.

(7)

(3)

(9)

2. Positionieren Sie das Halteblech (7) so

an der unteren Kaminblende (3), dass es

von innen an den Abkantungen anliegt.

(Schrauben- und Langlöcher zeigen nach

oben).

3. Drehen Sie zwei Blechschrauben (9) von

außen durch das Halteblech (7) und die

untere Kaminblende (3). Ziehen Sie die

Schrauben nur leicht an.

(2)

(3)

4. Schieben Sie den oberen Teil (2) der Ka-

minblende in den unteren Teil (3) der Ka-

minblende.
