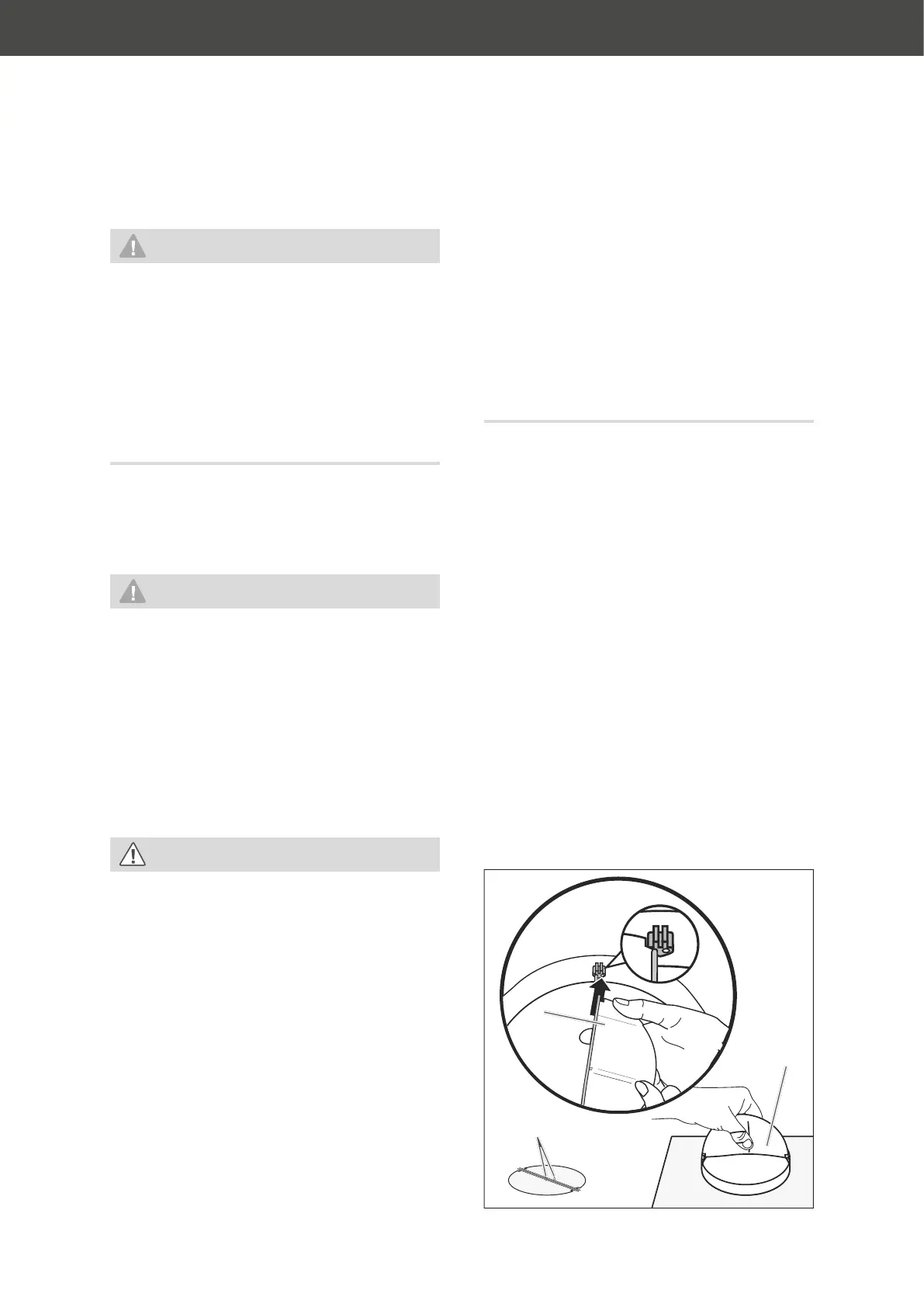

Montage

Seite DE-15

WARNUNG

Stromschlaggefahr!

Ein Fehler bei der Anbringung von Mon

tageschrauben oder Befestigungsein-

richtungen entgegen dieser Anweisung

kann eine elektrische Gefährdung her

vorrufen.

■ Gehen Sie genau nach den Montage-

anweisungen vor.

Bohrlöcher setzen

WARNUNG

Verletzungsgefahr!

Unsachgemäße Installation des Geräts

kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicher-

stellen, dass keine in der Wand ver-

legten Leitungen (Strom, Gas, Wasser

etc.) beschädigt werden; mit einem

Leitungssuchgerät überprüfen.

VORSICHT

Brandgefahr!

Unsachgemäßer Umgang mit dem Ge

rät kann zu einem Brand und zu Sach-

schäden führen.

■ Der Mindestabstand zwischen der Ab

stellﬂäche der Kochgefäße auf der

Kochmulde und dem untersten Teil

der Dunstabzugshaube muss mindes

tens 65 cm betragen, wenn die Dunst-

abzugshaube über einem Gasgerät

eingebaut wird. Wenn die Montage

anweisungen für die Gaskochmulde

einen größeren Abstand vorschreiben,

ist dieser Abstand zu berücksichtigen.

Dieser Abstand von 65 cm kann für

– nicht brennbare Teile der Dunstab

zugshaube und

– Teile, die mit SELV betrieben werden,

verringert werden, falls diese Teile,

wenn sie verformt sind, keinen Zu

gang zu aktiven Teilen erlauben.

1. Um das Gerät exakt über der Mitte des

Herdes platzieren zu können, zeichnen

Sie mit dem Bleistift zunächst eine senk-

rechte Hilfslinie an die Wand.

Verwenden Sie am besten eine Wasser-

waage oder ein Lot von der Zimmerdecke

bis zur Mitte des Herdes.

2. Zeichnen Sie die fünf Bohrlöcher gemäß

obigen Schemas auf der Wand an. Achten

Sie auf den Lochabstand und die waage-

rechte Ausrichtung der Wandhalterungen.

3. Bohren Sie an den markierten Stellen Lö-

cher mit einem Durchmesser, der zu den

Dübeln passt.

4. Stecken Sie die Dübel in die Bohrlöcher.

Dunstabzugshaube anbringen

(5)

Stifte
