Seite DE-17

(7)

(3)

(8)

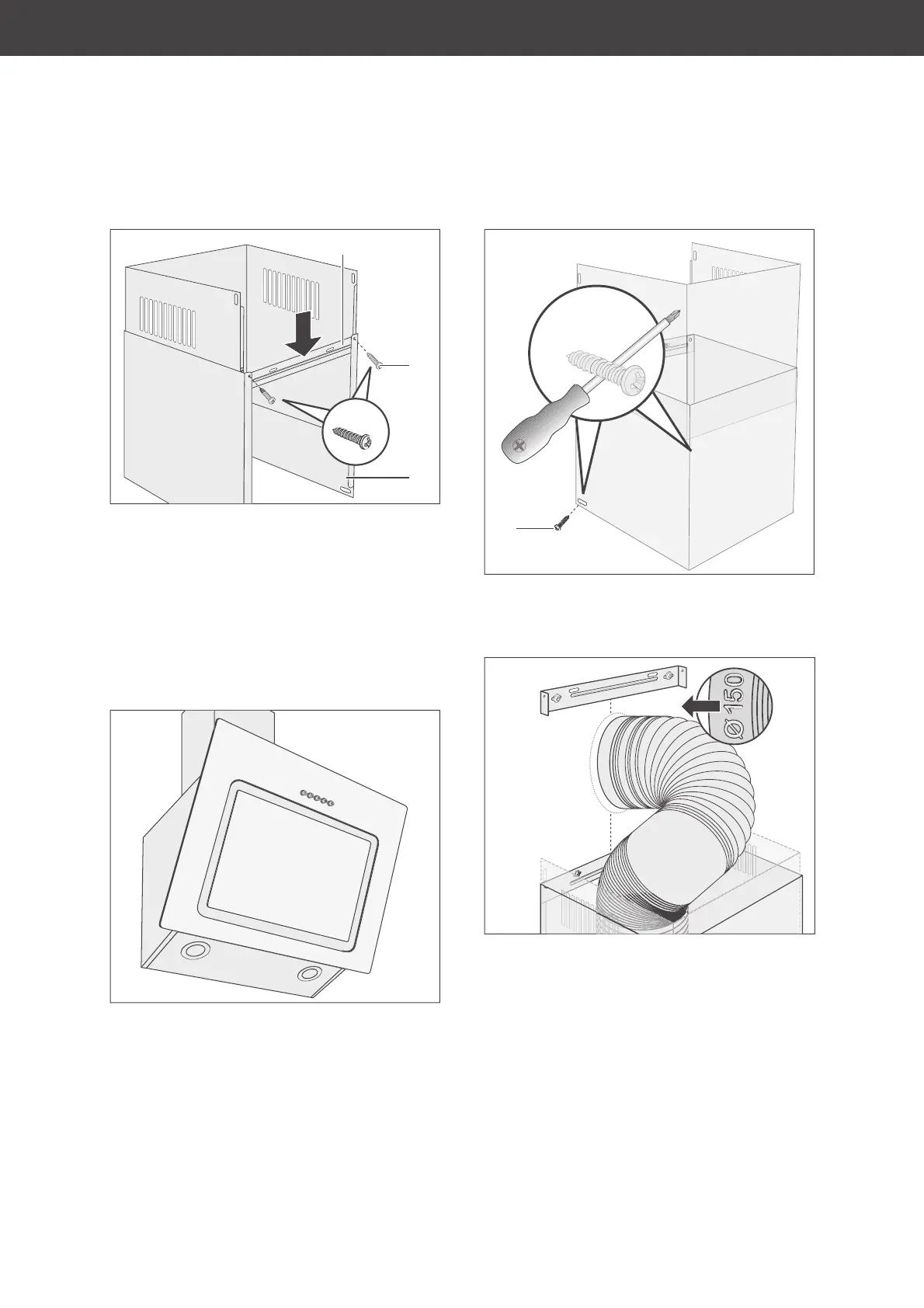

3. Positionieren Sie das Halteblech (7) so

an der unteren Kaminblende (3), dass es

von innen an den Abkantungen anliegt.

(Schrauben- und Langlöcher zeigen nach

oben).

4. Drehen Sie zwei Blechschrauben (8) von

außen durch das Halteblech (7) und die

untere Kaminblende (3). Ziehen Sie die

Schrauben nur leicht an.

5. Setzen Sie beide Teile (2) und (3) der Ka-

minblende auf die Dunstabzugshaube (1),

die geschlossene Seite der Kaminblende

nach vorne.

(8)

6. Schrauben Sie den unteren Teil (3) der

Kaminblende mit 2 Blechschrauben (8)

seitlich an der Dunstabzugshaube (1) fest.

7. Nur bei Abluftbetrieb: Stecken Sie den

Abluftschlauch (4) in den Anschluss des

Wanddurchbruchs (Schlauch ende mit

150 mm Durchmesser).
