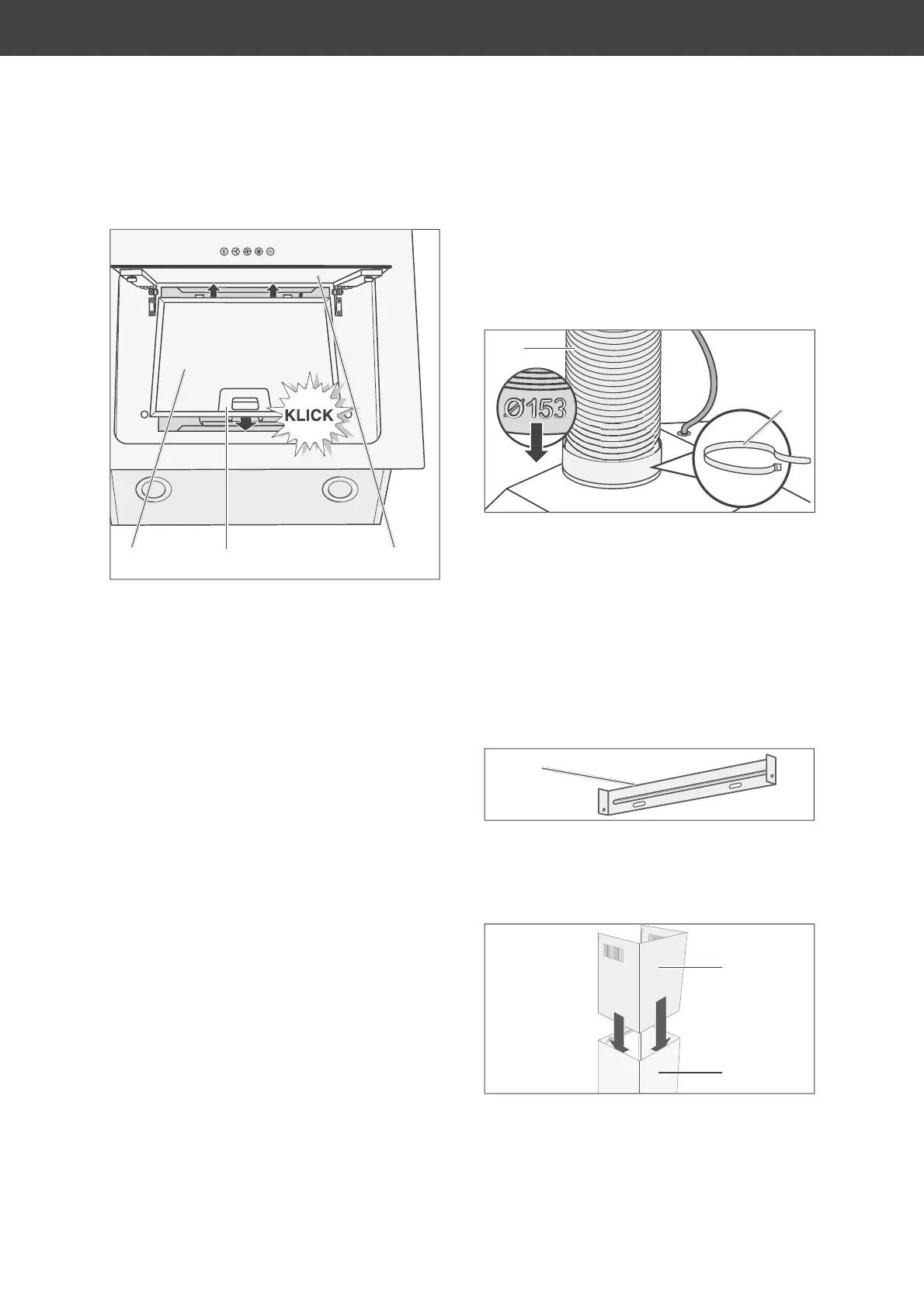

MontageSeite DE-16

(15) (14) (13)

8. Setzen Sie den Fettfilter (15) mit den Zap-

fen in die Aussparungen.

9. Schieben Sie die Verriegelung (14) nach

oben; klappen Sie den Fettfilter (15) zu

und lassen Sie die Verriegelung wieder

los.

10. Klappen Sie die Abdeckung (13) wieder

nach unten und lassen Sie sie einrasten.

Die Dunstabzugshaube ist jetzt an der

Wand montiert.

Abluftschlauch anbringen

Der Abluftschlauch (4) muss montiert werden,

wenn Sie die Dunstabzugshaube im Abluftbe-

trieb nutzen wollen.

(9)

(4)

1. Stecken Sie das Ende des Abluftschlau-

ches (4) mit dem größeren Durchmesser

(153 mm) auf den Anschluss mit der Rück-

schlagklappe.

2. Sichern Sie das untere Ende des Ablauf-

schlauchs mit dem Kabelbinder (9).

Kaminblende montieren

(6)

1. Schrauben Sie die Wandhalterung für die

obere Kaminblende (6) mit 2 Rundkopf-

schrauben (10) in die vorbereiteten Dübel.

(2)

(3)

2. Schieben Sie den oberen Teil (2) der

Kaminblende zur Hälfte in den unteren

Teil (3) der Kaminblende.
