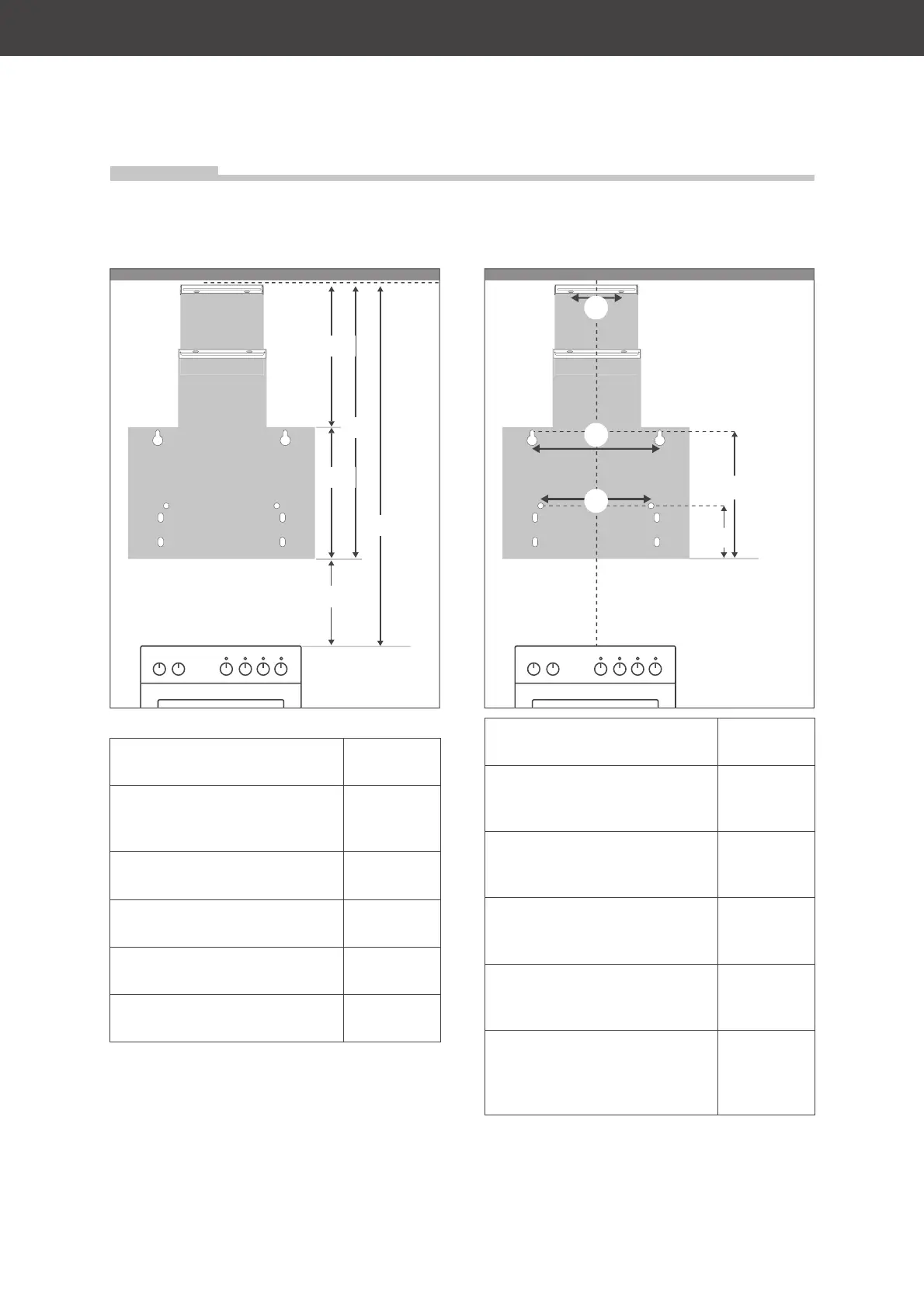

Montage

Platzbedarf

(a)

(b)

(c)

(d)

(e)

Wichtige Einheiten:

Maße

in cm

(a) Mindestabstand zwischen

Herd und Unterkante der

Dunstabzugshaube (1)

65–75

(b) Höhe der Dunstabzugshau-

be (1)

blende, (2) und (3)

44(50)–78

(d) Höhe des gesamten Geräts,

(1), (2) und (3)

80(86)–116

(e) Platzbedarf oberhalb des

Herdes

145(151)–189

Grafik und Tabelle zeigen Ihnen, welche Ab-

stände Sie mindestens einhalten müssen und

welchen Spielraum Sie bei der Montage ha-

ben.

Die Zahlen in Klammer beziehen sich auf

Umluftbetrieb; hierbei müssen die Lüftungs-

schlitze frei bleiben.

Befestigungsmaße

(g)

(f)

(i)

(j)

(h)

Ermittlung Bohrlöcher:

Maße

in cm

(f) Höhe der Sicherungsschrau-

ben (12) für Dunstabzugshau-

be (1)

14,5

(g) Höhe

Befestigungsschrau-

ben (11) für Dunstabzugshau-

(1)

34,5

(h) Abstand der Sicherungs-

schrauben (12) für Dunstab-

zugshaube (1)

(i) Abstand der

Befestigungs-

schrauben (11) für Dunstab-

zugshaube

(1)

(j) Abstand der

Befestigungs-

schrauben (10) für die Wand-

halterung (6) der oberen Ka-

minblende (2)

10,5
