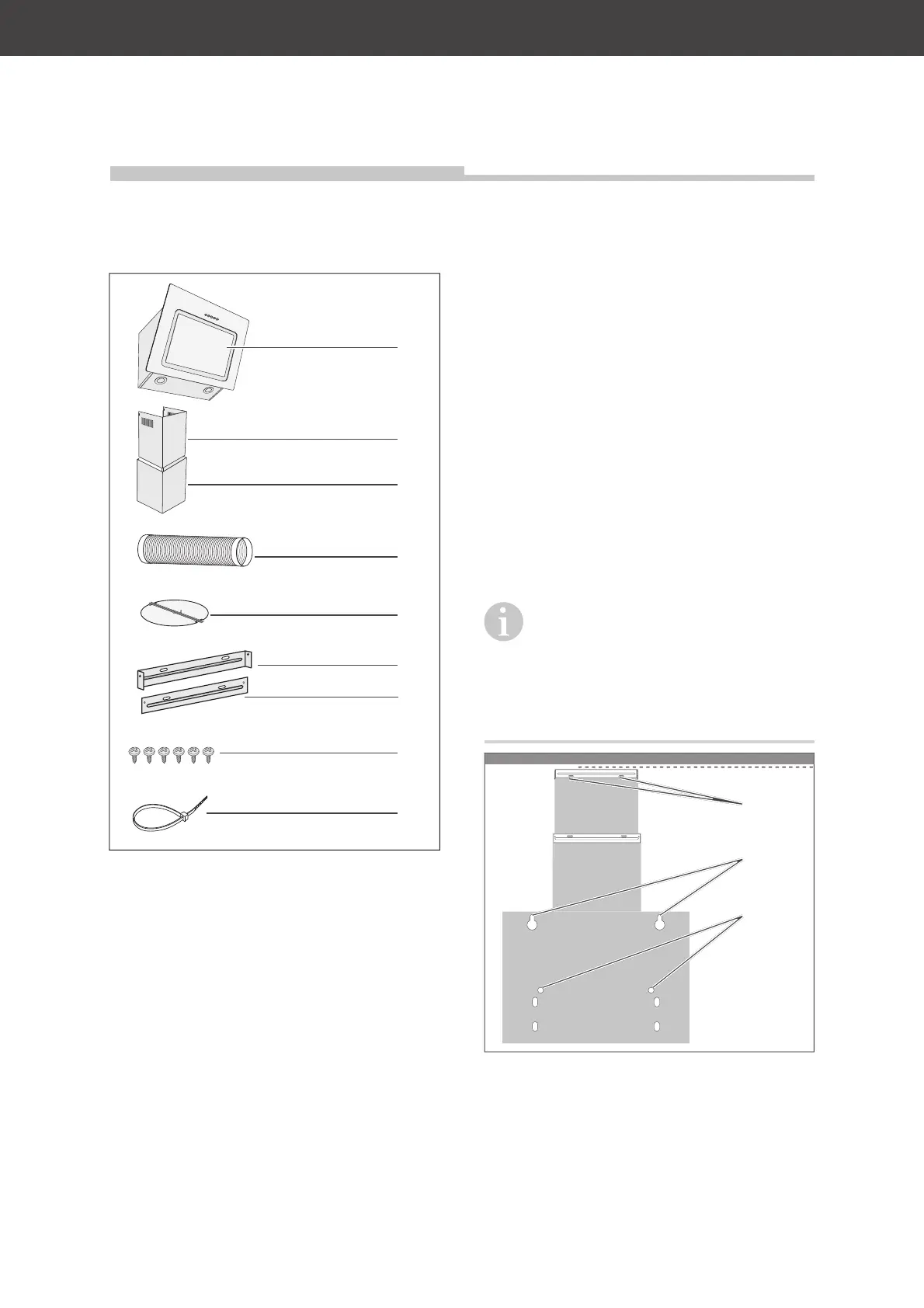

Benötigtes Montage-MaterialSeite DE-12

Benötigtes Montage-Material

(1) Dunstabzugshaube

(2) Oberer Teil der Kaminblende

(3) Unterer Teil der Kaminblende

(4) Abluftbetrieb: Abluftschlauch

(5) Abluftbetrieb: Rückschlagklappe

(6) Wandhalterung für obere Kaminblende

(7) Halteblech für untere Kaminblende

(8) 6 Blechschrauben 4,0 × 8 mm

(9) Kabelbinder

Teileliste Werkzeuge und Hilfsmittel

Sie benötigen:

– Schraubendreher

– Bohrmaschine mit Steinbohrer, passend zu

den Schrauben (10), (11) und (12).

–Maßband/Zollstock

–Wasserwaage

–Bleistift

– Stabile Stehleiter

– Arbeitshandschuhe

Wir empfehlen außerdem, eine weitere Per-

son zur Hilfe hinzuzuziehen.

Schrauben

Die zur Wandmontage benötig ten Schrau-

ben und Dübel sind nicht im Lieferumfang

enthalten, da deren Art und Abmessungen von der

Wandbeschaffenheit abhängig sind.

Bitte lassen Sie sich hierzu im Fachhandel

beraten.

(10)

(11)

(12)

Sie benötigen insgesamt

– 2 Rundkopfschrauben (10) zur Befestigung

der Wandhalterung (6) für die obere Ka-

minblende (2)

– 2 Rundkopfschrauben (11) zum Aufhängen

der Dunstabzugshaube, maximal ø 6 mm

– 2 Rundkopfschrauben (12) mit Un-

terlegscheiben zur Sicherung der

Dunstabzugshaube, maximal ø 6 mm

–4 passende Dübel

(1)

(3)

(2)

(4)

(5)

(6)

(7)

(8)

(9)
