31-5000493 Rev. 4 41
Instrucciones de Instalación

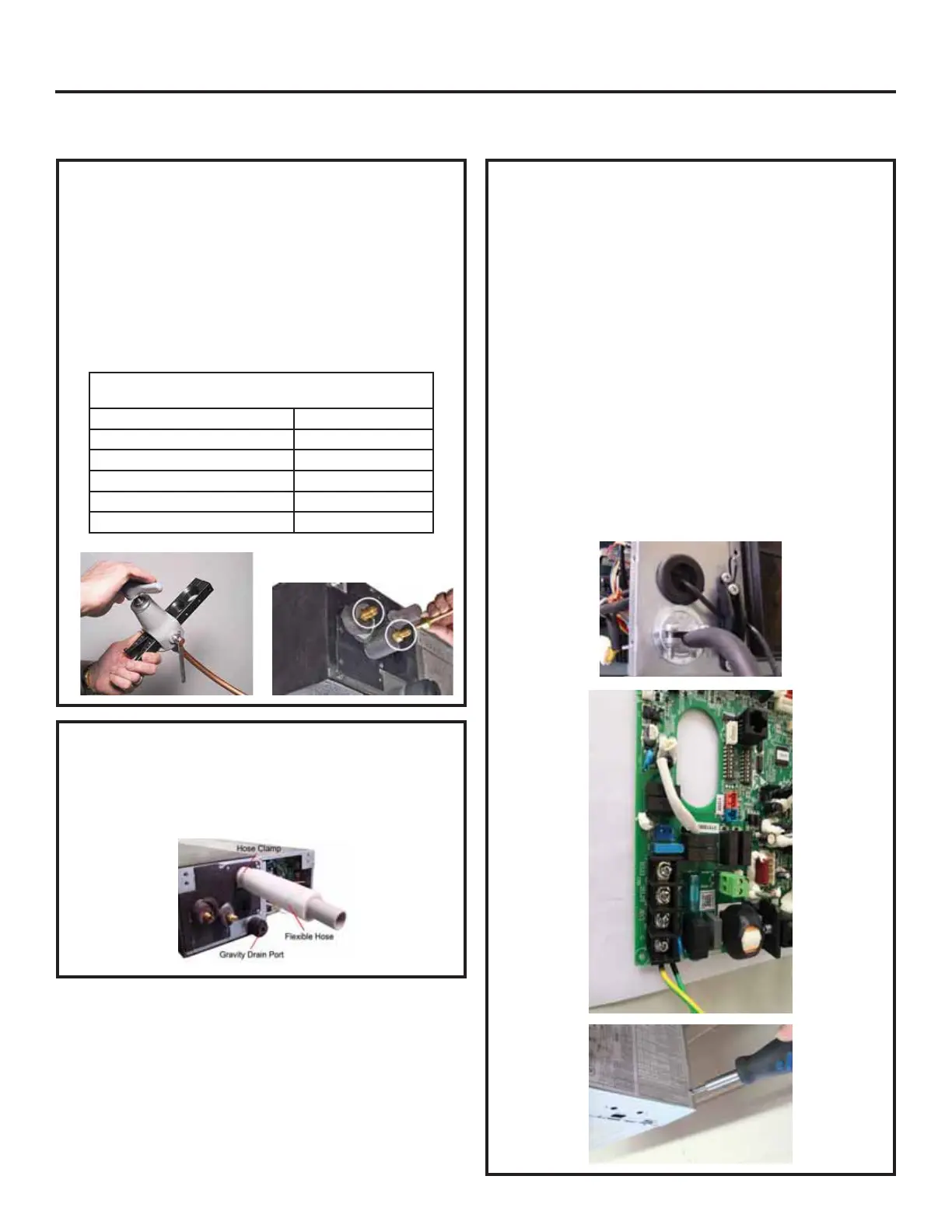

Paso 2 - Montaje de la unidad (Cont.)
G. Realice el recorrido del cable de corriente/ comunicación
trenzado de 4 conductores y el cable con cableado
remoto hasta el controlador de aire. Utilice arandelas de
reducción y un conector apropiado para adherir el cable
de corriente/ comunicación a la unidad. El cable con
cableado remoto ingresará a la unidad a través de una
arandela aislante de goma. El cable con 4 conductores
se conecta al bloque terminal en las terminales 1(L1),
2(L2), 3(C) y tierra. El cable con cableado remoto se
conecta al tablero principal del controlador de aire a
través del conector CN1. Vuelva a instalar la tapa de la
caja eléctrica. El cableado de conexión entre las unidades
exterior e interior deberán poseer un cable SOOW de
14-4 (calibre 14, 4 conductores). Se recomienda realizar
las conexiones del cableado con terminales de espada. Si
no se usan las terminales de espada, entonces los cables
no se deberán retorcer antes de realizar la conexión
a las terminales de los tornillos. Todos los filamentos
de los cables se deberán ajustar a las terminales sin
estar deshilachados. El cable se deberá asegurar a la
abrazadera del amortiguador de refuerzo.
F. Conecte la manguera de desagüe flexible gris
suministrada a la tubería de descarga de la bomba de
condensación. Ajuste la abrazadera de forma segura.
Utilizando una tubería de PVC de ¾” (no provista),
conecte la manguera flexible al sistema de desagüe de
condensados de la edificación.
E. Se deberán escariar las partes interior y exterior de la
tubería de refrigerante donde se haya realizado un corte.
Tome todas las precauciones a fin de asegurar que las
astillas del cobre escariado no se alojen dentro de la
tubería. Instale las tuercas abocardadas suministradas
de fábrica en la tubería de refrigerante usando un
abocardador R-410A ÚNICAMENTE. Aplique una
pequeña cantidad de aceite refrigerante sobre la parte
trasera de los espacios abocardados y trenzados. Ajuste
las tuercas abocardadas con una llave de torsión y una
llave de soporte, como se define en la siguiente tabla.
Un ajuste excesivo sin un correcto centrado dañará las roscas
y ocasionará una pérdida de refrigerante.
Diámetro de la Tubería (ø) Giro de ajuste
1/4” 18N.m/13.3Ft.lbs
3/8” 42N.m/30.1Ft.lbs
1/2” 55N.m/40.6Ft.lbs
5/8” 75 N.m/55.3 Ft.lbs
3/4” 115 N.m/84.8 Ft.lbs
