40 31-5000493 Rev. 4
Instrucciones de Instalación

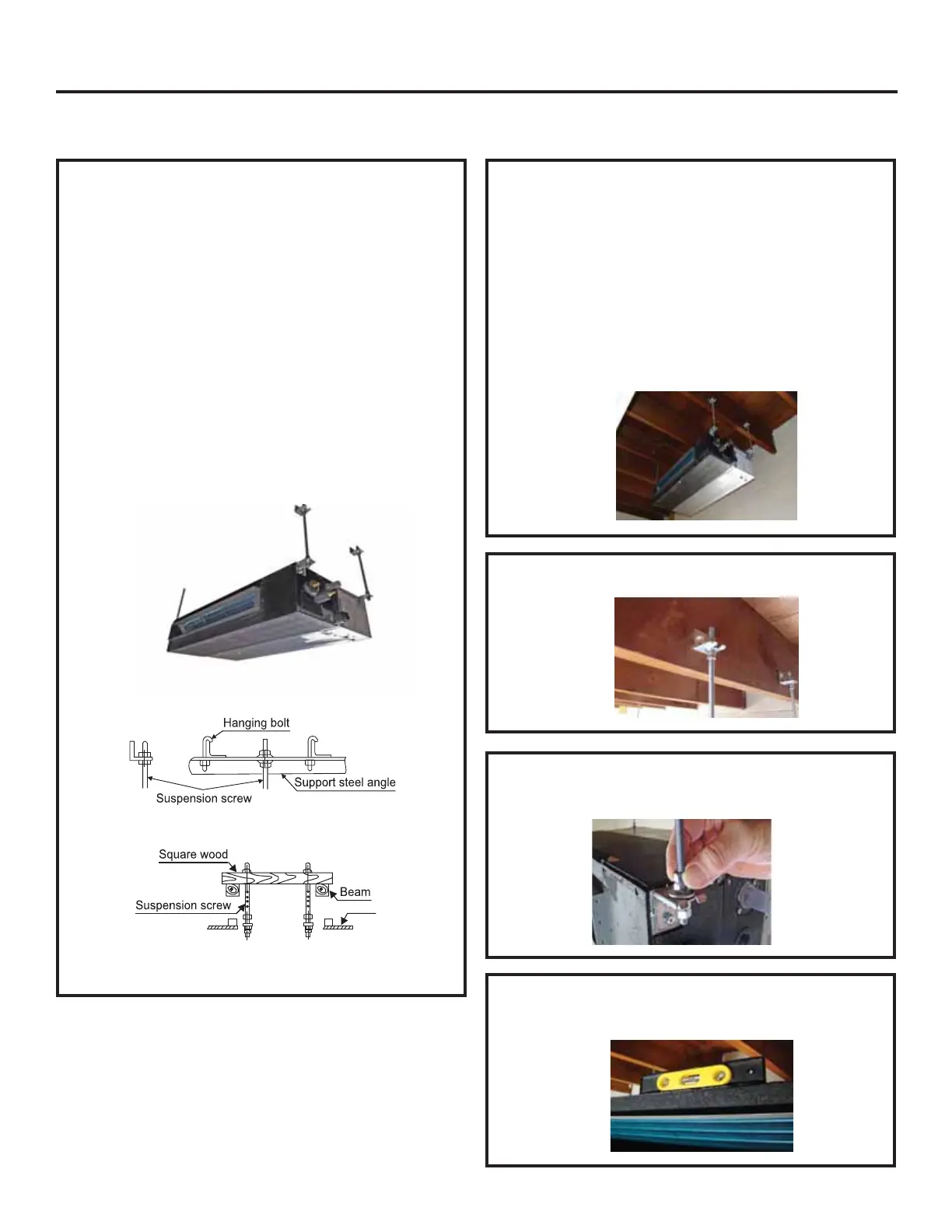

Paso 2 - Montaje de la unidad
A. Determine la ubicación y uso de la plantilla (enviada
en la caja) para marcar la ubicación de las varillas
roscadas. Instale el equipamiento necesario para
montar las varillas roscadas. Siempre seleccione
una ubicación lo suficientemente fuerte como para
apoyar todo el peso. Determine la ubicación y uso
de la plantilla (enviada en la caja) para marcar
la ubicación de las varillas roscadas. Instale el
equipamiento necesario para montar las varillas
roscadas. Siempre seleccione una ubicación lo
suficientemente fuerte como para apoyar todo el
peso.
B. Instale las varillas roscadas al equipamiento adherido a la
estructura.
D. Usando un nivel, ajuste las tuercas sobre las varillas
roscadas a fin de obtener las lecturas de los niveles tanto
de lado a lado como del frente hasta la parte trasera.
C.
Levante la unidad canalizada y coloque las varillas
roscadas en los cuatro pies de montaje en cada
esquina.
B. Información sobre Montaje de la
Unidad :
La unidad con Conducto deberá ser montada sobre la
estructura de la edificación usando varillas roscadas.
Use la plantilla de instalación que está impresa en la
caja de envío. Las varillas roscadas deberán contar con
arandelas y tuercas, a fin de permitir que la altura y el
nivel de la unidad con Conducto sean ajustados.
Las varillas roscadas y los soportes de adhesión son
ítems suministrados. Los materiales requeridos para el
montaje de los soportes sobre la unidad con Conducto
incluyen:
• Varillas Roscadas de 4 3/8”
• 4 Soportes de Montaje
• Arandelas
• Tuercas (
en pares, se muestran en el paso 2C)
• Plantilla de montaje para la instalación
Paso 1 – Préparation
