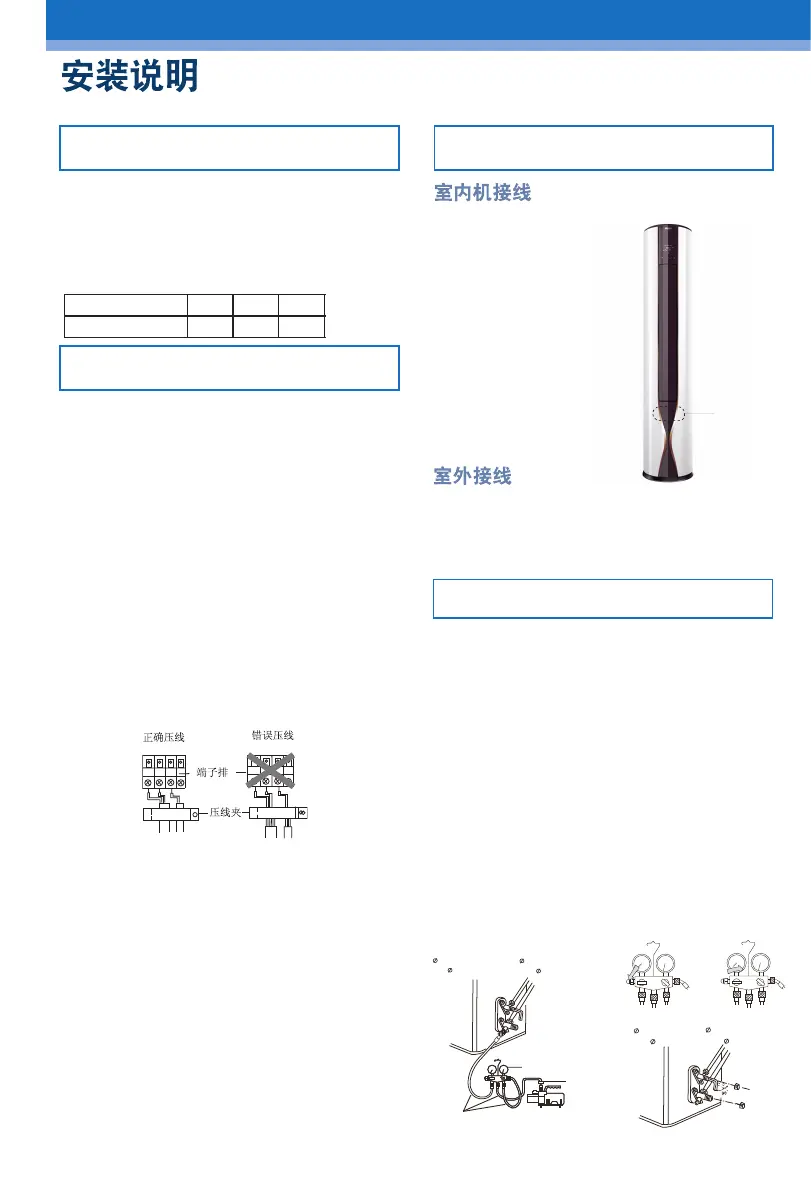

U 型端子的接线方法•
松开接线螺丝，将连机线 U 型端子插到端
子排和接线螺丝之间，然后拧紧螺丝，将
连机
线轻轻向外拉，确认接线端子被压紧。
环状端子的接线方法•
取下接线螺丝，将螺丝穿过连接导线末端
的圆环，然后接到端子排中，拧紧螺丝。
直端子接线方法•
松开接线螺丝，将连接导线末端完全插入
端子排中，然后拧紧螺丝，将连接导线轻
轻向外拉，确认已经被夹紧。
连机
线压线方法•
接线完成后，必须用压线夹将连机线压紧，
压线夹应压在连机线的外护套线上。
•
室内外机接线
拆除左、右饰板，
以及前饰板可看
到下图所示控制箱，
打开控制箱盖。
•
接出连机线的前端。•
按照接线方法和室
内外机接线图，接
好连机线。
•
按照连机线压线方
法将连机线压好。
•
装好控制盒盖和前
饰板和左、右饰板。
•
取下接线盖。•
按照接线方法和室内外机接线图接好连机线。•
按照连机线压线方法将连机线压好。•
装好
接线盖。•
室外机管路连接
接线方法
注 ：当管路加长时，售后安装人员可使用专业配
备的抽空泵，将管内的空气抽成真空。
新出厂的空调器，厂内封住的 R410A 冷媒为
净注气量切勿用内排法进行排空操作。
按下表注入制冷剂。
管长（m） 10 15 20
制冷剂加入量 (g) 不加 200 300
用真空泵抽真空的步骤
1) 取下截止阀螺帽，按图示把软管与三通截
止阀检修阀与仪表分流器及真空泵连接。
2) 把仪表分流器低压侧旋钮全打开，打开真
空泵电源。
3) 抽真空约15分钟，检查低压侧压力表示值，
应达到-0.1MPa(-76cmHg)以下。然后关闭
仪表分流器低压侧旋钮,关闭真空泵。保持1-2
分钟后，确认压力表指针没有回
偏，如果回偏，
检查并重新拧紧接头，重新按步骤3操作。
4) 抽空完成后，逆时针全部打开二通、三通
截止阀。
5) 快速取下检修截止阀上的软管，拧紧截止
阀阀帽（20-25N.m）。
6) 全部阀帽拧紧以检查阀帽周围有无泄漏。
打开 关闭
喇叭口螺母
三通阀
二通阀
汽 管
液 管
软管
真空泵
逆流防
止接头
仪表分流器
喇叭口螺母
三通阀
二通阀
汽 管
液 管
6.35mm (1/4")
或 6mm
12.7mm (1/2")
或 12mm
6.35mm (1/4")
或 6mm
12.7mm (1/2")
或 12mm
加长电源线、连机线
电源线、连机线当长度不够时，不允许搭
接，必须更换整条符合说明书中所列规格
电源线和连机线，请用户监督配合；
控制箱
24
