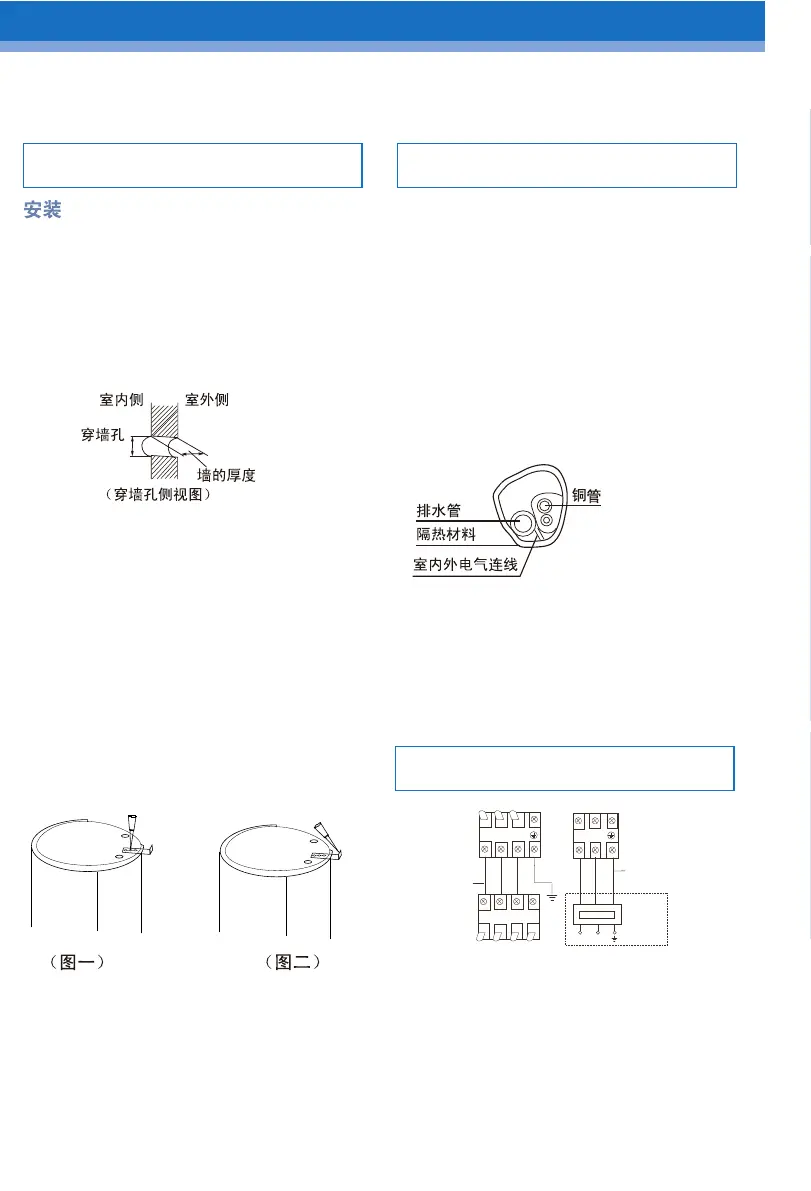

室内机安装 室内机管路连接
1. 穿墙孔的定位
根据选择的室内机安装位置和管路走向
（见安装图），确定打穿墙孔的位置。
2. 打穿墙孔
打一个穿墙孔，外侧稍微向下倾斜。
安装护圈，安装完毕，用石膏粉封住。
3. 室内机的固定
为防止翻倒，用金属支架把机器的下部固
定在地板上。整机请水平安装，前后左右
的斜度均在 1
。
以内。
不要使防倒零件同机器之间有缝隙，用螺钉
将防倒零件固定在机器顶部（图一）。
在确认了机器确实保持了竖直之后，用螺钉
将防倒零件固定在墙面上（图二）。
布置连接管、排水管
按照穿墙孔的位置，布置连接管，并用聚乙
烯胶带把排水软管、连机线连接管包扎在一
起，然后穿过做好的墙孔，以备与室外机
连接。
布管时，排水管要放在下面。
排水管要做成斜坡形，途中应避免上凸和下
凹情况发生。
如果环境湿度过大，排水软管 ( 特别是室内 )
必要时要用隔热材料进行缠绕保温处理。
室内外机接线图
室内机端子排
连机线
室外机端子排
(虚线内部件用户自备)
1PH,220V~,
50Hz
专用开关
电源
电源线
L N
N
1
2 3(C)
L
1
2 3 4
室内
先拆除左右下饰板，再拆除后饰板，可见到
连接管，根据接管方向，去掉后饰板上的左
或者右或者中间的接管盖，按照管路连接方
法把室内机冷媒气体用管同配管的波纹管管
头连接好。
23
防倒零件的安装方法
