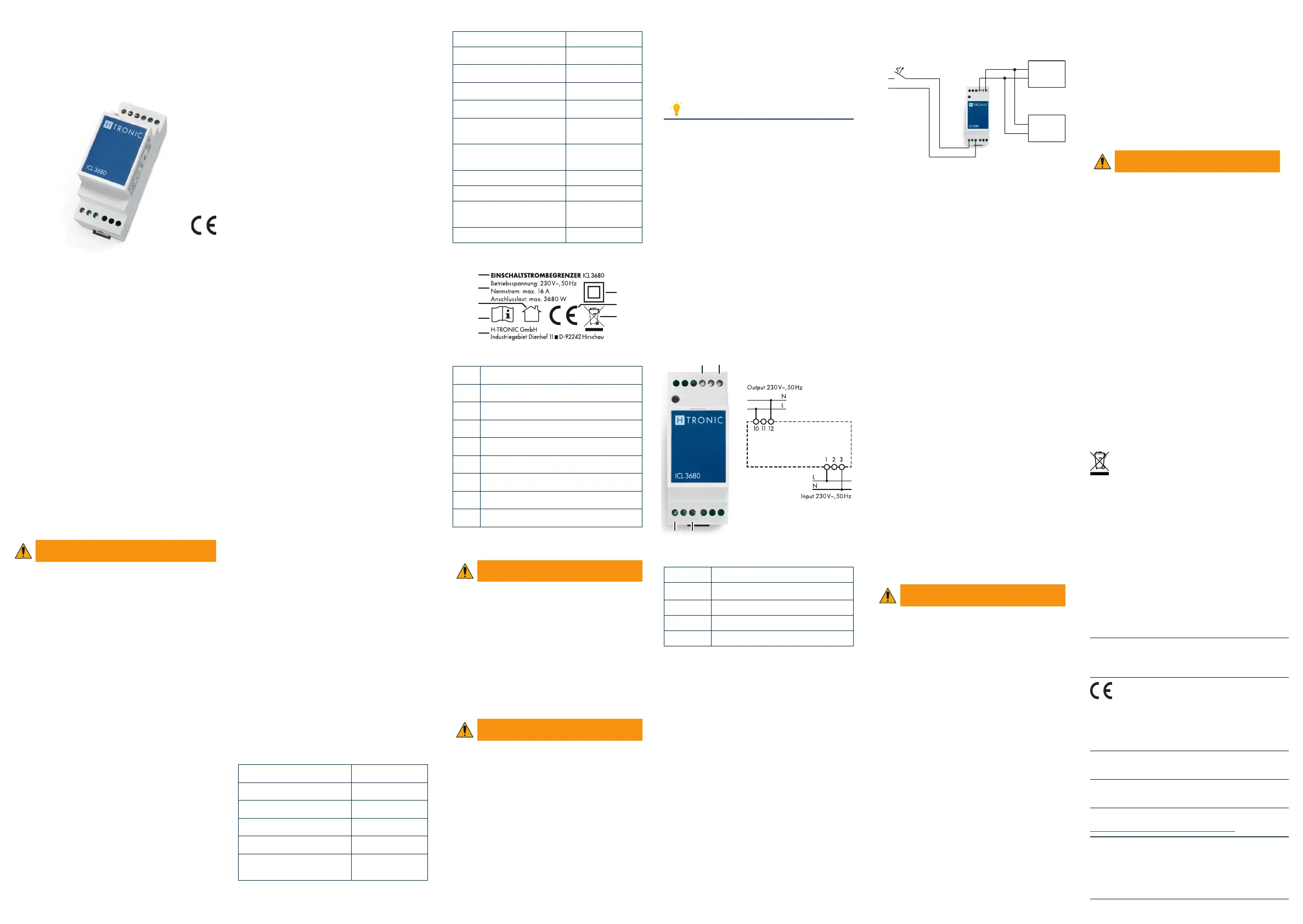

2.3 Risiken durch Elektrizität
Halten Sie die Betriebsparameter ein,
siehe 4Technische Daten.
Betreiben Sie den ICL 3680 nur in
einem ausreichend großen Schalt-
schrank.
Untersuchen Sie spannungsführende
Kabel und Leitungen vor der Nutzung
auf Isolationsfehler und Bruchstellen.
Berühren Sie nie beschädigte Leitun-
gen.
Wenn ein gefahrloser Betrieb nicht mehr
möglich ist, setzen Sie den ICL 3680
unverzüglich außer Betrieb. Dies ist der
Fall, wenn der ICL 3680:
- nicht mehr funktioniert,
- Beschädigungen aufweist,
- falsch gelagert wurde.
Schalten Sie den ICL 3680 frei, bevor
Sie an diesem arbeiten.
Öffnen Sie den ICL 3680 nicht.
Betreiben Sie den ICL 3680 nicht,
wenn:
- Kabel Schäden aufweisen,
- der ICL 3680 extremer Feuchtig-
keit, Nässe, Gasen, Lösungsmitteln,
Dämpfen oder Staub ausgesetzt
war,
- Flüssigkeit ins Innere des ICL 3680
gelangt ist.
Akklimatisieren Sie den ICL 3680 vor
der Nutzung ca. 2 Stunden bei Raum-
temperatur.
2.4 Vorkehrungen für Perso-
nen mit eingeschränkten
Fähigkeiten
Personen mit eingeschränkten körper-
lichen, sensorischen oder geistigen
Fähigkeiten oder Personen mit mangel-
hafter Erfahrung oder Wissen dürfen
den ICL 3680 weder montieren noch
elektrisch anschließen.
2.5 Verhalten im Notfall
Schalten Sie den ICL 3680 und daran an-
geschlossene Verbraucher spannungsfrei,
wenn:
Verletzungsgefahr besteht,
das Risiko besteht, dass der ICL 3680
oder andere Gegenstände beschädigt
werden.
3. Lieferumfang
1 Einschaltstrombegrenzer ICL 3680
1 Bedienungsanleitung
4. Technische Daten
Länge 90mm
Breite 35mm
Höhe 71mm
Gewicht 105g
Umgebungstemperatur -10 ...+50°C
Betriebsumgebung:
trockener Innenraum
ohne direkten
Sonneneinfall
Die Gebäudeinstallation verfügt über
einen Überstromschutz und Kurzschluss-
schutz.
Der Verbraucher und die Spannungs-
versorgung sind ausgeschaltet.
Hinweis
Schalten Sie nie mehrere ICL 3680 hin-
tereinander.
Der ICL 3680 funktioniert nur mit einem/
parallel angeschlossenen und gleichzei-
tig einschaltenden Verbrauchern.
Der ICL 3680 ist nur für Stromkreise mit
einer Absicherung von bis zu 16 A ge-
eignet.
Der ICL 3680 unterstützt keinen Sanftan-
lauf bzw. Softstart.
Der ICL 3680 ermöglicht maximal
10Schaltvorgänge pro Minute, abhän-
gig vom Verbraucher.
Montieren Sie den ICL 3680 wie folgt:
1. Rasten Sie den ICL 3680 an der Hut-
schiene TH35 ein.
10 12
1 3
Bild 2 Anschlussbelegung
Klemme Bezeichnung
1 Hauptleiter Eingang
3 Neutralleiter Eingang
10 Hauptleiter Ausgang
12 Neutralleiter Ausgang
2. Verlegen Sie die Kabel von der Span-
nungsversorgung und dem/ den Ver-
braucher(n) zum ICL 3680.
3. Spannungsversorgung: Verbinden Sie
den Hauptleiter mit der Klemme1 und
den Neutralleiter mit der Klemme3.
4. Verbraucher: Verbinden Sie den
Hauptleiter mit der Klemme 10 und
den Neutralleiter mit der Klemme 12.
9 Sie haben den ICL 3680 montiert.
7. Inbetriebnahme
Voraussetzungen:
ICL 3680 wurde korrekt montiert.
Nehmen Sie den ICL 3680 in Betrieb:
1. Schalten Sie die Spannungsversor-
gung und den Verbraucher ein.
9 Sie haben den ICL 3680 in Betrieb
genommen.
L
N
Last
L
N
L
N
Last
16 A
Bild 3 Anschlussbeispiel
8. Störfall
Beheben Sie Störungen:
1. Versichern Sie sich, dass keine Gefahr
für Personen oder Gegenstände droht.
2. Sollte Gefahr drohen, trennen Sie den
ICL 3680 und alle angeschlossenen
und verbundenen Geräte vom Netz
(Spannungsversorgung).
3. Sichern Sie den ICL 3680 und die
Spannungsversorgung gegen Wie-
dereinschalten.
4. Ermitteln Sie die Ursache der Störung.
5. Kontaktieren Sie ggf. die
H-TRONIC GmbH, wenn Sie den
Fehler nicht selbst beheben können.
9 Sie haben eine Störungen behoben.
9. Wartung und Pflege
9.1 Monatliche Prüfungen
Führen Sie die monatliche Prüfung durch:
1. Prüfen Sie, dass die Kabel am
ICL 3680 keine Beschädigungen auf-
weisen.
2. Prüfen Sie, dass die Kabel am
ICL 3680 fest angebracht sind.
9 Sie haben die monatliche Prüfung am
ICL 3680 durchgeführt.
9.2 Reinigung
WARNUNG
Stromschlag durch falsche Rei-
nigung möglich.
` Nur Elektrofachpersonal darf Arbei-
ten am ICL 3680 durchführen.
` Tauchen Sie den ICL 3680 nie in
Wasser.
` Überbrücken Sie nie die Anschlüsse
am ICL 3680.
Reinigen Sie den ICL 3680 monatlich:
1. Schalten Sie die Spannungsversor-
gung und den/ die Verbraucher aus.
2. Sichern Sie die Spannungsversorgung
gegen Wiedereinschalten.
3. Reinigen Sie die Oberfläche des
ICL 3680 mit einem weichen nebel-
feuchten Tuch.
9 Sie haben den ICL 3680 gereinigt.
Relative Luftfeuchtigkeit <80%
Betriebsspannung 230V AC
max. Nennstrom 16 A
Sicherung 16 A
Leistungsaufnahme ca. 1W
Schaltleistung
(ohmsche Last)
max.
3680W
Max. Schaltvorgänge
abh. vom Verbraucher
10/ min
Schutzart IP20
Schutzklasse II
Schraubklemmen
Querschnitt
max. 2,5mm
2
Hutschienen-Typ TH35
5. Typenschild
2
4
8
1
3
5
7
6
Bild 1 Typenschild
Pos. Bezeichnung
1 Bezeichnung
2 Elektrische Daten
3 Nur in Innenräumen verwenden
4 Bedienungsanleitung lesen
5 Hersteller-Adresse
6 Elektroschrott nie in den Hausmüll
7 CE-Konformität
8 Schutzklasse II
6. Montage
WARNUNG
Stolpern durch lose Kabel mög-
lich.
` Nur Elektrofachpersonal darf Arbei-
ten an Kabeln durchführen.
` Halten Sie Fluchtwege und Treppen
frei.
` Unterbinden Sie beim Verlegen der
Kabel Stolpern und Darauftreten,
z.B. durch einen Kabelkanal.
WARNUNG
Stromschlag durch falsche
Montage möglich.
` Nur Elektrofachpersonal darf
Arbeiten am ICL 3680 und Kabeln
durchführen.
` Halten Sie sich an die 5 Sicherheits-
regeln der Elektrotechnik.
Voraussetzungen:
Ein Schaltschrank mit Hutschiene TH35
ist verfügbar.
10. Außerbetriebnahme
Nehmen Sie den ICL 3680 außer Betrieb:
1. Schalten Sie den / die Verbraucher
und die Spannungsversorgung aus.
9 Sie haben den ICL 3680 außer Betrieb
genommen.
11. Demontage
WARNUNG
Stromschlag durch falsche De-
montage möglich.
` Nur Elektrofachpersonal darf
Arbeiten am ICL 3680 und Kabeln
durchführen.
` Halten Sie sich an die 5 Sicherheits-
regeln der Elektrotechnik.
Voraussetzungen:
Der ICL 3680 ist außer Betrieb genom-
men.
Demontieren Sie den ICL 3680:
2. Lösen Sie die Kabel vom ICL 3680.
3. Entfernen Sie die Verkabelung.
4. Lösen Sie den ICL 3680 von der Hut-
schiene.
9 Sie haben den ICL 3680 demontiert.
12. Entsorgung und
Recycling
Der ICL 3680 darf nicht über den
Hausmüll entsorgt werden.
Die Entsorgung des ICL 3680 richtet sich
nach den örtlichen Entsorgungsvorschriften
und Umweltgesetzen. Hinweise dazu kann
Ihnen die örtliche Kommunalbehörde geben.
Entsorgen Sie Materialien, die dem Recyc-
ling zugeführt werden können, sachgerecht
mit Rücksicht auf unsere Umwelt.
Bedienungsanleitung
Einschaltstrombegrenzer ICL 3680
Version 1.0 - Original in Deutsch
Der ICL 3680 entspricht grundlegenden
Anforderungen und den übrigen relevan-
ten Bedingungen der Richtlinien 2014/30/EU,
2014/35/EU und 2011/65/EU.
Die entsprechenden Erklärungen und Unterlagen
sind beim Hersteller hinterlegt:
H-TRONIC GmbH
Industriegebiet Dienhof11 • D-92242Hirschau
Technischer Support:
+49 (0) 9622 7020-0 • technik@h-tronic.de
Informationen zur Garantie finden Sie hier:
https://www.h-tronic.de/Garantie/
Diese Bedienungsanleitung ist urheberrecht-
lich geschützt. Alle Rechte bleiben vorbehalten,
besonders das Recht der Vervielfältigung
und elektronischen Verarbeitung.
© 2024 H-TRONIC GmbH
EINSCHALTSTROM-
BEGRENZER
ICL 3680
ART.-NR.: 111 47 80
Der Einschaltstrombegrenzer ICL 3680 verhin-
dert das ungewollte Auslösen der Sicherung
beim Einschalten von leistungsstarken Verbrau-
chern wie etwa Winkelschleifern, Kreissägen,
Kompressoren, Pumpen oder Schaltnetzteilen.
Der ICL 3680 wird fest in einem Schalt-
schrank eingebaut und reduziert die bei ver-
brauchsstarken Geräten typischen Lastspitzen
beim Einschalten.
1. Zielgruppe, Qualifikation
Elektrofachpersonal ist für den speziellen
Aufgabenbereich seiner Tätigkeit ausgebildet
und kennt die relevanten Normen und Be-
stimmungen. Es kann Arbeiten an elektrischen
Anlagen ausführen und mögliche Gefahren
aufgrund seiner Ausbildung und Erfahrungen
selbstständig erkennen und vermeiden.
2. Sicherheit
2.1 Verwendete Darstellung
WARNUNG
Schwere Körperverletzung oder
Tod möglich
` Maßnahmen zur Vermeidung
2.2 Bestimmungsgemäße
Verwendung
Der ICL 3680 wird im gewerb lichen Bereich
in Schaltschränken eingesetzt.
Der ICL 3680 verhindert ungewolltes Auslö-
sen der 16A-Sicherung beim Einschalten von
leistungsstarken Verbrauchern. Der ICL 3680
reduziert nur kurzfristig den Nennstrom und ist
für andere Zwecke nicht vorgesehen.
Sie dürfen den ICL 3680 nur fest montiert be-
nutzen. Modifikationen sind untersagt.
Eine andere oder erweiterte Nutzung des
ICL 3680, die außerhalb der Betriebspara-
meter liegt, ist sachwidrig.
Die Benutzung folgender Verbraucher ist
grundsätzlich untersagt:
Geräte, die Sicherheitsfunktionen gewähr-
leisten;
Geräte, bei denen Brandgefahr besteht.
www.h-tronic.de
