5.3.3 Een mixer installeren
Mixers kunnen op verschillende manieren worden
gemonteerd, afhankelijk van de toebehoren.

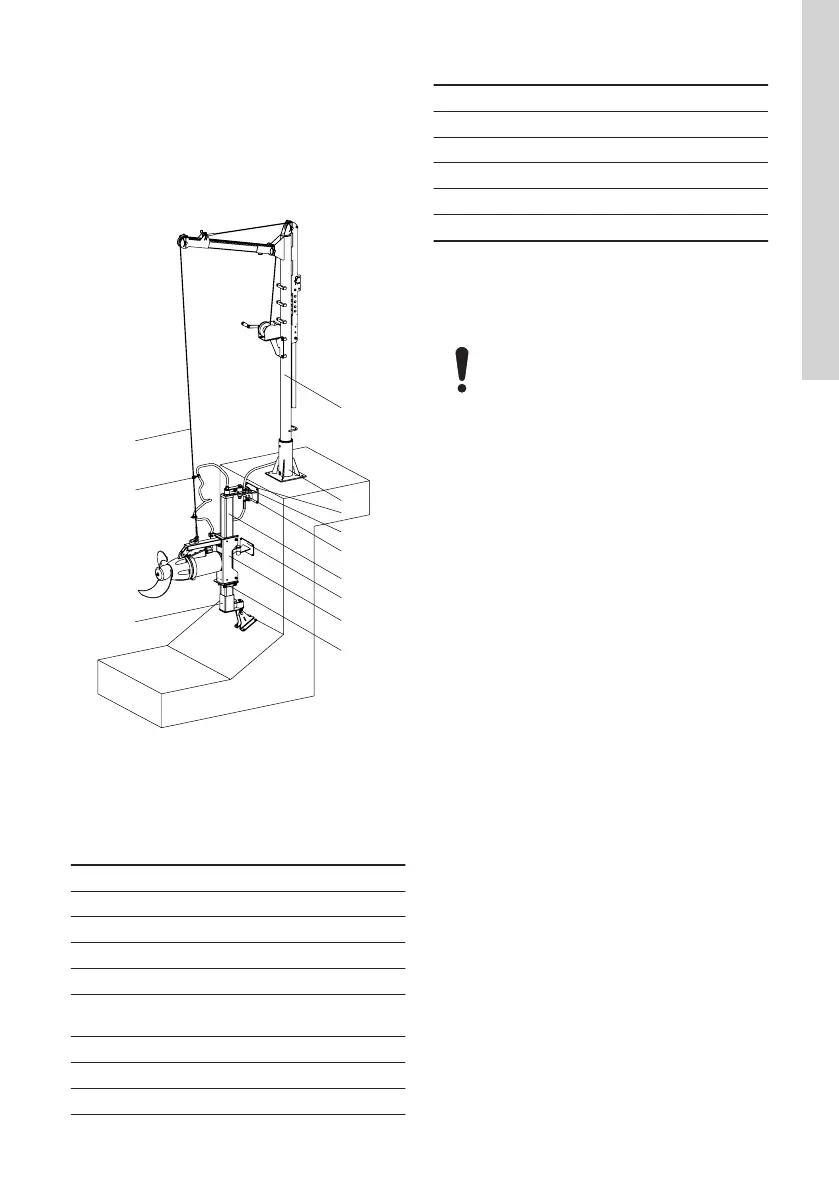

Motorbeugel voor montage op kolomprofiel. Zie afb.
Installatie van een AMG mixer.
13
12
5
18
20
2
19
4
3
1
15
17
TM042711_2908
Installatie van een AMG mixer
Positienummers in afbeeldingen Installatie van een
AMG mixer en Een mixer installeren
Pos.
Beschrijving
1 Onderste bevestigingsbeugel
2 Kolomprofiel
3 Diepteaanslag
4 Motorbeugel
5
Bovenste bevestigingsbeugel inclusief vei-
ligheidsdraad
12 Kraanvoet
13 Kraan met lier
15 Hijsdraad incl. beugel en draadklem
Pos. Beschrijving
17 Kabelklem
18 Kabelsok incl. beugel
19 Tussenliggende bevestigingsbeugel
20 Draadklem
31 Gat voor bevestiging van veiligheidsdraad
Procedure
Zie vanaf afb. Installatie van een AMG mixer tot Een
mixer installeren voor de posities waarnaar wordt
verwezen.
Zorg ervoor dat de mixer niet zodanig ge-
draaid kan worden dat de propellers de
wand van de tank aanraken.
Boor de gaten voor de ankerbouten voor de bovenste
bevestigingsbeugel in het beton.
1. Plaats de ankerbouten en bevestig de bovenste
bevestigingsbeugel.
2. Plaats de onderste bevestigingsbeugel op de
juiste plek (verticaal onder de bovenste
bevestiging). De onderste bevestigingsbeugel kan
in elke willekeurige hoek van verticaal naar
horizontaal worden gemonteerd.
3. Boor de gaten voor de bevestigingsankerbouten
voor de onderste bevestigingsbeugel.
4. Plaats de ankerbouten en bevestig de onderste
bevestigingsbeugel.
5. Las, afhankelijk van de lengte van het
kolomprofiel, het draaibare gedeelte van een
tussenliggende bevestigingsbeugel op het
kolomprofiel (pos. 19 in afb. Installatie van een
AMG mixer).
6. Plaats en lijn het kolomprofiel uit in de onderste
bevestigingsbeugel. Kort het kolomprofiel (pos. 2
in afb. Een mixer installeren) in tot de juiste
lengte, aangepast aan de isolator (pos. C in afb.
Een mixer installeren) bij de bovenste
bevestigingsbeugel. Een gat van 5 tot 10 mm
tussen de kraag van de isolator en het
kolomprofiel is optimaal.
473
