Schets voor plaatsing van mixers
Pos. Beschrijving
1
L
MIN
2
H
BOVEN
3
H
MIN
5.3.2 Flowmakers
Dompel de flowmaker zo diep mogelijk onder. Zie afb.
Positionering voor flowmakers voor de
afstandsreferenties.
• De afstand tussen het uiteinde van de propeller
en de bodem van de tank (H
MIN
) dient 50 cm te
bedragen.
• De afstand van het uiteinde van de propeller tot
het vloeistofoppervlak (H
ABOVE
) dient ten minste
0,75 keer de diameter van de propeller te
bedragen.
• De afstand tussen het uiteinde van de propeller
en de wand achter de flowmaker (L
MIN
) dient ten
minste twee keer de diameter van de propeller te
bedragen.
• De zijdelingse afstand tussen het uiteinde van de
propeller en de wand van de tank dient ten minste
0,5 meter te bedragen.
• Als er meerdere flowmakers parallel staan
opgesteld, moet de afstand tussen hun propellers
groter zijn dan de helft van de diameter van de
propeller.
• De afstand van een bocht in het kanaal tot aan de
propeller en van de propeller tot
beluchtingsruimten moet ten minste de grootste
waarde van kanaalbreedte of waterniveau zijn.
1
2
4
3
TM025417

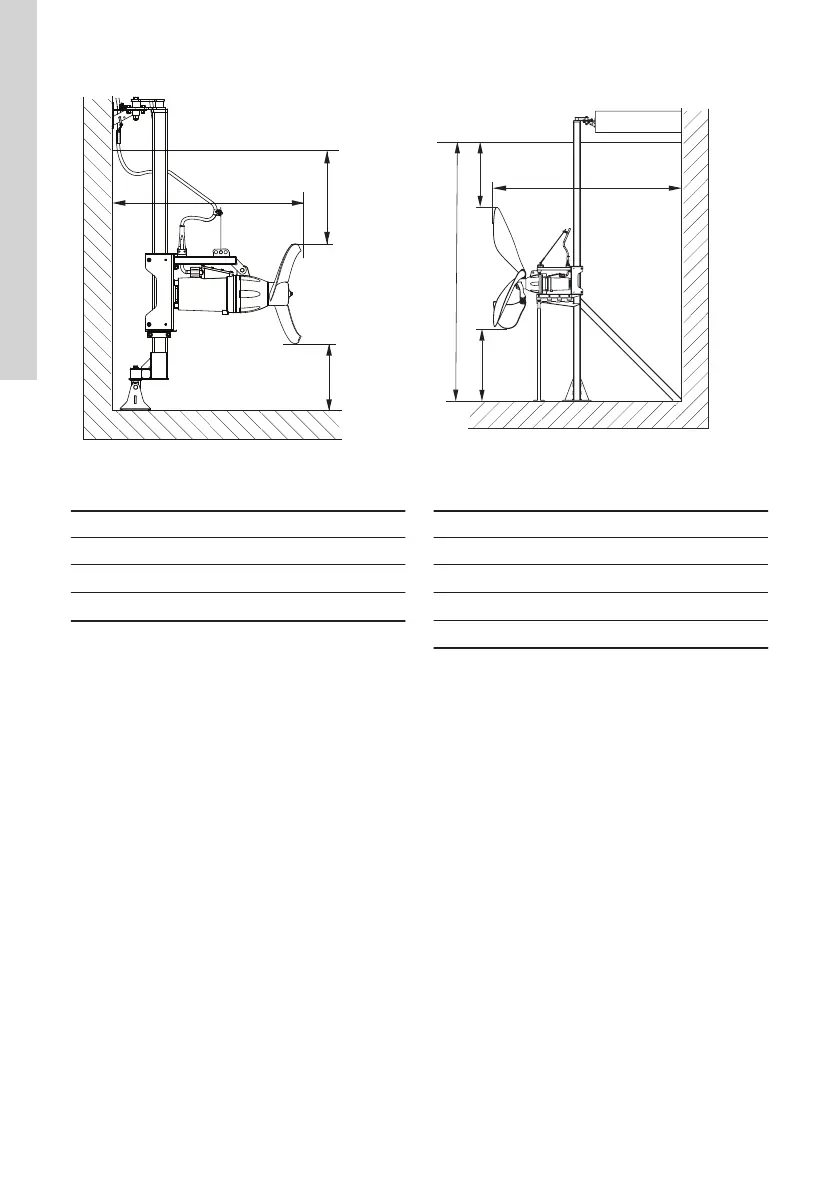

Positionering voor flowmakers
Pos. Beschrijving
1
L
MIN
2
H
BOVEN
3
H
MIN
4
H
VLOEISTOF
472
Nederlands (NL)
