Spannungsversorgung
mit ~230V/50Hz (nur bei
230V-Gerät!)
!Über Klemme gemäß
Bild 2 bzw. Schaltbildern
auf Folge-Seiten
!Beachten Sie bitte,
dass der gesamte Kabel-
Durchmesser nicht
größer als 10mm sein
darf!
!Nach Inbetriebnahme
leuchtet die LED als
Funktionskontrolle
dauerhaft
Spannungsversorgung
mit =/~12-24V (1.000mA)
!über Klemme gemäß
Bild 1 bzw. Schaltbildern
auf Folge-Seiten
!ACHTUNG! Nur
geprüfte und doppelt
isolierte Transformatoren
gemäß EN 61558-2-6 /-
2-8 verwenden, die eine
sichere Trennung
vom/zum Netz
gewährleisten (SELV->
Separated/safety Extra
Low Voltage)!
!Nach Inbetriebnahme
leuchtet die LED als
Funktionskontrolle
dauerhaft
Voltage supply with
12-24 V=/~ (1,000 mA)
!Via terminal according
to Figure 1 or the
connection diagrams on
the following pages
!ATTENTION! Use only
tested and double
insulated transformers
according to
EN 61558-2-6 /-2-8;
these ensure safe
separation from the
system (SELV->
Separated/safety Extra
Low Voltage)!
!After commissioning,
the LED lights up
continuously (function
control)
Tension d'alimentation
=/~12-24 V (1.000 mA)
!Via borne suivant figure
1 et schémas de
branchement aux pages
suivantes
!ATTENTION ! N'utiliser
que des transformateurs
contrôlés et doublement
isolés suivant
EN 61558-2-6 /-2-8
garantissant une
séparation sûre du circuit
(SELV->
Separated/safety Extra
Low Voltage = à très
basse tension de
sécurité) !
!Une fois l'appareil mis
en route, la LED allumée
en continu sert à
contrôler le
fonctionnement
Spanningsverzorging
met =/~12-24V (1.000mA)
!Via klem volgens afb. 1
resp. schakelschema's
op volgende pagina's
!LET OP! Gebruik alleen
gekeurde en dubbel
geïsoleerde
transformators volgens
EN 61558-2-6 /-2-8, die
een veilige isolatie van
het net waarborgen
(SELV->
Separated/safety Extra
Low Voltage)!
!Na inbedrijfstelling
brandt de LED voor
functiecontrole
permanent
7
GB
F
DNL

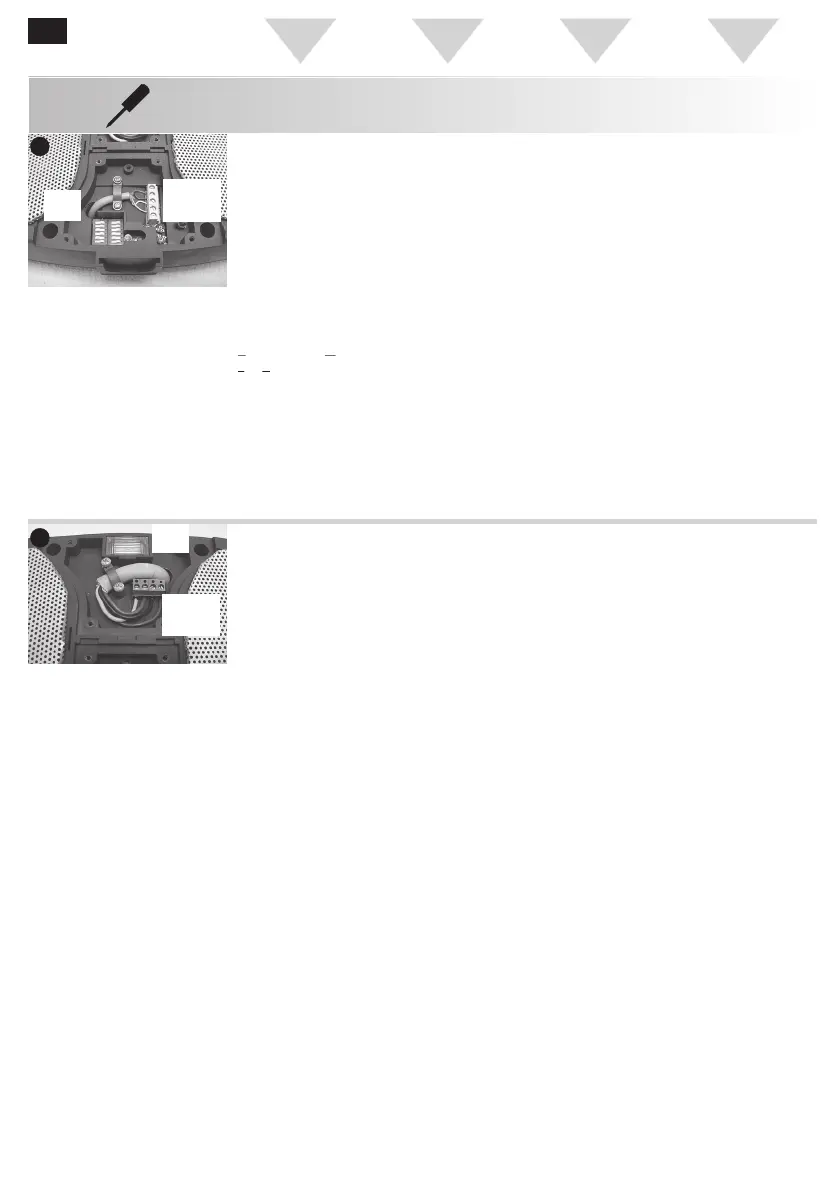

K1
AC/DC
12-24V
1
INSTALLATION
Verdrahtung
INSTALLATIE
Bedrading
INSTALLATION
Câblage
INSTALLATION
Wiring
Voltage supply with
230V~/50Hz (only for
230-V devices!)
!Via terminal according
to Figure 2 or the
connection diagrams on
the following pages
!Please note that the
total cable diameter must
not exceed 10 mm!
!After commissioning,
the LED lights up
continuously (function
control)
Tension d'alimentation
~230 V / 50 Hz
(uniquement sur
appareil à 230 V !)
!Via borne suivant figure
2 et schémas de
branchement aux pages
suivantes
!Veuillez noter que la
section du câble ne doit
pas dépasser 10 mm
!Une fois l'appareil mis
en route, la LED allumée
en continu sert à
contrôler le
fonctionnement
Spanningsverzorging
met ~230V/50Hz (alleen
bij 230V toestel!)
!Via klem volgens afb. 2
resp. schakelschema's
op volgende pagina's
!Let er a.u.b. op dat de
totale kabeldiameter niet
groter dan 10mm dient te
zijn!
!Na inbedrijfstelling
brandt de LED voor
functiecontrole
permanent
2
AC
230 V
K2
