4

GB

F

DNL

Installation vorbereiten

!Verkabelung

vorbereiten, siehe auch

folgendes Kapitel. Ggfs.

Kabel-Einlaß gemäß Bild

5 herausbrechen

!Später Kabel mit

Zugentlastung sichern!

Alternativ Zugentlastung

im Anschlußbereich oder

auf der Rückseite

nutzen!

Preparing the

installation

!Prepare wiring (see

also the following

chapter). If necessary,

break out cable entrance

according to Figure 5.

!Secure cable with cable

clamp later on!

Alternatively use cable

clamp in the connection

area or on the rear!

Préparatifs de montage

!Préparer les câbles,

voir également chapitre

suivant. Forcer éventuel-

lement l'entrée de câble

comme indiqué figure 5.

!Ensuite, attacher le câ-

ble avec un arrêt de trac-

tion ! Veuillez utiliser

l'arrêt de traction situé

dans la zone de

raccordement ou sur la

face arrière de l'appareil!

Installatie voorbereiden

!Voorbereiding van de

bedrading, zie ook het

volgende hoofdstuk.

Indien nodig, breek

kabelingang volgens afb.

5 eruit

!Het kabel vervolgens

met de kabelklem

beveiligen! Alternatief

kunt u de kabelklem in

het aansluitbereik of aan

de achterzijde nemen!

ÖFFNEN-OPEN!

5

Gerät vorbereiten

!Produkt gemäß Bild 3

öffnen (4 Schrauben). Je

nach Geräte-Ausführung

gemäß Bild 4 obere

Abdeckung (bei

Verwendung von 230V-

Ausführungen) bzw.

untere Abdeckung (bei

Verwendung von

Schutzkleinspannung bis

24V) abschrauben

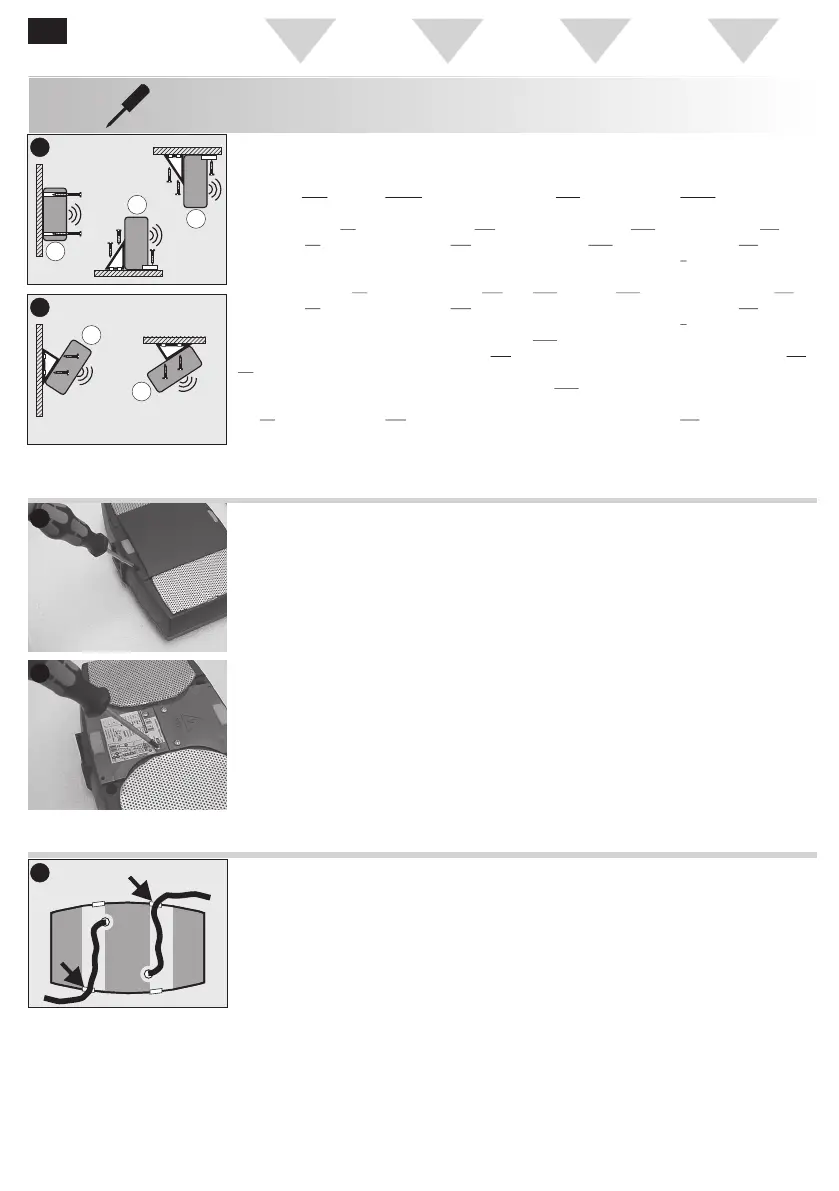

Befestigungs-

Möglichkeiten

!Direkte Wand-

Befestigung ohne

Konsole gemäß Skizze A

!Tisch-Befestigung mit

Konsole und mit

Befestigungs-Lasche

gemäß Skizze B

!Decken-Befestigung mit

Konsole und mit

Befestigungs-Lasche

gemäß Skizze C

!Wand-Befestigung 30°

mit Konsole gemäß

Skizze D

!Decken-Befestigung

60° mit Konsole gemäß

Skizze E

1

B

A

C

2

D

E

INSTALLATION

Befestigung

INSTALLATIE

Bevestiging

INSTALLATION

Fixation

INSTALLATION

Fixation

Fixation options

!Direct wall-mounting

without console

according to Illustration A

!Table-mounting with

console and with fixation

lug according to

Illustration B

!Ceiling-mounting with

console and with fixation

lug according to

Illustration C

!Wall-mounting 30° with

console according to

Illustration D

!Ceiling-mounting 60°

with console according to

Illustration E

Possibilités de fixation

!Fixation directe sur le

mur sans console suivant

croquis A

!Fixation sur table avec

console et avec patte

suivant croquis B

!Fixation au plafond

avec console et avec

patte suivant croquis C

!Fixation au mur à 30°

avec console suivant

croquis D

!Fixation au plafond à

60° avec console suivant

croquis E

Mogelijkheden van

bevestiging

!Directe wandmontage

zonder console volgens

afbeelding A

!Tafelmontage met

console en met

bevestigingslus volgens

afbeelding B

!Plafondmontage met

console en met

bevestigingslus volgens

afbeelding C

!Wandmontage 30° met

console volgens

afbeelding D

!Plafondmontage 60°

met console volgens

afbeelding E

Preparing the device

!Open product according

to Figure 3 (4 screws).

Depending on the device

version, unscrew top

cover (when using the

230-V version) or bottom

cover (when using

protective low voltages

up to 24 V) according to

Figure 4

Préparatifs sur l’appareil

!Ouvrir l'appareil comme

indiqué figure 3 (4 vis).

En fonction du modèle,

dévisser le couvercle

supérieur (modèles à

230 V) ou inférieur

(modèles à très basse

tension de sécurité de 24

V max.) comme indiqué

figure 4.

Toestel voorbereiden

!Open toestel volgens

afb. 3 (4 schroeven).

Schroef de

bovenafdekking (bij

230V-uitvoering) of

onderafdekking (bij extra

lage spanning tot 24V)

eraf volgens afbeelding 4

3

4
