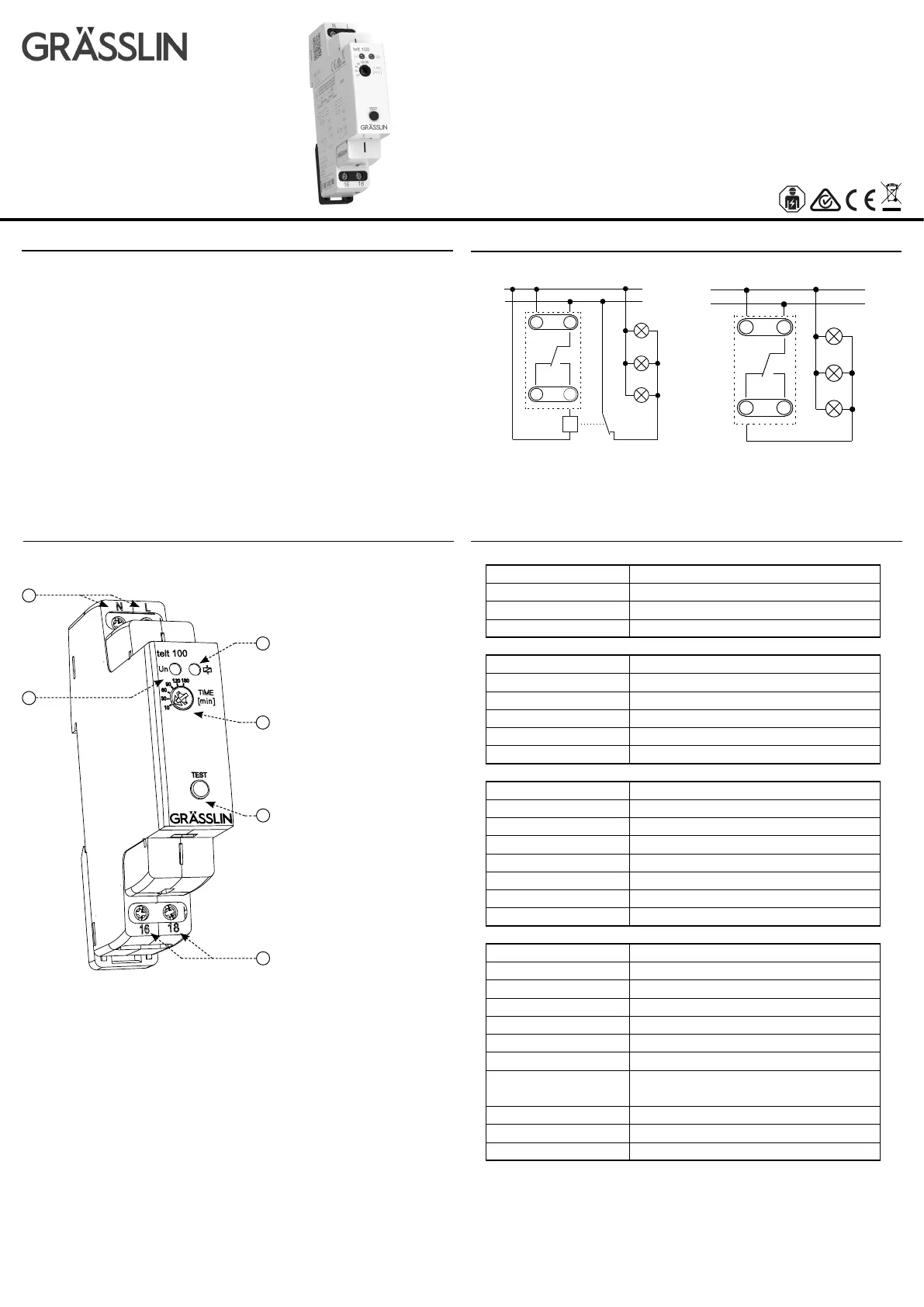

N
L
L
N
16
18
N
L
L
N
16
18
telt 100
40.02.0001.1
Made in the EU
Leopoldstr. 1
78112 St. Georgen / Germany
www.graesslin.de
2
3
1
4
5
6
Tester de la iluminación de emergencia
Característica
Descripción del dispositivo
Conexión
ES
• Relé de tiempo para el testeo automático de la iluminación de emergencia.
• Botón en el panel para la ejecución del test.
• La con guración cómoda y clara del retardo de tiempo (t) se realiza mediante el
conmutador giratorio.
• El retardo de tiempo de 10 m – 30 m – 60 m – 90 m – 120 m – 180 m está dividido
en seis rangos.
• La función ZERO CROSS: activa y desactiva el contacto de salida al pasar la tensión
por cero.
• El estado de la salida está indicado por la LED roja que parpadea o está encendida
dependiendo del estado de operación.
1. Bornes de la tensión de alimentación (N-L)
2. Indicación de la tensión de alimentación
3. Indicación de los estados de operación
4. Con guración del retardo de tiempo (t)
5. Botón test
6. Contacto de salida (16-18)
Especifi caciones
Alimentación
Terminales de alimentación:
Tensión de alimentación:
Potencia máx.:
Tolerancia de alimentación:
Circuito de tiempo
Número de funciones:
Retardo de tiempo (t):
Ajuste del tiempo:
Divergencia de tiempo:
Precisión de repetibilidad:
Coe ciente de temperatura:
Salida
Tipo de contacto
Corriente nominal:
Capacidad de conmutación:
Pico de corriente:
Tensión de conmutación:
Potencia de pérdida máx.:
Vida mecánica:
Vida eléctrica (AC1):
Más información
Temp. de funcionamiento:
Temp. de almacenamiento:
Posición de funcionamiento:
Montaje:
Grado de protección:
Categoría de sobretensión:
Grado de contaminación:
Sección de conexión- completo/
salado con cavidad (mm
2
):
Dimensiones:
Peso:
Normas conexas:
L-N
AC 230 V (50-60 Hz)
3.9 VA/1.9 W
–15 %; +10 %
1
10 m – 30 m – 60 m – 90 m – 120 m – 180 m
interruptor giratorio
5 % – ajuste mecánico
0.2 % – estabilidad de valor ajustado
0.01 %/°C, valor de referencia = 20 °C
1× conmutación (AgSnO
2
); potencial de conmutación "L"
16 A/AC1
4000 VA/AC1, 384 W/DC1
80 A/20 ms (contacto de conmutación)
250 V AC/24 V DC
1.2 W
10.000.000 op.
20.000 op.
–20 .. +40 °C
–30 .. +70 °C
cualquiera
carril DIN EN 60715
IP40 del panel frontal / IP20 terminales
III.
2
max. 1× 2.5, 2× 1.5/
max. 1× 2.5
90 × 17.6 × 64 mm
53 g
EN 61812-1
Conexión directa de la iluminación
de emergencia (para I<16A)
Conexión de la iluminación de emergencia
a través del contactor (para I>16A)
