Un

LED

LED

Un

t

>2s

TEST

t

L-18

L-16

Achtung

Das Gerät ist für 1-Phasen Netzen AC 230 V Wechselspannung bestimmt und bei Ins-

tallation sind die einschlägigen landestypischen Vorschriften zu beachten. Installation,

Anschluss muss auf Grund der Daten durchgeführt sein, die in dieser Anleitung ange-

geben sind. Für Schutz des Gerätes muss eine entsprechende Sicherung vorgestellt

werden. Vor Installation beachten Sie ob die Anlage nicht unter Spannung liegt und ob

der Hauptschalter im Stand “Ausschalten” ist. Das Gerät zur Hochquelle der elekroma-

gnetischer Störung nicht gestellt. Es ist benötigt mit die richtige Installation eine gute

Luftumlauf gewahrleisten, damit die maximale Umgebungstemperatur bei standigem

Betrieb nicht überschritten wäre. Für Installation ist der Schraubendreher cca 2 mm Brei-

te geeignet. Es handelt sich um voll elektronisches Erzeugnis, was soll bei Manipulation

und Installation berücksichtigen werden. Problemlose Funktion ist abhängig auch am

vorangehendem Transport, Lagerung und Manipulation. Falls Sie einige o ensichtliche

Mangel (sowie Deformation usw.) entdecken, installieren Sie sollches Gerät nicht mehr

und reklamieren beim Verkäufer. Dieses Erzeugniss ist möglich nach Abschlus der Le-

bensdauer demontieren, rezyklieren bzw. in einem entsprechenden Müllabladeplatz

lagern.

Funktion

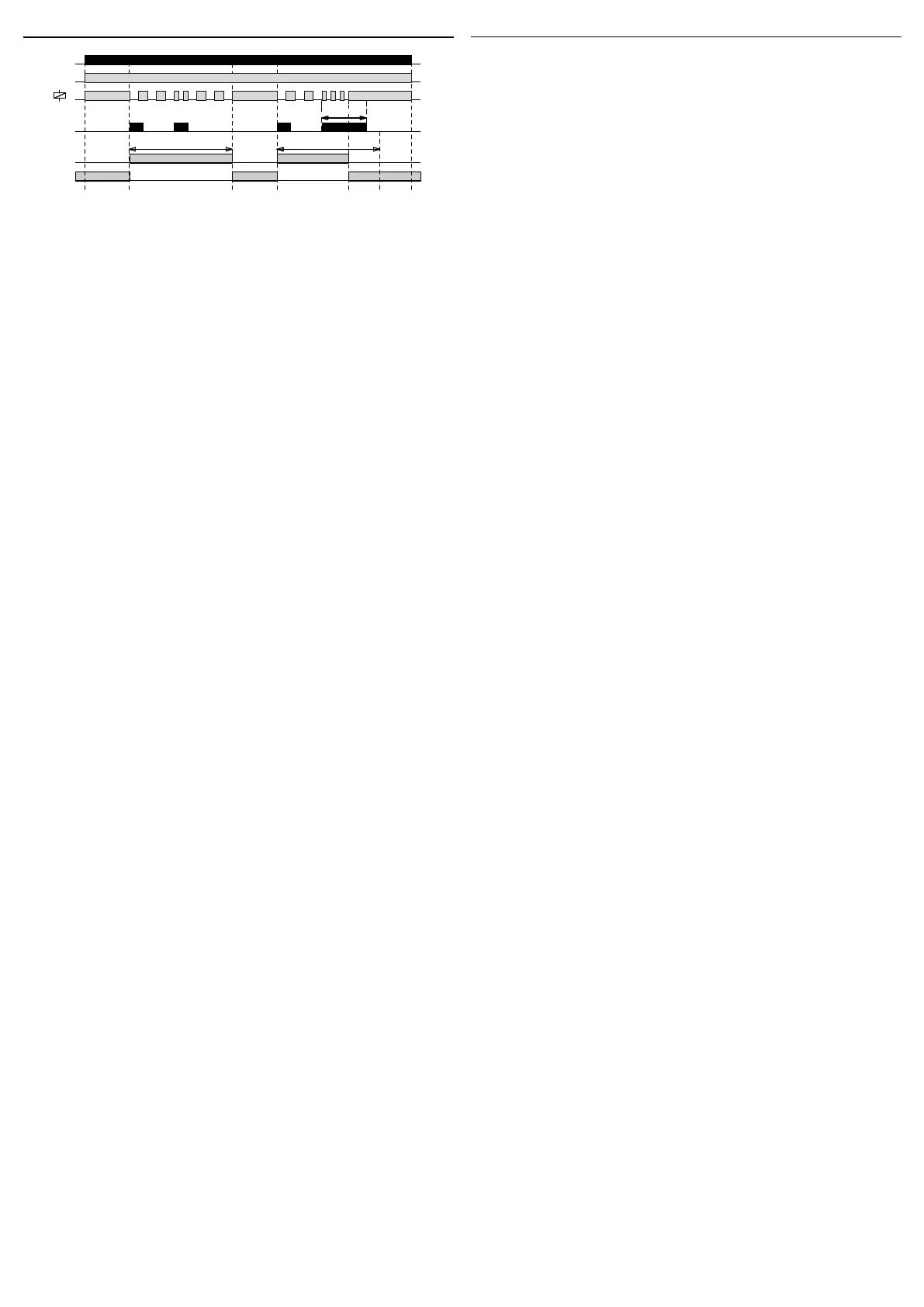

Wenn die Versorgungsspannung anliegt, leuchtet die grüne LED Un und gleich-

zeitig zeigt die rote LED an, dass der Ruhe-Ausgangskontakt „16“ geschlossen ist.

Durch Drücken der TEST-Taste auf dem Bedienpanel wird der Ausgangskontakt „18“

geschlossen und der Phasenleiter „L“ von den getesteten Notleuchten getrennt.

Nach Ablauf der eingestellten Zeitverzögerung (t) ö net der Ausgangskontakt „18“

und die Notbeleuchtung wird über den Kontakt „16“ angeschlossen. Während der

Verzögerung blinkt die rote LED langsam.

Wiederholtes kurzes Drücken der TEST-Taste hat keinen Ein uss auf die Länge der

Zeitverzögerung. Langes Drücken der TEST-Taste (>2 s) beendet die Zeitverzöge-

rung. Beim Drücken der Taste blinkt die rote LED schnell.
