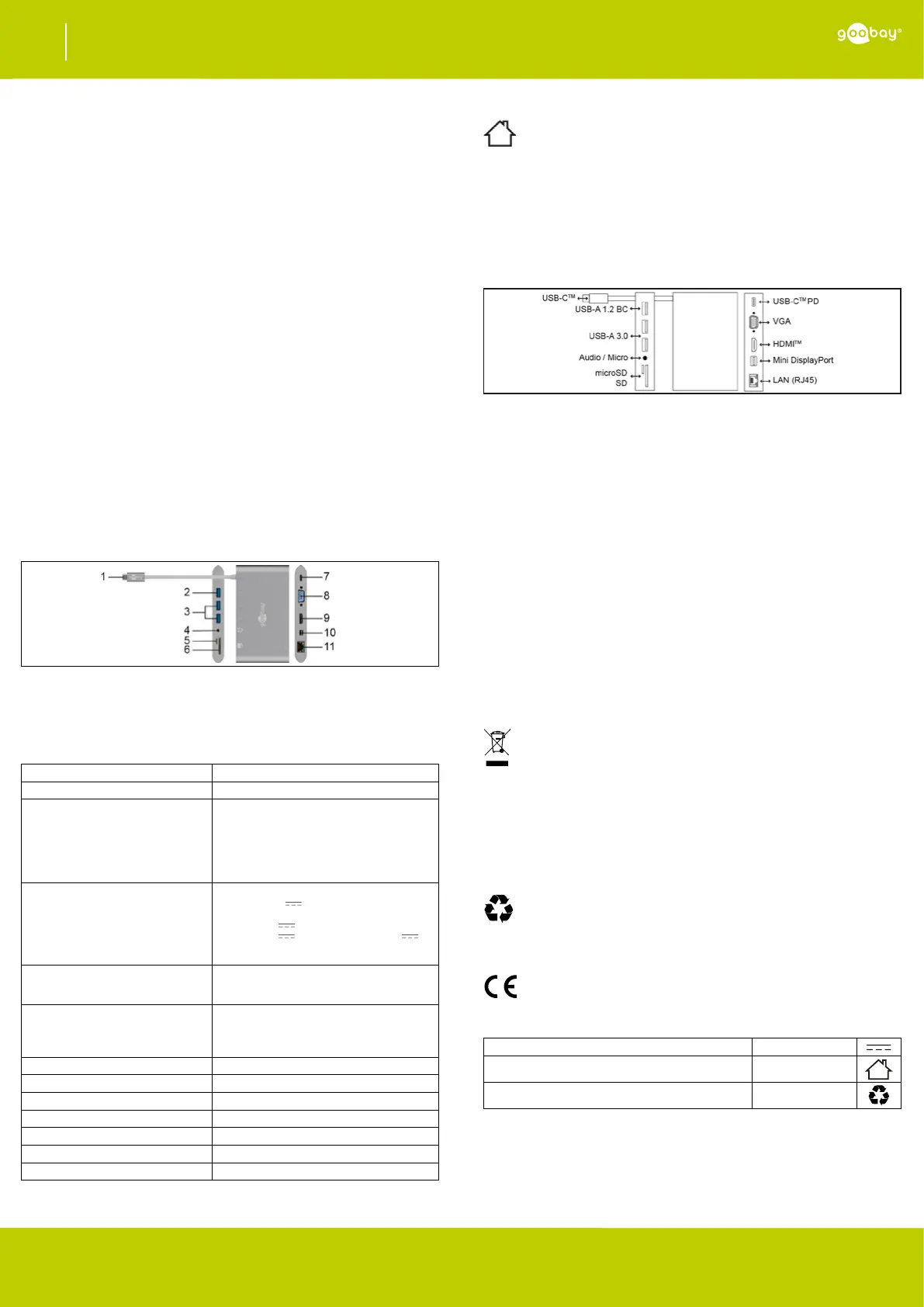

Návod k použití

USB-C™ Premium Multiportový-Adaptér

CZ

- 9 -

Goobay

®

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2020-09-17

V2.1 aw

Změny vyhrazeny.

62113

1 Bezpečnostní pokyny

• Před použitím si pečlivě přečtěte kompletní návod k použití.

Návod k použití je součástí produktu a obsahuje důležité pokyny pro

správné použití.

• Návod k použití uschovejte.

Návod k použití musí být k dispozici při pochybnostech a dalším předání

produktu.

• Pouzdro neotvírejte.

• Neprovádějte žádné změny na produktu a příslušenství.

• Nezkratujte přípojky a elektrické obvody.

• Používejte pouze produkt, díly produktu a příslušenství v bezvad-

ném stavu.

Vadné zařízení nesmí být uvedeno do provozu, ale musí být zabezpečeno

proti neúmyslnému dalšímu použití.

• V případě dotazů, závad, mechanických poškození, poruch a

jiných problémů, které nelze vyřešit s pomocí průvodní dokumen-

tace, se obraťte na prodejce nebo výrobce.

• Zainstalować produkt tak, aby żadne osoby nie odniosły obrażeń,

np. wskutek upadku lub potknięcia, ani nie uszkodzić żadnych

przedmiotów.

Nevhodné pro děti. Tento výrobek není hračka!

• Zajistěte obal, drobné díly a izolační materiál proti neúmyslnému

použití.

• Zamezte extrémním zatížením, jako je horko a chlad, mokro a

přímé sluneční záření, mikrovlny a vibrace a mechanický tlak.

Hromadění tepla:

• Nezakrývejte produkt..

• Udržujte dostatečný volný prostor okolo celého systému, abyste

zajistili dobré větrání všech přístrojů a zamezili poškození.

2 Popis a funkce

2.1 USB-C™ Premium Multiportový-Adaptér

Toto zařízení rozšiřuje USB-C™ zařízení s Ethernet, HDMI™, VGA a konektor Mini

DisplayPort, jakož i dva USB 3.0 konektory, jeden USB-A 1,2 BC konektor, jeden ko-

nektor USB-C™ PD (pro nabíjení), jeden 3,5 mm zvukový port, jeden slot pro kartu

SD a jeden slot pro kartu microSD.

2.2 Rozsah dodávky

USB-C™ Premium Multiportový-Adaptér, Návod k použití

2.3 Ovládací prvky

1 Konektorů USB-C™ 2 Zásuvka USB 1.2 BC (typ A)

3 2x Zásuvka USB 3.0 (typ A) 4 3,5 mm zvukový port

5 Slot pro kartu microSD 6 Slot pro kartu SD

7 Nabíjecí zásuvka USB-C™ PD 8 Zásuvka VGA (15-pin)

9 Zásuvka HDMI™ 10 Zásuvka Mini DisplayPort

11 Zásuvka RJ45 (8P8C)

2.4 Technická data

Objednací číslo 62113

Vstup Konektorů USB-C™

Výstupy

Zásuvka HDMI™ | Zásuvka USB 1.2 BC

(typ A) | 2x Zásuvka USB 3.0 (typ A) |

Slot pro kartu SD | Slot pro kartu microSD

| Nabíjecí zásuvka USB-C™ PD | Zásuvka

RJ45 (8P8C) | Zásuvka VGA (15-pin) | 3,5

mm zvukový port | Zásuvka Mini Display-

Port

Max. výkon

Nabíjecí zásuvka USB-C™ PD

(PD = Power Delivery)

Zásuvka USB 3.0, typ A (celkový)

Zásuvka USB 1.2 BC, typ A

60 W @ 20 V

/ 3.0 A

10 W @ 5 V / 2.0 A

7.5 W @ 5V / 1.5 A (5 W @ 5.0 V /

1.0 A,společně pro zbývající USB 3.0

zásuvky))

Max. rozlišení

Zásuvka HDMI™ / Mini DisplayPort

Zásuvka VGA

4K x 2 K @ 30 Hz

1920p x 1200p @ 60 Hz

Rychlost přenosu dat

USB 3.0

SD 3.0 UHS-I

SD/SDHC/SDXC

5 Gbit/s

čtení 70 Mbit/s / zápis 90 Mbit/s

až 128 GB

Provozní teplota 0 - +45 °C

Provozní vlhkost vzduchu 10-90 % RH

Skladovací teplota -10 - +70 °C

Vlhkost vzduchu při skladování 10-90 % RH

Hmotnost (g) 198

Rozměry (mm) 137 x 75 x 17

Délka kabelu (cm) 16

Tab.: Technická data

3 Použití dle určení

Jiné použití než použití popsané v kapitole „Popis a funkce“ nebo

v „Bezpečnostních pokynech“ není dovoleno. Tento produkt se smí

používat jen v suchých místnostech. Nerespektování a nedodržení těchto

ustanovení a bezpečnostních pokynů může vést k těžkým úrazům,

újmám na zdraví osob a věcným škodám.

4 Příprava

• Porovnejte technická data všech používaných přístrojů a

zajistěte kompatibilitu.

• Zkontrolujte úplnost a neporušenost obsahu dodávky.

5 Připojení

• Připojte vaše zařízení k připojení USB-C™ Premium Multiportový-

Adaptér pomocí vhodného adaptéru nebo propojovacích kabelů.

Fig.: Připojení

Pokud existuje hardwarové připojení, rozsvítí se zelená stavová LED na zásuvce

RJ45. Oranžová stavová LED na zásuvce RJ45 bliká, když probíhá přenos dat.

Přenos dat je možný v obou směrech pro všechny porty kromě RJ45, Mini Display-

Port, VGA a HDMI

TM.

Nabíjení připojených zařízení je možné pouze na zásuvkách.

Před, během a po provozu nesmí být ovládány žádné ovládací prvky.

Před nebo během provozu není nutná žádná instalace softwaru.

Odpojení a opětovné vložení zařízení může pomoci s řešením problémů.

Během přenosu dat neodpojujte napájení, abyste předešli možné ztrátě dat.

Pro zajištění správné funkce produktu používejte současně pouze jedno video

připojení.

6 Údržba, péče, skladování a přeprava

Produkt je bezúdržbový.

DŮLEŽITÉ! Věcné škody

• Používejte k čištění jen suchý a měkký hadřík.

• Nepoužívejte čisticí prostředky a chemikálie.

• Skladujte v chladu a suchu.

• Skladujte produkt při delším nepoužívání na místě

nepřístupném pro děti a v suchém prostředí chráněném před

prachem.

• Uschovejte originální obal a použijte jej pro přepravu.

7 Pokyny k likvidaci

7.1 Produkt

Elektrické a elektronické přístroje se podle evropské směrnice WEEE

nesmí likvidovat společně s domovním odpadem. Jejich součásti se

musí odevzdat k recyklaci nebo k likvidaci jako tříděný odpad, protože

toxické a nebezpečné složky mohou při neodborné likvidaci trvale

poškodit životní prostředí.

Jako spotřebitel jste povinni podle zákona o odpadech vrátit elektrické a elektro-

nické přístroje na konci jejich životnosti výrobci, prodejci nebo bezplatně veřejnému

sběrnému místu. Podrobnosti jsou upraveny příslušným zákonem státu. Symbol na

výrobku, návodu k obsluze a/nebo balení poukazuje na tato ustanovení. Díky správ-

nému třídění, recyklaci a likvidaci starých zařízení významně přispíváte k ochraně

životního prostředí.

WEEE číslo: 82898622

7.2 Obal

Obaly lze zdarma likvidovat na veřejných sběrných místech - papír v

popelnicích na papír, plasty ve žlutých pytlech a sklo v kontejnerech na

použité sklo. DE4535302615620

DE4535302615620

8 Prohlášení o shodě s předpisy EU

Se symbolem CE Goobay®, registrovaná ochranná známka společnosti

Wentronic GmbH zaručuje, že tento produkt odpovídá základním

evropskými standardům a směrnicím.

9 Použité symboly

Stejnosměrný proud IEC 60417- 5031

Pouze pro vnitřní použití IEC 60417- 5957

Recyklace

ISO 7001 - PI PF 066
