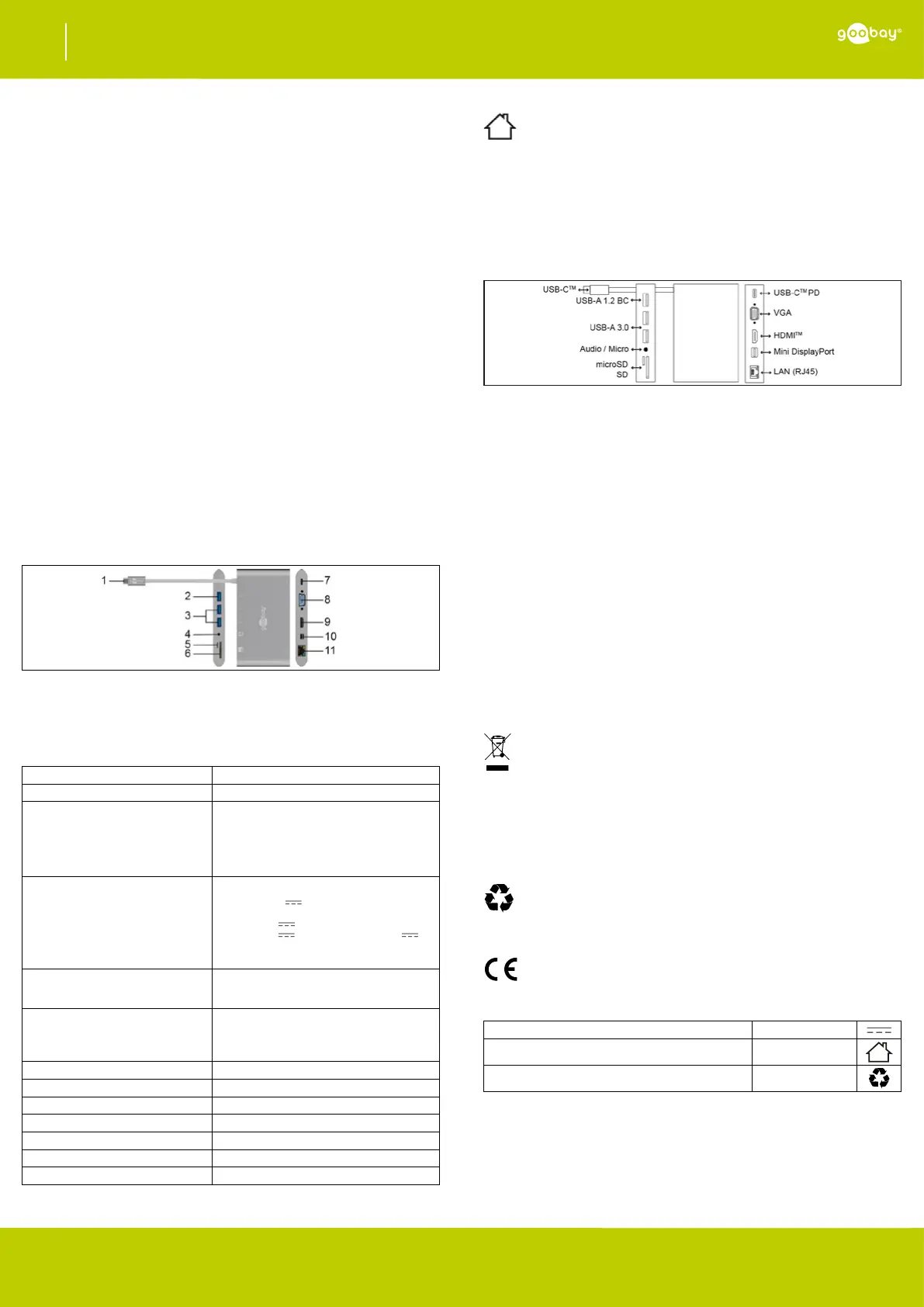

- 8 -- 8 -

Bruksanvisning

USB-C™ Premium Multiport-Adapter

SE

- 8 -

Goobay

®

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2020-09-17

V2.1 aw

Med reservation för ändringar.

62113

1 Säkerhetsanvisningar

• Läs igenom bruksanvisningen noggrant och i sin helhet innan

du använder produkten.

Bruksanvisningen är en del av produkten och innehåller viktiga anvisnin-

gar om korrekt användning.

• Spara bruksanvisningen.

Bruksanvisningen måste konsulteras om du är osäker på något och

medfölja om produkten byter ägare.

• Öppna inte kåpan.

• Produkten och dess tillbehör får inte modieras.

• Kortslut inte anslutningar och kopplingskretsar.

• Använd bara produkten, produktdelar och tillbehör om de är i

felfritt skick.

En defekt anordning får inte tas i drift utan måste säkras mot oavsiktlig

vidare användning.

• Kontakta återförsäljaren eller tillverkaren vid frågor, defekter,

mekaniska skador, störningar eller andra problem som inte kan

lösas med hjälp av de medföljande anvisningarna.

• Installera produkten så att inga personer eller föremål kan skadas,

t.ex. genom fall eller snubbling.

Inte avsedd för barn. Produkten är ingen leksak!

• Se till att förpackning, smådelar och isoleringsmaterial inte an-

vänds på annat sätt än avsett.

• Undvik extrema belastningar som hetta och kyla, fukt och direkt

solljus, mikrovågor samt vibrationer och mekaniskt tryck.

Överhettning:

• Täck inte över produkten.

• Se till att det nns tillräckligt stort utrymme runt hela systemet

för att säkerställa god ventilation för alla enheter och för att undvi-

ka skador.

2 Beskrivning och funktion

2.1 USB-C™ Premium Multiport-Adapter

Den här enheten utökar en USB-C™-enhet med en Ethernet-, HDMI™, VGA- och

Mini DisplayPort-anslutning samt två USB-A 3.0-anslutningar, en USB-A 1.2 BC-

anslutning, en USB-C™ PD-anslutning (för laddning), en 3,5 mm ljudport, en SD-

kortplats och en microSD-kortplats.

2.2 Leveransomfång

USB-C™ Premium Multiport-Adapter, Bruksanvisning

2.3 Kontroller

1 USB-C™-kontakter 2 USB 1.2 BC-uttag (typ A)

3 2x USB 3.0-uttag (typ A) 4 3.5 mm ljudport

5 microSD-kortplats 6 SD-kortplats

7 USB-C

TM

PD laddningsuttag 8 VGA-uttag (15-pin)

9 HDMI™-uttag 10 Mini DisplayPort-uttag

11 RJ45-uttag (8P8C)

2.4 Tekniska data

Artikelnummer 62113

Ingång USB-C™-kontakter

Utgångar

HDMI™-uttag | USB 1.2 BC-uttag (type A) |

2x USB 3.0-uttag (type A) | SD-kortplats |

microSD-kortplats | USB-C

TM

PD ladd-

ningsuttag | RJ45-uttag (8P8C) | VGA-uttag

(15-pin) | 3.5 mm ljudport | Mini DisplayPort-

uttag

Max. effekt

USB-C

TM

PD laddningsuttag

(PD = Power Delivery)

USB 3.0-uttag, type A (total)

USB BC 1.2-uttag, type A

60 W @ 20 V / 3.0 A

10 W @ 5 V / 2.0 A

7.5 W @ 5V / 1.5 A (5 W @ 5.0 V /

1.0 A, tillsammans för de återstående USB

3.0-uttagen)

Max. upplösning

HDMI™- / Mini DisplayPort-uttag

VGA-uttag

4K x 2 K @ 30 Hz

1920p x 1200pp @ 60 Hz

Dataöverföringshastighet

USB 3.0

SD 3.0 UHS-I

SD/SDHC/SDXC

5 Gbit/s

läser 70 Mbit/s / skriver 90 Mbit/s

upp till 128 GB

Temperatur för användning 0 - +45 °C

Luftfuktighet för användning 10-90 % RH

Förvaringstemperatur -10 - +70 °C

Luftfuktighet vid förvaring 10-90 % RH

Vikt (g) 198

Mått (mm) 137 x 75 x 17

Kabellängd (cm) 16

Tab.: Tekniska data

3 Avsedd användning

Produkten får inte användas på annat sätt än som beskrivs i kapitlet

”Beskrivning och funktion” eller ”Säkerhetsanvisningar”. Denna produkt

får bara användas i torra inomhusmiljöer. Underlåtenhet att följa dessa

bestämmelser och säkerhetsanvisningarna kan leda till svåra olyckor

och/eller person- och sakskador.

4 Förberedelse

• Jämför tekniska data för alla produkter som ska användas och

säkerställ att de är kompatibla.

• Kontrollera att leveransen är fullständig och inte är skadad.

5 Anslutning

• Anslut dina enheter till anslutningarna på USB-C™ Premium

Multiport-Adapter med lämplig adapter eller anslutningskablar.

Fig.: Anslutning

Den gröna statuslampan på RJ45-uttaget tänds om det nns en hårdvaruanslutning.

Den orange statuslampan på RJ45-uttaget blinkar när dataöverföringen sker.

Dataöverföring är möjlig i båda riktningarna för alla portar utom RJ45, Mini Display-

Port, VGA och HDMI

TM

.

Laddning av anslutna enheter är endast möjlig i höljet.

Inga kontroller får användas före, under och efter drift.

Ingen programinstallation krävs före eller under drift.

Att koppla ur och sätta i enheterna igen kan hjälpa till med felsökning.

Koppla inte bort strömförsörjningen under dataöverföring för att undvika eventuell

dataförlust.

Använd endast en videoanslutning åt gången för att säkerställa att produkten funge-

rar korrekt.

6 Underhåll, vård, lagring och transport

Produkten är underhållsfri.

VARNING! Sakskador

• Använd endast en torr och mjuk trasa vid rengöring.

• Använd inte rengöringsmedel eller kemikalier.

• Lagra produkten på en torr och sval plats.

• Om produkten inte ska användas under en längre tid ska den

förvaras utom räckhåll för barn på en torr och dammfri plats.

• Spara originalförpackningen och använd den om produkten

ska transporteras.

7 Avfallshantering

7.1 Produkten

Elektriska och elektroniska produkter får enligt EU-direktiv WEEE inte

kastas i hushållsavfallet. Produktens olika delar måste separeras och

skickas till återvinning eller avfallshantering eftersom giftiga och farliga

komponenter kan orsaka skador på hälsa och miljö om de hanteras på fel

sätt.

Du som konsument är förpliktigad enligt lag att lämna elektriska eller elektroniska

apparater till insamlingsplatser eller till återförsäljaren vid slutet av apparatens

livstid. Detaljer regleras i nationella lagar. Symbolerna på produkten, i bruksanvisnin-

gen eller på förpackningen hänvisar till dessa villkor. Med denna avfallsseparering,

tillämpning och avfallshantering bidrar du till att förbättra miljön.

WEEE-nr: 82898622

7.2 Förpackingar

Förpackningar kan kostnadsfritt kasseras på motsvarande åter

vinningstationer – papper, plast och glas i respektive kärl eller containrar.

DE4535302615620

8 EU-försäkran om överensstämmelse

Genom att använda CEmärknin-gen deklarerar Goobay®, ett registrerat

varumärke för Wentronic GmbH, att enheten uppfyller de grundläggande

kraven och riktlinjerna enligt Europeiska bestämmelser.

9 Använda symboler

Likström IEC 60417- 5031

Endast för inomhusbruk IEC 60417- 5957

Återvinning

ISO 7001 - PI PF 066
