Istruzioni per l‘uso
Adattatore USB-C™ Premium Multiport
IT
- 4 -
Goobay
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2020-09-17
V2.1 aw
Con riserva di modiche.
62113
1 Indicazioni di sicurezza
• Leggere attentamente e completamente le istruzioni prima
dell‘uso.
Questa è parte integrante del prodotto e contiene importanti
informazioni per un uso corretto.
• Conservare le istruzioni per l‘uso.
Devi essere disponibile per le incertezze e trasferimento del prodotto.
• Non aprire la custodia.
• Non modicare prodotti e accessori.
• Non corto do collegamenti e circuiti.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo
in perfette condizioni.
Un apparecchio difettoso non deve essere messo in funzione, ma deve
essere messo in sicurezza contro un ulteriore utilizzo involontario.
• In caso di domande, difetti, danni meccanici, interferenze
e altri problemi, non recuperabili per la documentazione,
rivolgersi al rivenditore o produttore.
• Montare il prodotto accertandosi che non arrechi danni a cose
o lesioni a persone, ad es. evitando i rischi connessi a caduta,
inciampo e simili.
Non è pensato per i bambini. Il prodotto non è un giocattolo!
• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso
accidentale.
• Evitare condizioni estreme, calore estremo e ispezionata la
freddezza, umidità e luce diretta del sole, così come forni a
microonde, vibrazioni e pressione meccanica.
Accumulo di calore:
• Non coprire il prodotto.
• Accertarsi che intorno a tutto il sistema vi sia spazio a sufci
enza per garantire una buona aerazione di tutti i dispositivi ed
evitare danni.
2 Descrizione e Funzione
2.1 Adattatore USB-C™ Premium Multiport
Questo dispositivo estende un dispositivo USB-C™ con un connettore Ethernet,
HDMI™, VGA e Mini DisplayPort e inoltre due connettori USB-A 3.0, un connettore
USB-A 1.2 BC, un connettore USB-C™ PD (per la ricarica), una porta audio da
3,5 mm, uno slot per schede SD e uno slot per schede microSD.
2.2 Scopo della consegna
Adattatore USB-C™ Premium Multiport, Istruzioni per l‘uso

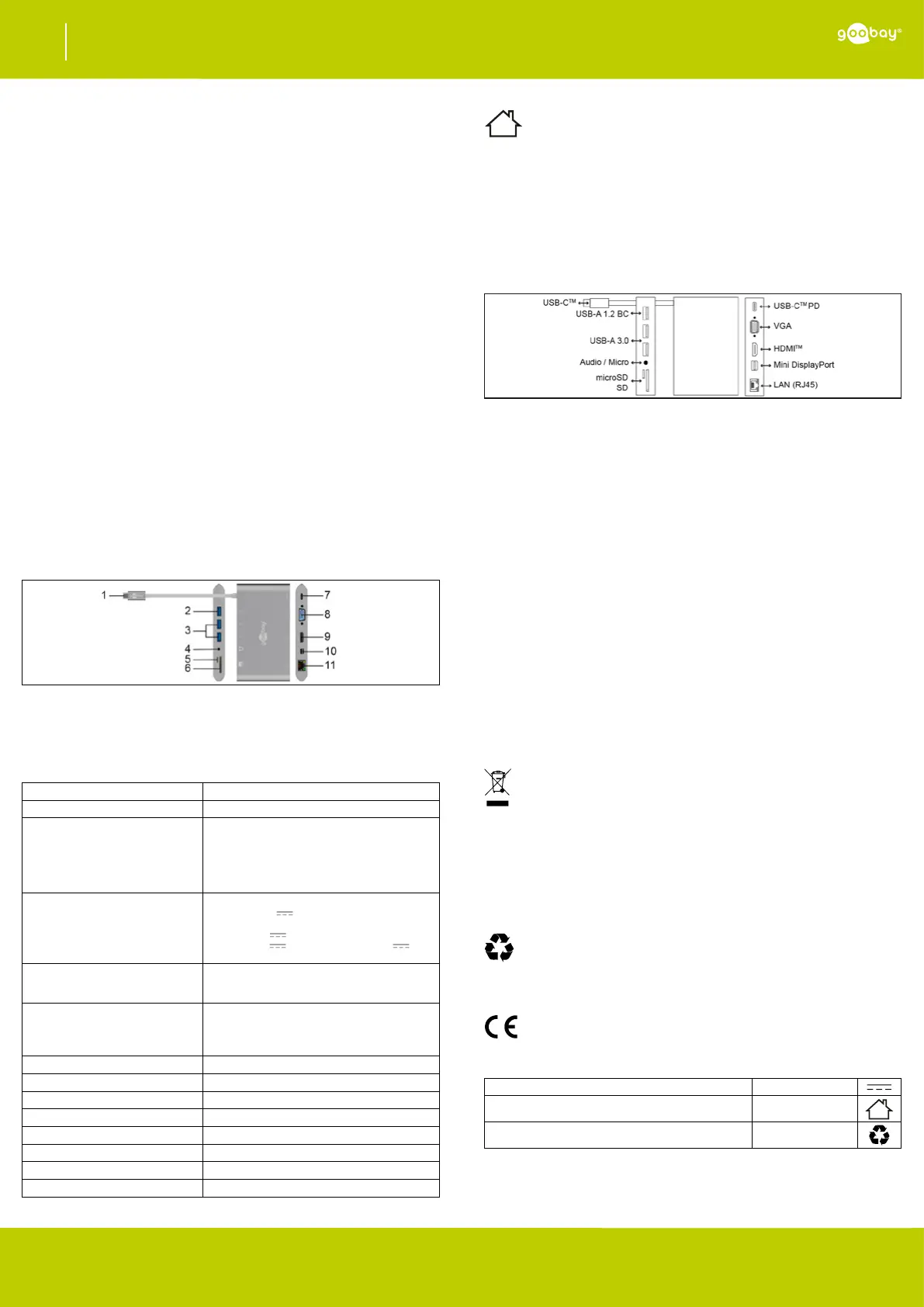

2.3 Elementi di comando
1 Spina USB-C
TM
2 Presa USB 1.2 BC (typo A)
3 2x Presa USB 3.0 (tipo A) 4 Porta audio da 3,5 mm
5 Slot per schede microSD 6 Slot per schede SD
7 Presa di ricarica USB-C™ PD 8 Presa VGA (15 poli)
9 Presa HDMI™ 10 Presa Mini DisplayPort
11 Presa RJ45 (8P8C)
2.4 Speciche
Numero di articolo 62113
Ingresso Spina USB-C
TM
Uscite
Presa HDMI™ | Presa USB 1.2 BC (typo A) |
2x Presa USB 3.0 (tipo A) | Slot per schede
SD | Slot per schede microSD | Presa di
ricarica USB-C™ PD | Presa RJ45 (8P8C) |
Presa VGA (15 poli) | Porta audio da 3,5 mm |
Presa Mini DisplayPort
Potenza mass.
Presa di ricarica USB-C™ PD
(PD = Power Delivery)
Presa 3.0, typo A (tutto)
Presa USB BC 2.1
60 W @ 20 V / 3,0 A
10 W @ 5 V / 2,0 A
7,5 W @ 5V / 1,5 A (5 W @ 5,0 V /
1 A insieme per le altre due uscite USB 3.0)
Risoluzione mass.
Presa HDMI™ / Mini DisplayPort
Presa VGA
4K x 2 K @ 30 Hz
1920p x 1200p @ 60 Hz
Velocità di trasferimento dati
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
Lettura 70 Mbit/s / Scrittura 90 Mbit/s
no al 128 GB
Larghezza di banda supportata 10 / 100 / 1000 Mbit/s
Temperatura d‘esercizio 0 - +45 °C
Umidità di funzionamento 10-90 % RH
Temperatura di immagazzinaggio -10 - +70 °C
Umidità di immagazzinaggio 10-90 % RH
Peso (g) 198
Dimensioni (mm) 137 x 75 x 17
Lunghezza del cavo (cm) 16
Tab.: Speciche
3 Destinazione d’uso
Non è consentito l’uso del dispositivo in modo diverso da quello descritto
nel capitolo „Descrizione e Funzione“ o „Istruzioni per la sicurezza“.
Usare il prodotto solamente in ambienti interni asciutti. La mancata
osservanza di queste regole e delle istruzioni per la sicurezza può
provocare incidenti fatali, lesioni e danni a persone e proprietà.
4 Preparazione
• Confrontare le speciche di tutti i dispositivi utilizzati per
garantire la compatibilità.
• Vericare la completezza e l‘integrità della fornitura.
5 Collegamento
• Collegare i dispositivi alle porte del Adattatore USB-C™ Premium
Multiport utilizzando un adattatore adatto o cavi di colle-
gamento.
Fig.: Collegamento
Il LED di stato verde sulla presa RJ45 si accende se esiste un collegamento
hardware. Il LED di stato arancione sulla presa RJ45 lampeggia quando avviene il
trasferimento dei dati.
Il trasferimento dei dati è possibile in entrambe le direzioni per tutte le connessioni
eccetto RJ45, Mini DisplayPort, VGA e HDMI
TM
.
Il caricamento degli apparecchi collegati è possibile solo alle prese
dell‘alloggiamento.
Non ci sono elementi di comando da azionare prima, durante e dopo il
funzionamento.
Non è richiesta l‘installazione del software prima o durante il funzionamento.
Scollegando e ricollegando gli apparecchi si possono eliminare i guasti.
Non scollegare l‘alimentazione elettrica durante la trasmissione dei dati per evitare
possibili perdite di dati.
Utilizzare un solo collegamento video alla volta per garantire il corretto
funzionamento del prodotto.
6
Manutenzione, Cura, Conservazione e Trasporto
Il prodotto è esente da manutenzione.
NOTIFICA! Danni materiali causati da umidità
• Utilizzare un panno asciutto e morbido solo per la pulizia.
• Non utilizzare detergenti e prodotti chimici.
• Conservare fresco e asciutto.
• Conservare il prodotto fuori dalla portata dei bambini e in un
ambiente asciutto e protetto dalla polvere quando non in uso.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
7 Note per lo smaltimento
7.1 Prodotto
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed
elettroniche non devono essere smaltite insieme ai riuti urbani. I com-
ponenti devono essere riciclati o smaltiti separatamente. Diversamente le
sostanze contaminanti e pericolose possono inquinare l’ambiente.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elett-
roniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore
al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le
normative locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione
richiama l’attenzione su questi termini. Con questo tipo di raccolta differenziata e
smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione
dell’ambiente.
WEEE No: 82898622
7.2 Imballaggi
Gli imballaggi possono essere smaltiti gratuitamente negli appositi punti
di raccolta: la carta nella campana, la plastica nel sacco giallo e il vetro
nel contenitore per riuti in vetro.
DE4535302615620
8 UE Dichiarazione di Conformità
Usando il marchio CE, Goobay
®
, un marchio registrato della Wentronic
GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle
linee guida delle normative Europee.
9 Simboli utilizzati
Corrente continua IEC 60417- 5031
Solo per uso interno IEC 60417- 5957
Riciclaggio
ISO 7001 - PI PF 066
