- 3 -
Mode d‘emploi
USB-C™ Premium Multiport-Adapteur
FR
- 3 -
Goobay
®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2020-09-17
V2.1 aw
Sous réserve de modications.
62113
1 Consignes de sécurité
• Lisez le présent mode d‘emploi en entier et avec attention.
Il fait partie intégrante du produit et comprend d‘importantes informations
pour une bonne installation et une bonne utilisation.
• Conservez soigneusement ce mode d‘emploi.
Il doit être disponible à des incertitudes et transfert du produit.
• Ne pas ouvrir le boîtier.
• Ne modiez pas le produit et les accessoires.
• Pas court-circuiter des connexions et circuits.
• Utilisez le produit, pièces et accessoires des produits uniquement
en parfait état.
Un appareil défectueux ne doit pas être mis en service, mais doit être
protégé contre toute utilisation ultérieure involontaire.
• En cas de questions, les défauts, les dommages mécaniques,
des ingérences et d‘autres problèmes, non récupérables par la
documentation, contactez votre revendeur ou le producteur.
• Installez le produit de sorte à ce qu’aucune personne ou aucun
objet ne puisse être blessé/endommagé en chutant, trébuchant,
etc.
Non destiné à des enfants. Le produit n‘est pas un jouet!
• Sécuriser l‘emballage, petites pièces et l‘isolation contre
l‘utilisation accidentelle.
• Éviter des conditions extrêmes, telles que la chaleur extrême
et froid, l‘humidité et de la lumière directe du soleil, ainsi que
microondes, des vibrations et de la pression mécanique.
Accumulateur de chaleur:
• Ne couvrez pas le produit.
• Laissez toujours sufsamment d‘espace qu‘autour du système
an de garantir une ventilation appropriée et de l‘espace entre les
appareils pour ne pas risquer de les dommager.
2 Description et fonctions
2.1 USB-C™ Premium Multiport-Adapteur
Ce dispositif étend un dispositif USB-C™ avec un connecteur Ethernet, HDMI™,
VGA et Mini DisplayPort ainsi que deux connecteurs USB-A 3.0, un connecteur
USB-A 1.2 BC, un connecteur USB-C™ PD (pour le chargement), un port audio de
3,5 mm, une fente pour carte SD et une fente pour carte microSD.
2.2 Contenu de la livraison
USB-C™ Premium Multiport-Adapteur, Mode d‘emploi

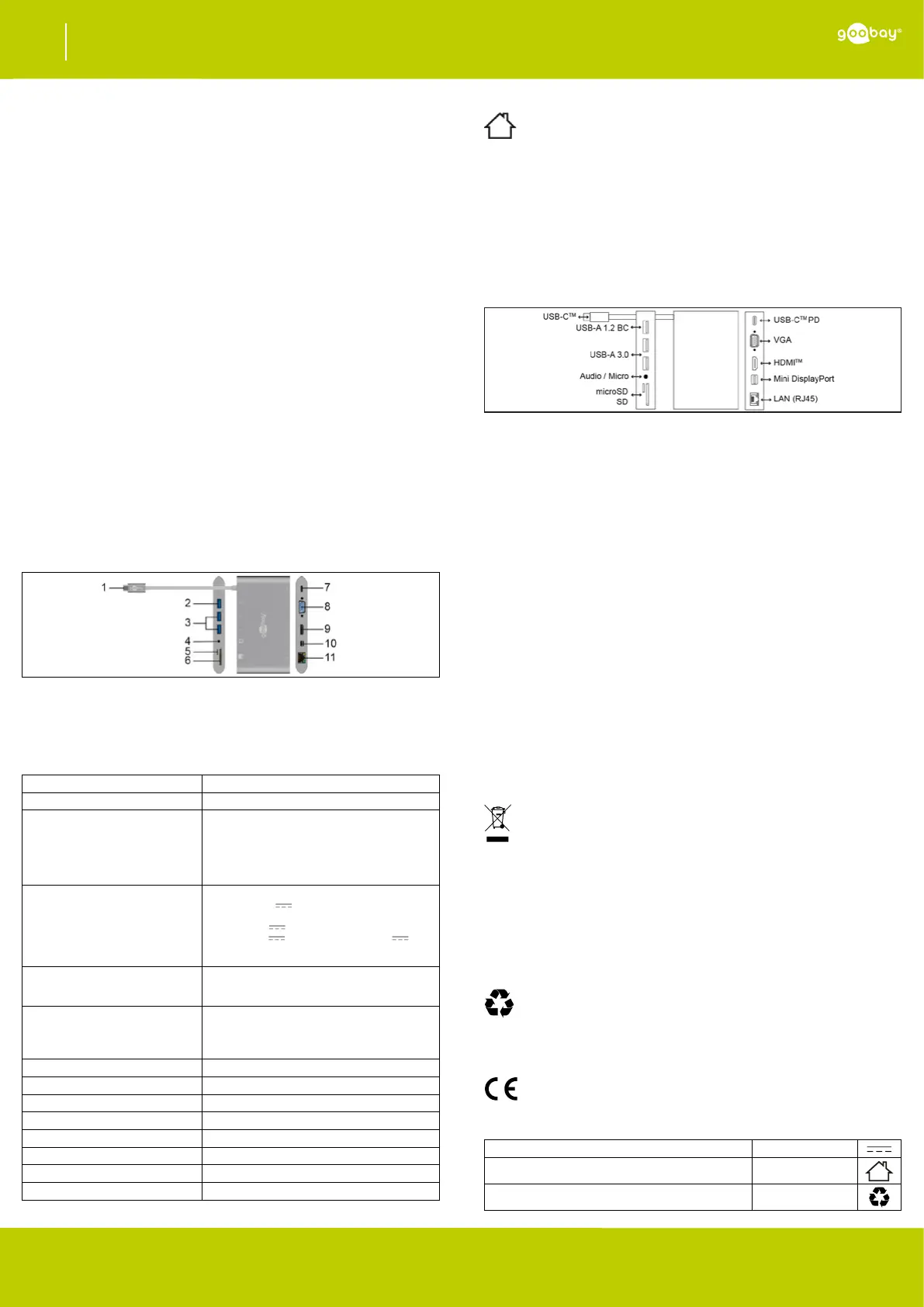

2.3 Eléments de commande
1 USB-C™ che 2 Prise USB 1.2 BC (type A)
3 2x Prise USB 3.0 (type A) 4 Port audio 3,5 mm
5 Fente pour carte microSD 6 Fente pour carte SD
7 Prise de chargement USB-C™ PD 8 Prises VGA (15 broches)
9 Prise HDMI™ 10 Prise Mini DisplayPort
11 Prise RJ45 (8P8C)
2.4 Spécications
Numéro de l‘article 62113
Entrée USB-C™ che
Sorties
Prise standard HDMI™ | Prise USB 1.2 BC
(type A) | 2x Prise USB 3.0 (type A) |
Fente pour carte SD | Fente pour carte mi-
croSD | Prise de chargement USB-C™| Prise
RJ45 (8P8C) | Prises VGA (15 broches) | Port
audio 3,5 mm | Prise Mini DisplayPort
Puissance max.
Prise de chargement USB-C™ PD
(PD = Power Delivery)
Prise USB 3.0, type A (total)
Prise USB BC 2.1, type A
60 W @ 20 V
/ 3,0 A
10 W @ 5 V / 2,0 A
7,5 W @ 5V / 1,5 A (5 W @ 5,0 V / 1,0
A ensemble pour les deux sorties USB 3.0)
Résolution max.
Prise HDMI™ / Mini DisplayPort
Prise VGA
4K x 2 K @ 30 Hz
1920p x 1200p @ 60 Hz
Débit de transfert de données
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
Lecture 70 Mbit/s / Écriture 90 Mbit/s
jusqu‘à 128 GB
Bande passante prise en charge 10 / 100 / 1000 Mbit/s
Température de service 0 - +45 °C
Humidité de fonctionnement 10-90 % RH
Température de stockage -10 - +70 °C
Humidité de stockage 10-90 % RH
Poids (g) 198
Dimensions (mm) 137 x 75 x 17
Longueur du câble (cm) 16
Tab.: Spécications
3 Utilisation prévue
Nous n’autorisons pas l’utilisation du dispositif d’une façon différente
de celle décrite au chapitre „Description et Fonctions“ et „Consignes
de sécurité“. Utilisez le produit uniquement dans des espaces intéri-
eurs secs. Ne pas respecter ces instructions de sécurité et points de règ-
lement est susceptible de provoquer des accidents mortels, blessures et
dommages à la personne et à ses biens.
4 Préparation
• Comparez les caractéristiques de tous les équipements à
utiliser et pour assurer la compatibilité.
• Vériez le Contenu de livraison pour l‘exhaustivité et
l‘intégrité.
5 Connexion
• Connectez vos appareils aux ports de le USB-C™ Premium
Multiport-Adapter à l‘aide d‘un adaptateur ou de câbles de
connexion appropriés.
Fig.: Connexion
La LED verte de statut sur la prise RJ45 s‘allume si une connexion matérielle existe.
La LED d‘état orange sur la prise RJ45 clignote lorsque le transfert de données a
lieu.
Le transfert de données est possible dans les deux sens pour toutes les connexions
sauf RJ45, Mini DisplayPort, VGA et HDMI
TM
.
La recharge des appareils connectés n‘est possible qu‘au niveau des prises du
boîtier.
Il n‘y a pas d‘éléments de fonctionnement à utiliser avant, pendant et après
l‘opération.
Aucune installation de logiciel n‘est requise avant ou pendant le fonctionnement.
La déconnexion et la reconnexion des appareils peuvent être utilisées pour corriger
les défauts.
Ne débranchez l‘alimentation électrique pendant la transmission des données an
d‘éviter toute perte de données.
N‘utilisez qu‘une seule connexion vidéo à la fois pour garantir le bon fonctionnement
du produit.
6
Maintenance, Entretien, Stockage et Transport
Le produit est sans entretien.
AVERTISSEMENT ! Les dommages matériels
• Utilisez uniquement un chiffon doux et sec pour le nettoyage.
• Ne pas utiliser de détergents et de produits chimiques.
• Endroit frais et sec.
• Conserver le produit hors de la portée des enfants et dans
une ambiance sèche et protégé de la poussière lorsqu‘il ne
est pas en cours d‘utilisation.
• Conserver et utiliser l‘emballage d‘origine pour le transport.
7 Instructions pour l’élimination
7.1 Produit
Selon la directive européenne DEEE, la mise au rebut des appareils
électriques et électroniques avec les déchets domestiques est stricte-
ment interdite. Leurs composants doivent être recyclés ou éliminés de
façon séparée. Autrement les substances contaminées et dangereuses
peuvent polluer notre environnement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des
appareils électriques et électroniques auprès du fabricant, du distributeur, ou
des points publics de collecte à la n de la durée de vie des dispositifs, et ce de
façon gratuite. Les détails sont réglementés dans le droit national. Le symbole
sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces
termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des
déchets d‘appareils usagés, vous réalisez une part importante de la protection de
l‘environnement.
No DEEE : 82898622
7.2 Emballages
Les emballages peuvent être mis au rebut gratuitement dans les
lieux de collecte adaptés - le papier dans le conteneur à papier, les maté-
riaux plastiques dans le conteneur à plastique et le verre dans le conte-
neur à verre.
DE4535302615620
8 UE Déclaration de Conformité
En utilisant le marquage CE, Goobay
®
, nom commercial déposé de
Wentronic GmbH, déclare que l‘appareil est conforme aux conditions et
directives de base de la réglementation européenne.
9 Symboles utilisés
Courant continu IEC 60417- 5031
Pour usage intérieur uniquement IEC 60417- 5957
Recyclage
ISO 7001 - PI PF 066
