14
6. Instale los 8 ganchos, uno en cada extremo de las 4 bandas
elásticas, sobre los marcos superior e inferior, como se
muestra.

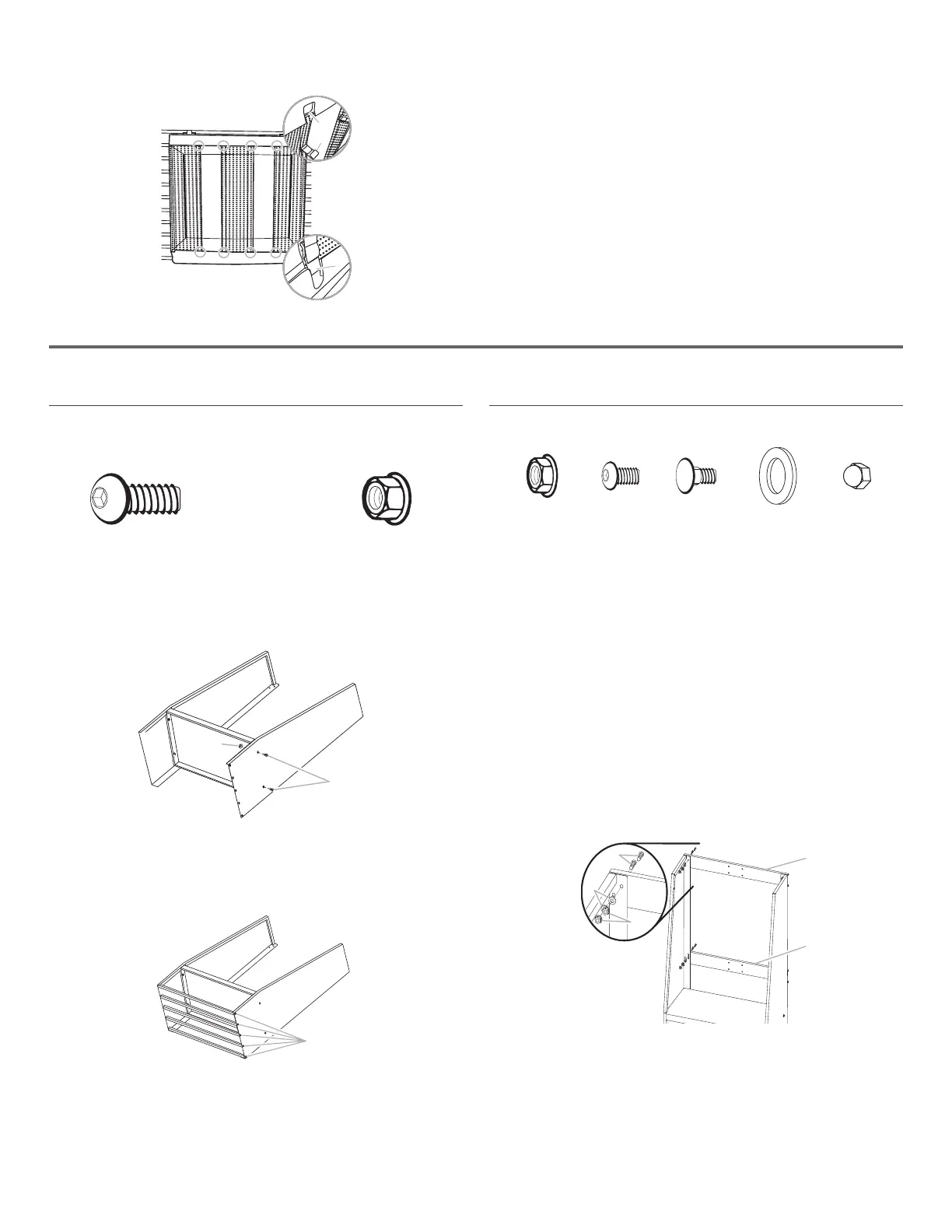

CONTENEDOR PARA ARTÍCULOS DE GOLF
Ensamble el contenedor para
artículos de golf
1. Use pernos de cabeza hexagonal de 5/16" (7,93 mm) (F1) y
tuercas de brida de 5/16" (7,93 mm) (F2) para instalar el
estante para bolsas golf en los costados, como se muestra.
2. Para crear un estante para calzado, use pernos hexagonales
de 5/16" (7,93 mm) (F1) para jar las 5 varillas a ambos lados
del contenedor para artículos de golf, como se muestra.
3. Coloque el contenedor para artículos de golf en posición
vertical.
Fije los soportes de montaje
1. Con los bordes del soporte de montaje orientados hacia
abajo, alinee los 2 oricios del soporte con los dos oricios
superiores a cada lado.
2. Trabaje desde atrás para insertar un perno de cabeza redonda
(F7) a través de los oricios del soporte e introducirlo en el
costado.
3. Trabaje desde el frente para sujetar cada perno con una
arandela (F8) y una tuerca de brida (F2). Apriete por completo
las tuercas.
4. Repita los pasos 1 a 3 para instalar el soporte de montaje
inferior.
NOTA : Apriete a mano las tuercas que sujetan el soporte
inferior. Para montar el contenedor para artículos de golf en la
pared, este soporte deberá regularse.
B
B
A
F2F1
F1: 5/16” (7.93 mm) hex-head bolt (14) F2 : 5/16” (7.93 mm) flange nut (4)
A
B
A
F2 F3b F7 F8 F10
A
B
C
E
D
F1. Perno de cabeza hexagonal
de 5/16" (7,93 mm) (14)
F2. Tuerca de brida de
5/16" (7,93 mm) (4)
A. Tuerca de brida de 5/16" (7,93 mm) (F2)
B. Perno de cabeza hexagonal de 5/16" (7,93 mm) (F1)
A. Perno de cabeza hexagonal de 5/16" (7,93 mm) (F1)
A. Pernos de cabeza C. Tuercas de brida (F2)
redonda (F7) D. Soporte de montaje superior
B. Arandela (F8) E. Soporte de montaje inferior
A. Marco superior
B. Gancho
F2. Tuerca de brida de 5/16" F8. Arandela (8)
(7,93 mm) (8) F10. Tuerca ciega (4)
F3b. Tornillo Phillips (4)
F7. Perno de cabeza redonda (8)
