13

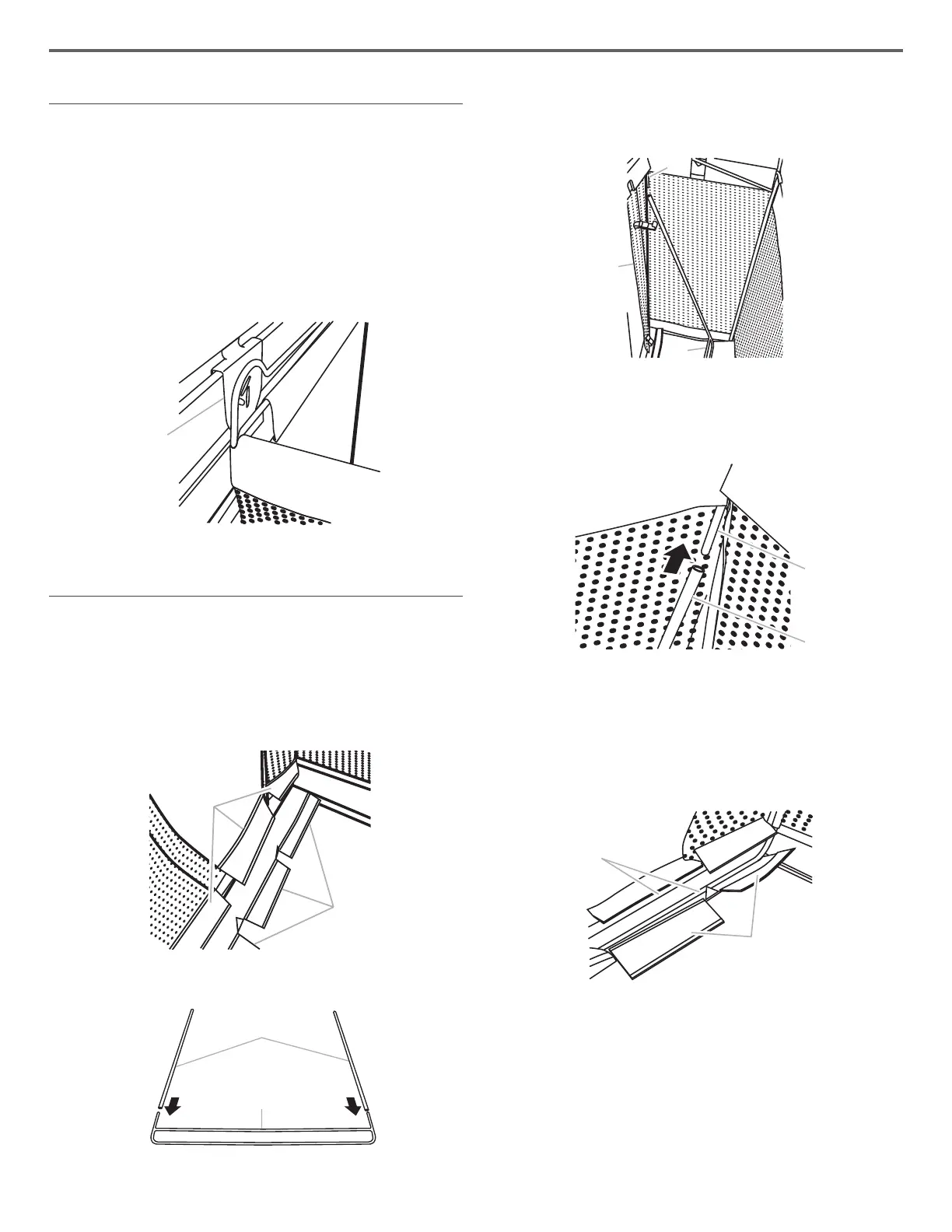

CONTENEDOR PARA PELOTAS
Monte el contenedor para
pelotas en el canal GearTrack
®
o en el panel GearWall
®
para el
ensamblaje.
1. Alinee los soportes de montaje, uno a cada lado del marco
trasero, con las ranuras deseadas en el panel GearWall
®
o el
canal GearTrack
®
.
2. Para enganchar los bordes del soporte dentro de las ranuras
en el panel GearWall
®
o el canal GearTrack
®
, levante los
bordes, empújelos hacia la pared y bájelos para insertarlos en
las ranuras.
3. Inspeccione el contenedor para pelotas por el costado
para asegurarse de que los bordes del soporte estén
completamente enganchados en las ranuras.
Ensamble el contenedor para
pelotas
IMPORTANTE: Antes de ensamblarlo, monte primero el
contenedor para pelotas en el panel GearWall
®
o en el canal
GearTrack
®
.
1. Introduzca la mano en el contenedor para pelotas y libere los
cierres de tela que recorren la parte inferior delantera del
contenedor.
2. Deslice las varillas metálicas huecas sobre cada extremo del
marco inferior, como se muestra.
3. Sostenga el marco inferior donde está unido a las varillas
metálicas y coloque el marco con el borde inferior hacia abajo
dentro del contenedor para pelotas en un ángulo.
4. Deslice las varillas metálicas huecas que están unidas al
marco inferior sobre cada extremo del marco superior, como
se muestra.
5. Tire del marco inferior hacia adelante hasta que esté entre los
cierres de tela en el fondo del contenedor para pelotas. Sujete
los cierres de tela alrededor de ambas barras transversales
del marco inferior.
NOTA: Asegúrese de que los cierres de tela estén sujetos de
manera apretada alrededor de las barras transversales
superior e inferior del marco.
A
A. Mounting bracket
A. Fabric closures
A
A
A
B
C. Lower frameA. Upper frame
B. Ball caddy front
A
B
C
A
B
A. Upper frame
B. Ball caddy front
A. Crossbar
B. Fabric closures
A
B
A. Soporte de montaje
A. Cierres de tela
A. Varilla metálica hueca
B. Marco inferior
A. Marco superior C. Marco inferior
B. Frente del contenedor para pelotas
A. Marco superior
B. Frente del contenedor para pelotas
A. Barra transversal
B. Cierres de tela
