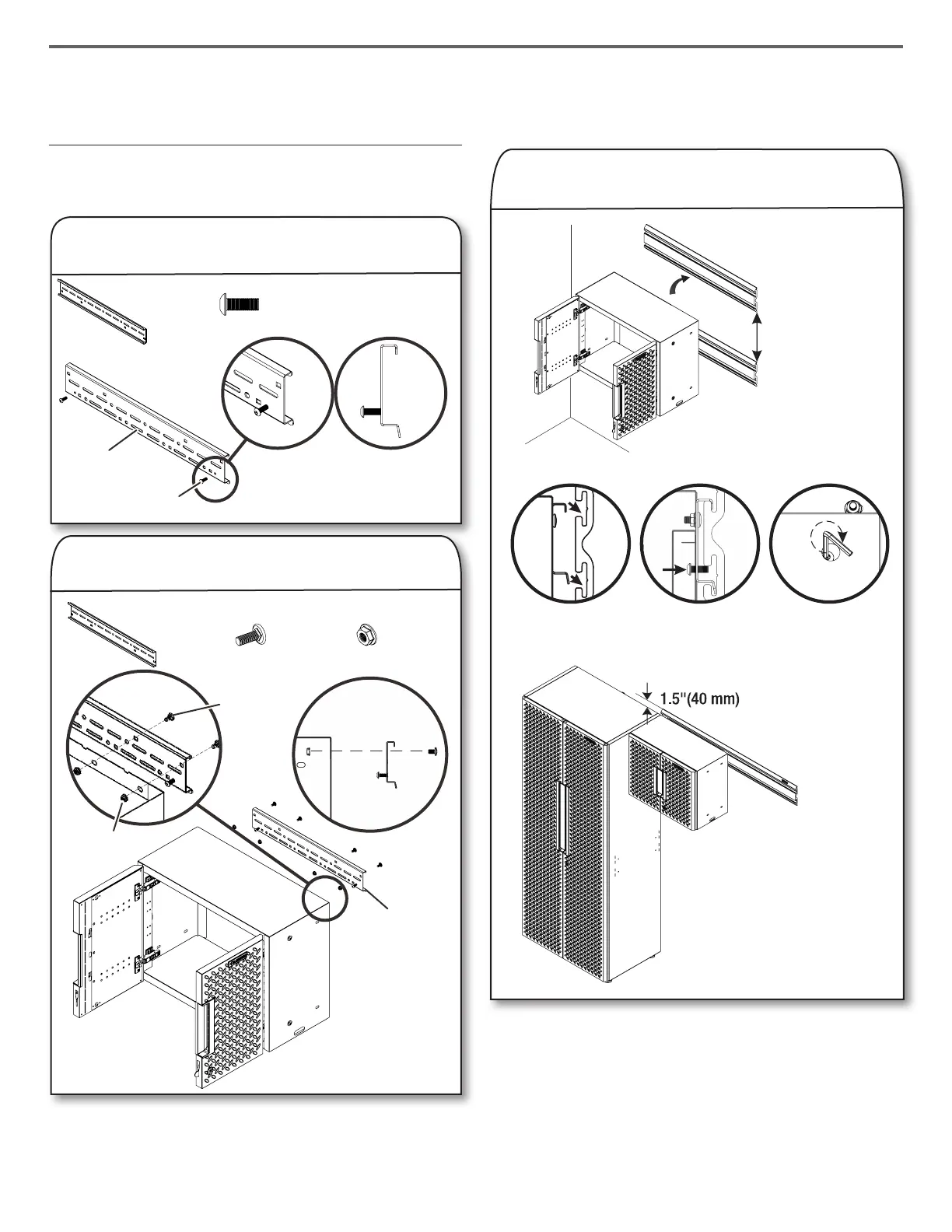

INSTALLER L’ARMOIRE SUR LES PROFILÉS
GEARTRACK
®
GLADIATOR
®
Installer l’armoire murale de 24po
REMARQUE: Les prolés GearTrack
®
Gladiator
®
sont vendus
séparément.
1. Fixer deux vis à tête hexagonale M6 x 16
au support comme illustré.
P6
X 1
F1
X 2
P6
F1
2. Fixer le support à l’arrière et au haut de
l’armoire murale.
P6
X 1
F5
X 4
F3
X 4
P6
F3
F5
■ Fixer le support à l’arrière et au haut de l’armoire murale à
l’aide de quatre boulons à col carré et tête ronde M6 (F5) et
quatre écrous à embase M6 (F3).
3. Accrocher l’armoire murale sur le prolé
GearTrack
®
.
Mur
Serrer les vis à tête hexagonale
M6 x 16 de l’intérieur de
l’armoire murale
■ Vérier que le support est parfaitement engagé dans
les rainures murales. Serrer complètement les vis à tête
hexagonale M6 x 16 déjà mises en place sur le support et
s’assurer qu’elles pénètrent dans les rainures murales.
REMARQUE: Si on installe l’armoire murale sur des
prolés GearTrack
®
, un deuxième prolé doit être installé à
6po (15,24cm) sous la partie inférieure du prolé porteur.
L’armoire suspendue sera alors d’aplomb.
REMARQUE: Pour installer les prolés GearTrack
®
Gladiator
®
, consulter le manuel d’instructions inclus avec les
prolés GearTrack
®
Gladiator
®
.
Un support
requis, comme
illustré
6 po
(15.24 cm)
Attacher le prolé geartrack ou
le panneau gearwall à la cloison
sèche de sorte que son bord
supérieur se trouve à 40 mm au-
dessus de la surface supérieure de
la grande armoire.
Monter l’armoire murale sur le
prolé geartrack ou le panneau
gearwall. Et ajuster les pieds de
la grande armoire au besoin an
de niveler les dessus des deux
armoires grande et murale.
