31
INSTALLER L’ARMOIRE SUR LES PROFILÉS
GEARTRACK
®
GLADIATOR
®
Installer la grande armoire de
30po
REMARQUE: Les supports Gladiator
®
Flex sont vendus séparément
et les prolés GearTrack
®
Gladiator
®
sont aussi vendus séparément.

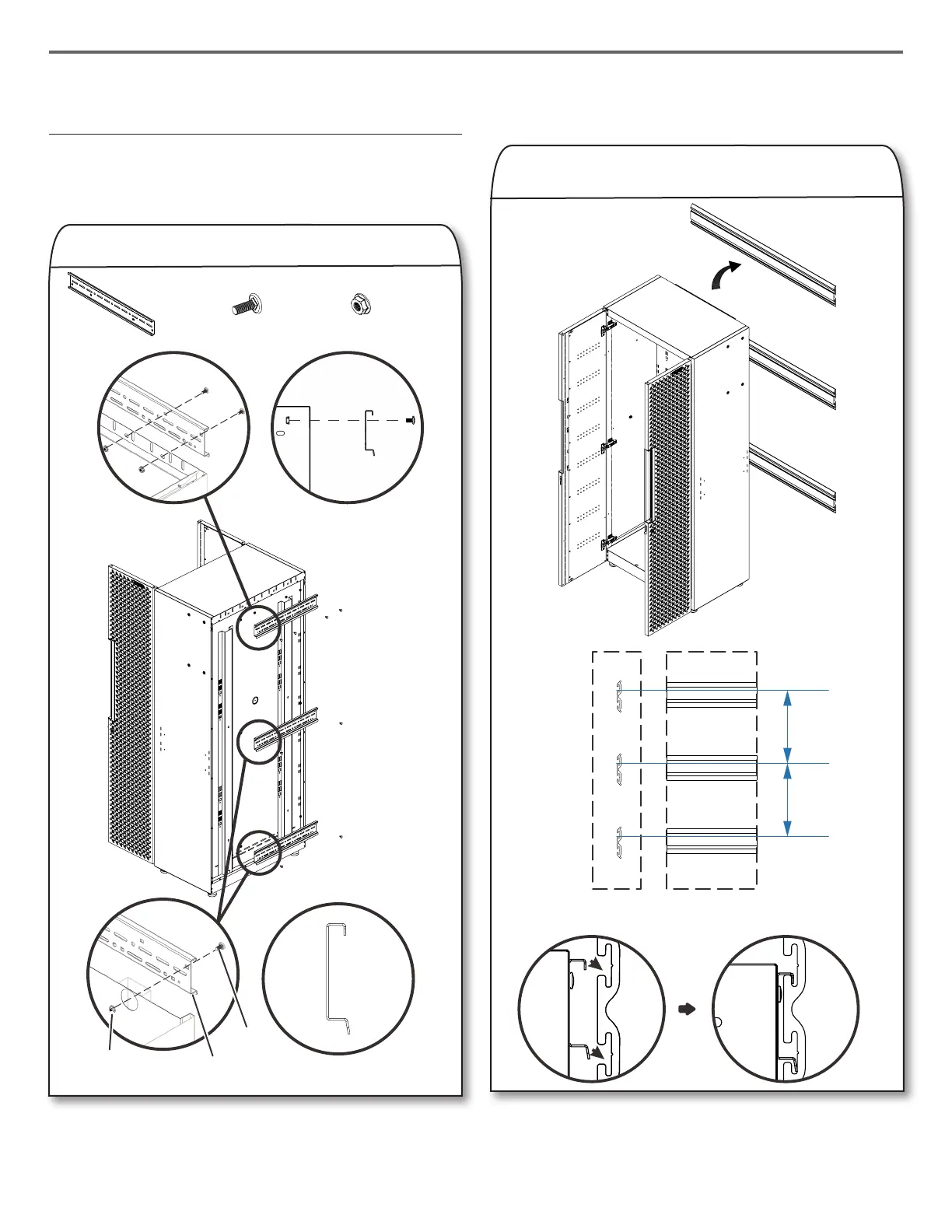

1. Installation des supports sur la grande
armoire.
P6
X 3
F5
X 8
F3
X 8
P6
F5
F3
■ Fixer le support du haut à l’arrière et au haut de la grande
armoire à l’aide de quatre boulons à col carré et tête ronde
M6 (F5) et quatre écrous à embase M6 (F3).
■ Fixer les supports du centre et du bas à la grande armoire
à l’aide de deux boulons à col carré et tête ronde M6 (F5)
etdeux écrous à embase M6 (F3).
2. Accrocher la grande armoire sur les
prolés GearTrack
®
.
30"
30"
Orientation du support mural
pendant l’assemblage
Les prolés GearTrack
®
doivent être installés
avec l’espacement comme illustré.
■ Vérier que les trois supports sont parfaitement engagés dans
les rainures comme illustré.
REMARQUE: Pour installer les prolés GearTrack
®
Gladiator
®
, consulter le manuel d’instructions inclus avec les
prolés GearTrack
®
Gladiator
®
.
Trois supports
requis, comme
illustré
30 po
(76.2 cm)
30 po
(76.2 cm)
